ggplot2 | 注释函数

本篇推文来介绍图形的注释功能。在基础绘图系统中，注释功能主要由次级函数来实现，如text()函数可以添加文本、mtext()函数添加轴标签、segments()添加短线、arrows()函数添加箭头、rect()函数添加矩形等。而在ggplot2绘图系统中，一方面可以使用一些几何图形函数、统计变换函数充当注释函数，另一方面它还有专门的注释函数annotate()。

library(ggplot2)
library(patchwork)

p <- ggplot(mtcars, aes(x = wt, y = mpg, col = vs)) +
  geom_point() + theme_bw() +
  theme(legend.position = "none",
        axis.text = element_text(size = 15),
        axis.title = element_text(size = 18))
p

1 文本注释

文本注释是比较常用的注释方法。

1.1 geom_text()

geom_text()函数的功能类似于基础绘图系统的text()函数，它属于gpglot2绘图系统中的几何图形函数，遵循该类函数的使用规则。语法结构如下：

geom_text(
  mapping = NULL,
  data = NULL,
  stat = "identity",
  position = "identity",
  ...,
  parse = FALSE,
  nudge_x = 0,
  nudge_y = 0,
  check_overlap = FALSE,
  na.rm = FALSE,
  show.legend = NA,
  inherit.aes = TRUE
)

• mapping：映射参数；

• data：映射变量所在的数据框，默认使用全局数据框。

geom_text()函数可用于映射的美学参数（aesthetics）：x、y、label、alpha、angle、colour、family、fontface、group、hjust、lineheight、size、vjust；其中label为必须参数。

p + geom_text(aes(label = vs, vjust = 1, hjust = "outward"))

• parse：逻辑型参数；若设为TRUE，则label参数的内容遵循plotmath的编译规则，具体见推文grDevices | 如何在图形中使用数学表达式作为标注文本；

• nudge_x、nudge_y：偏移量；与vjust和hjust参数不同的是，它的单位和对应坐标轴的刻度相同；

• check_overlap：逻辑型参数；若设为TRUE，则重叠的文本注释会被去除。

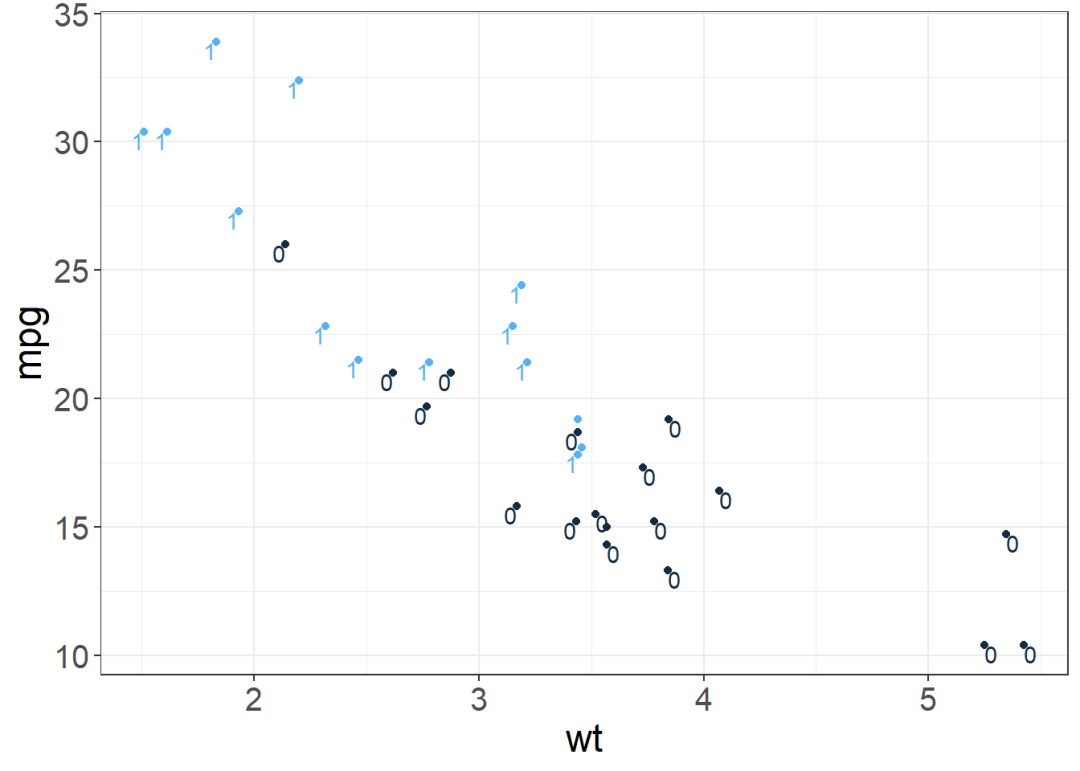

p + geom_text(aes(label = vs, vjust = 1, hjust = "outward"),
              check_overlap = T)

1.2 geom_label()

geom_label()函数也可以添加文本作为注释，但效果与geom_text()函数不同。它的语法结构如下：

geom_label(
  mapping = NULL,
  data = NULL,
  stat = "identity",
  position = "identity",
  ...,
  parse = FALSE,
  nudge_x = 0,
  nudge_y = 0,
  label.padding = unit(0.25, "lines"),
  label.r = unit(0.15, "lines"),
  label.size = 0.25,
  na.rm = FALSE,
  show.legend = NA,
  inherit.aes = TRUE
)

示例如下：

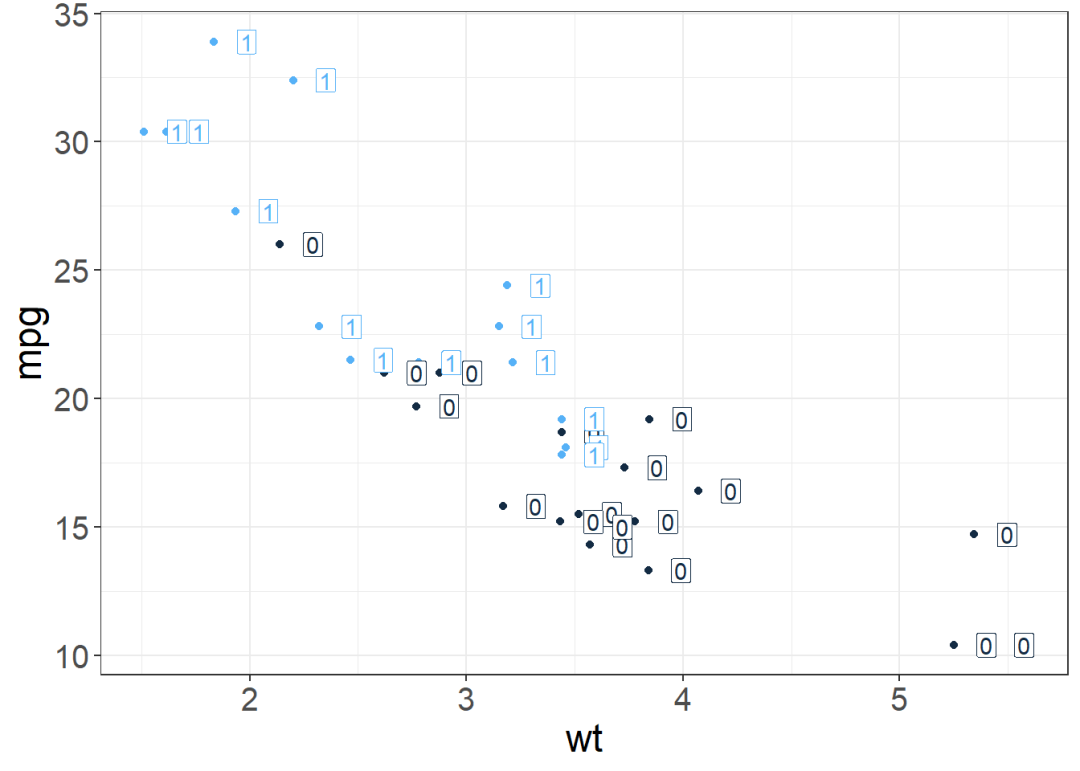

p + geom_label(aes(label = vs), nudge_x = 0.25)

• label.padding：标签文本与外框的距离大小；

• label.r：外框圆角的半径；

• label.size：外框线条的尺寸，单位为毫米（mm）。

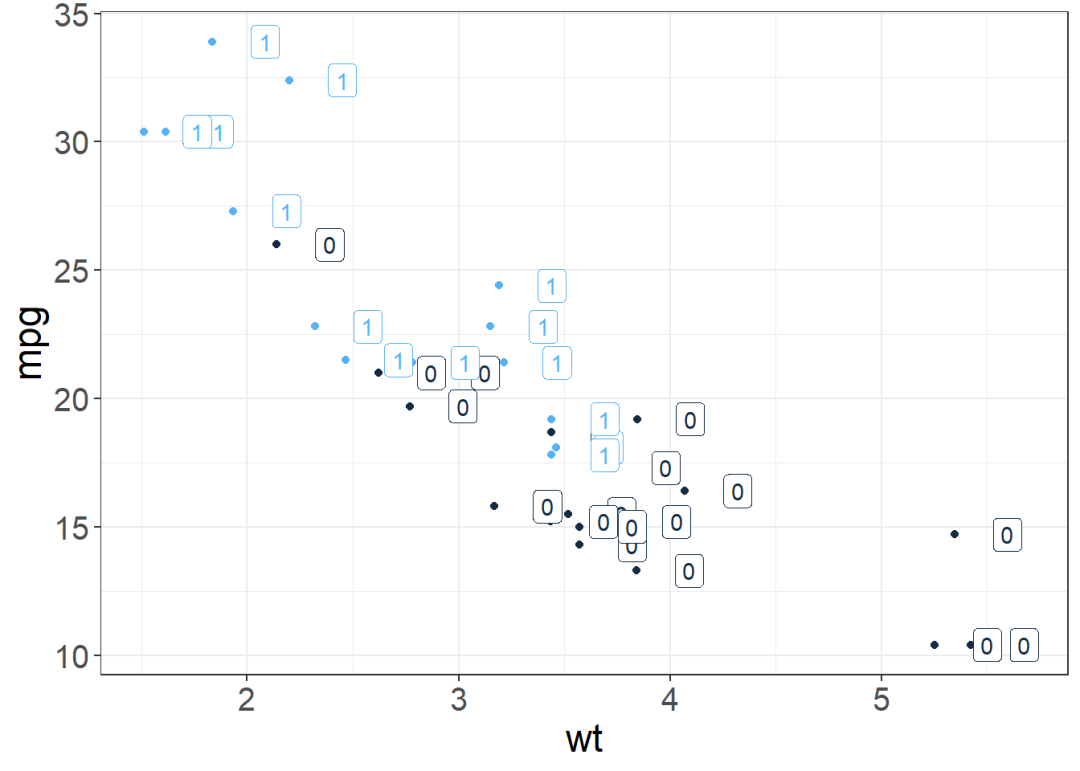

p + geom_label(aes(label = vs), nudge_x = 0.15,
               label.padding = unit(0.1, "lines"),
               label.r = unit(0.05, "lines"),
               label.size = 0.1)

2 annotate()

annotate()函数的语法结构如下：

annotate(
  geom,
  x = NULL,
  y = NULL,
  xmin = NULL,
  xmax = NULL,
  ymin = NULL,
  ymax = NULL,
  xend = NULL,
  yend = NULL,
  ...,
  na.rm = FALSE
)

annotate()函数可以通过geom参数调用相关的几何图形函数的绘图效果，并将控制绘图区域的参数统一命名为x、y、xmin、xmax、ymin、ymax、xend、yend，...表示针对几何图形函数的特殊参数。

比如，文本注释大多数情况下并需要针对所有点进行，这时使用annotate()函数要比geom_text()或geom_label()函数快捷、方便的多：

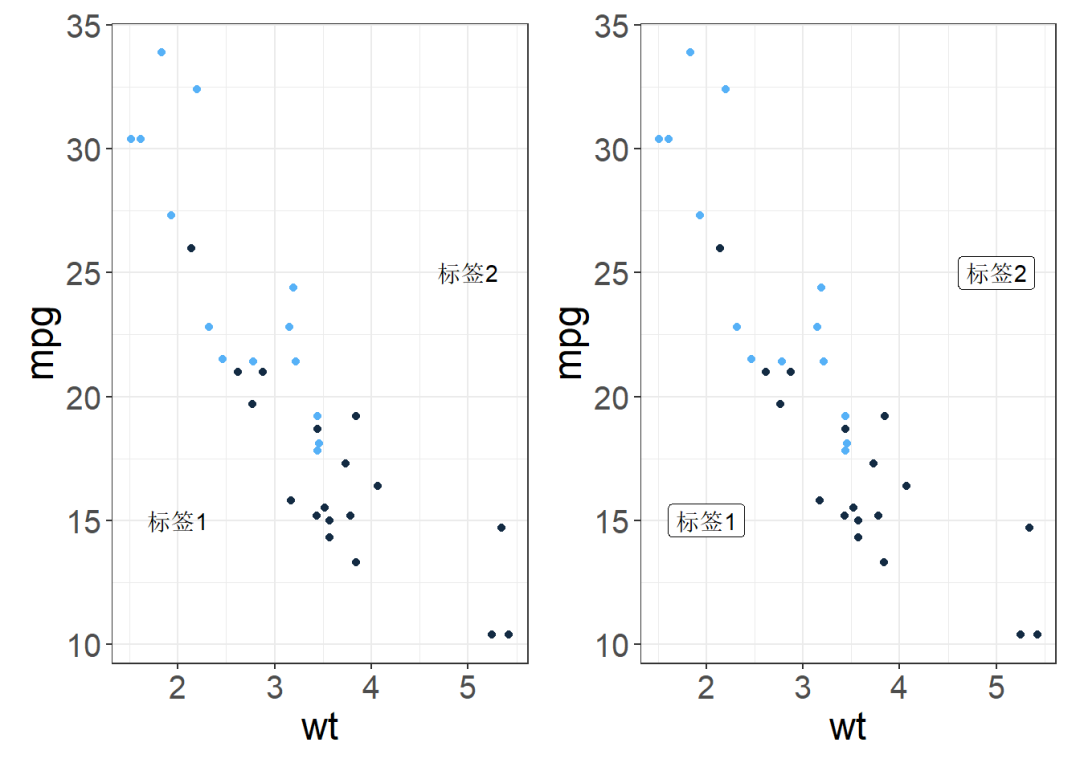

p1 <- p + annotate("text", x = c(2, 5), y = c(15, 25),
                   label = c("标签1", "标签2"))
p2 <- p + annotate("label", x = c(2, 5), y = c(15, 25),
                   label = c("标签1", "标签2"))

p1 + p2

调用geom_rect()函数的绘图功能：

p + annotate("rect", xmin = 2.5, xmax = 3.5,
             ymin = 15, ymax = 25,
             alpha = 0.3)

多种注释进行组合：

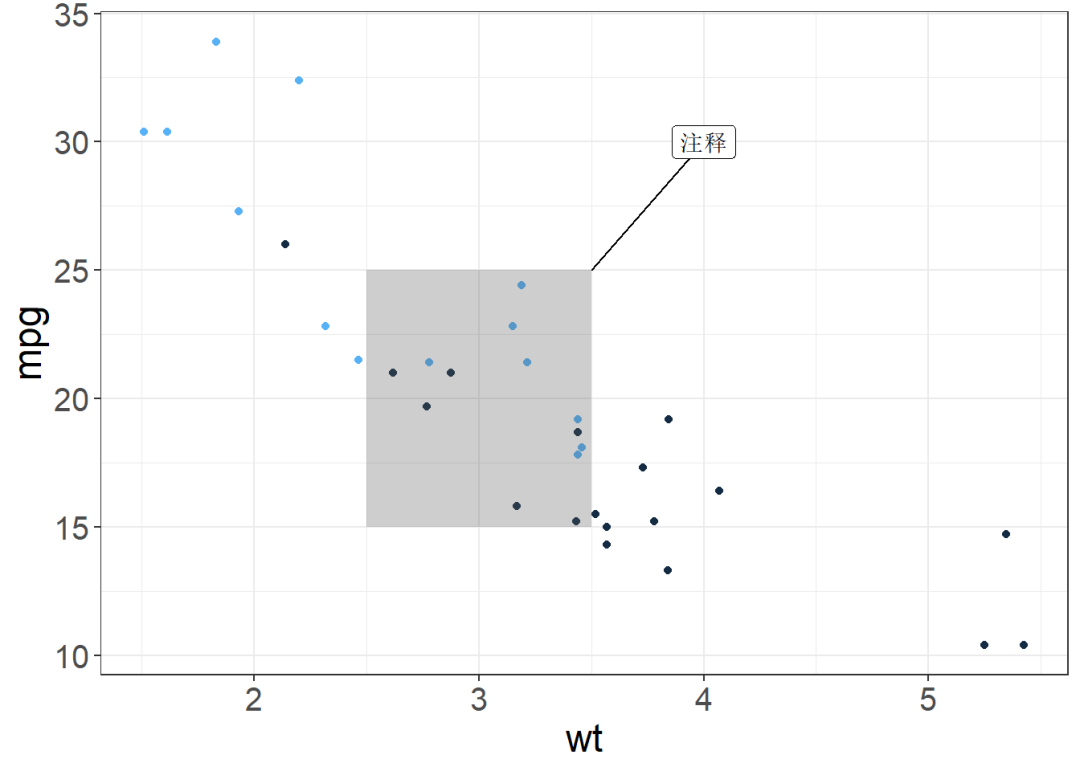

p + annotate("rect", xmin = 2.5, xmax = 3.5,
             ymin = 15, ymax = 25,
             alpha = 0.3) +
  annotate("segment", x = 3.5, xend = 4, y = 25, yend = 30) +
  annotate("label", x = 4, y = 30, label = "注释")

3 annotation_函数

3.1 annotation_custom()

该函数通过嵌套其他图形来为图形做注释，它的语法结构如下：

annotation_custom(
  grob,
  xmin = -Inf, xmax = Inf,
  ymin = -Inf, ymax = Inf)

• grob：作为嵌套的图形；

• xmin、xmax、ymin、ymax：嵌套图形放置的区域。

嵌套图形需要先使用ggplot2绘图系统进行绘制，再使用ggplotGrob()函数进行封装。

g <- ggplot(mtcars, aes(x = factor(cyl))) + geom_bar() +
  theme_bw() + scale_x_discrete(name = "cyl")
g <- ggplotGrob(g)

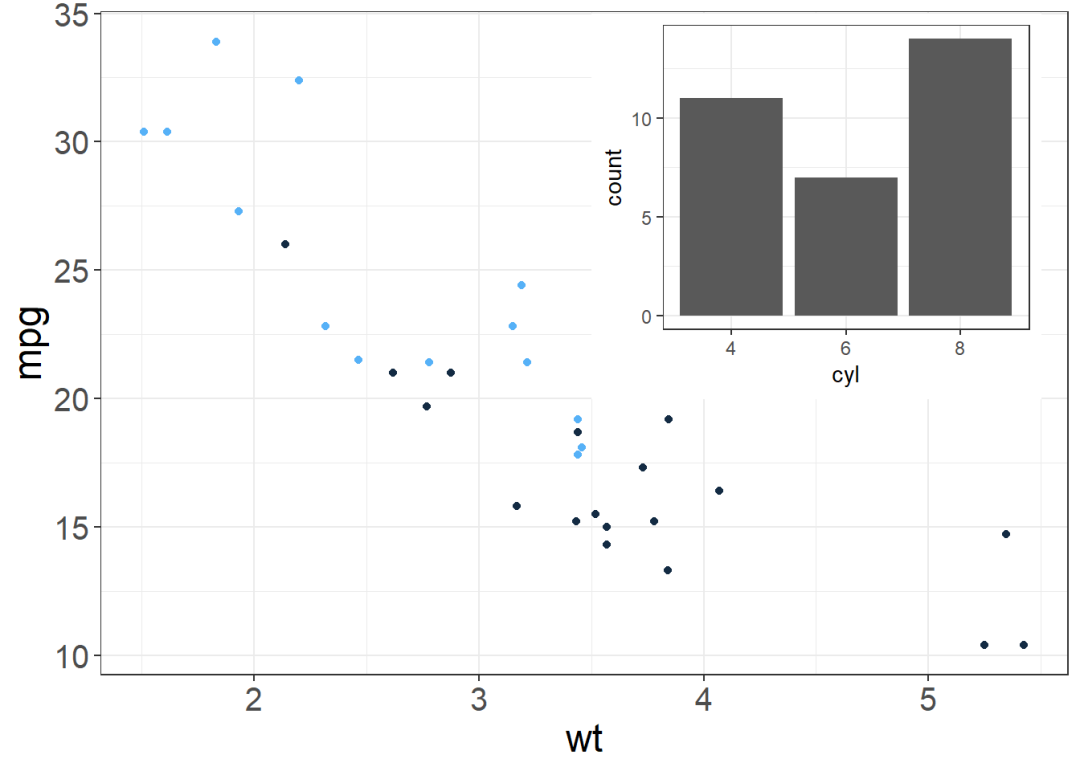

p + annotation_custom(g, xmin = 3.5, xmax = 5.5,
             ymin = 20, ymax = 35)

3.2 annotation_logticks()

该函数为图形的坐标轴添加对数刻度线。语法结构如下：

annotation_logticks(
  base = 10,
  sides = "bl",
  outside = FALSE,
  scaled = TRUE,
  short = unit(0.1, "cm"),
  mid = unit(0.2, "cm"),
  long = unit(0.3, "cm"),
  colour = "black",
  size = 0.5,
  linetype = 1,
  alpha = 1,
  color = NULL,
  ...
)

• base：对数底数；

• sides：对数刻度出现的位置；t、b、l、r分别表示上、下、左、右坐标轴，可使用字符串进行任意组合。

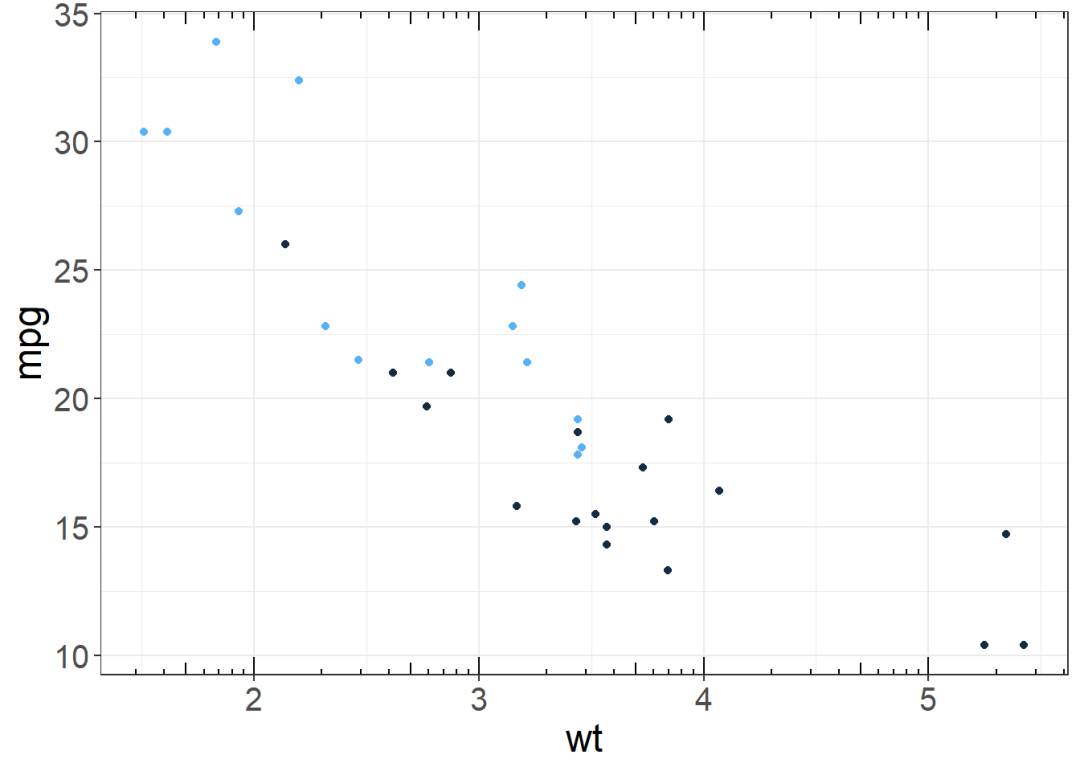

p + annotation_logticks(sides = "bt")
