推文《基础绘图系统（二）—— 绘图参数及par函数》介绍了基础绘图系统的图形存在4种边框和区域。本篇来介绍ggplot2绘图系统中的一些边框和区域概念，以及调整它们间距的方法。

本篇目录如下：

• 1 两个区域

• 2 边距

• 3 patchwork工具包

示例数据：

set.seed(0314)
data <- data.frame(
  x = 1:5,
  y = rpois(5, 12),
  z = c(1,2,2,1,1)
)

library(ggplot2)
p <- ggplot(data) +
  geom_col(aes(x, y, fill = z)) +
  labs(fill = expression(PM[2.5](mu*g/m^3)))

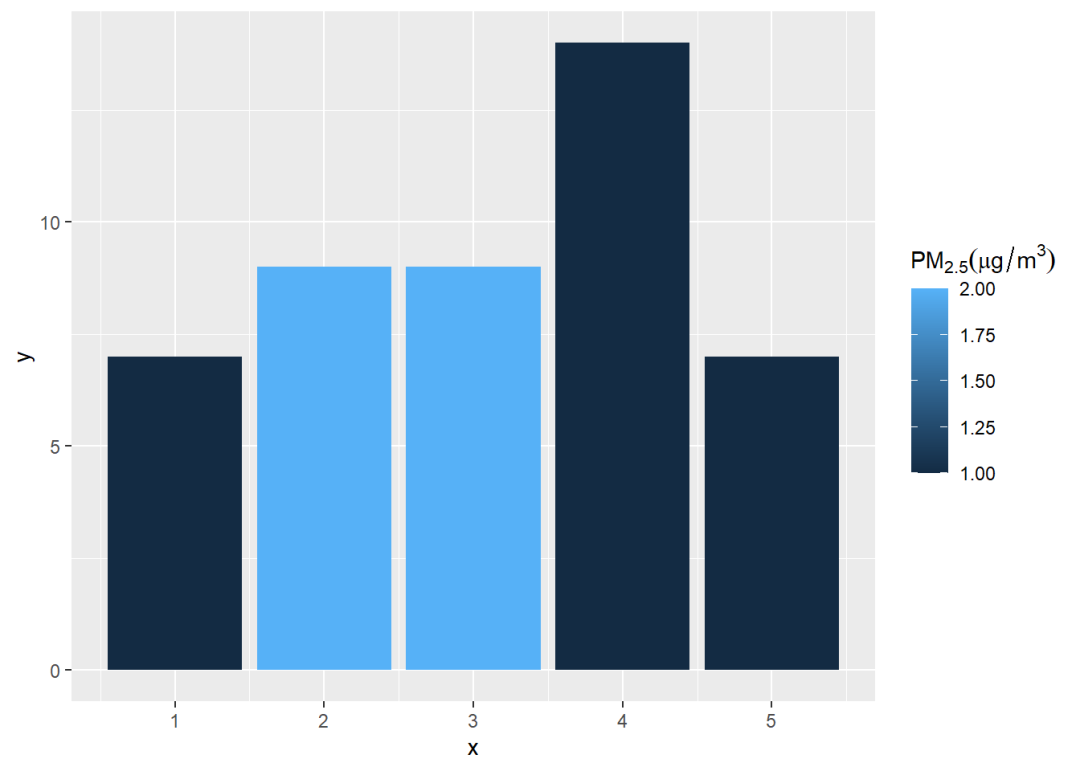

p

1 两个区域

ggplot2绘图系统中存在panel和plot两个区域概念。

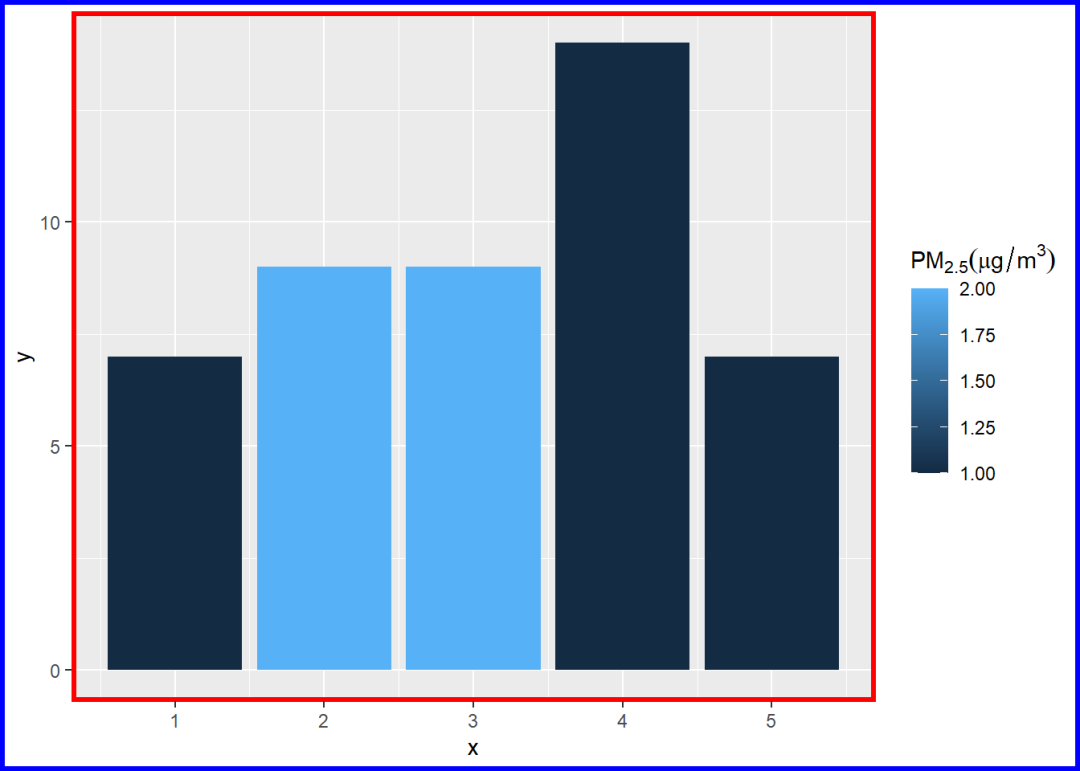

分别使用panel.border和plot.background参数展示它们的位置：

p + theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2)
)

• panel区域（红色边框内）相当于基础绘图系统的plot区域；

• plot区域（蓝色边框内）相当于基础绘图系统的device区域。

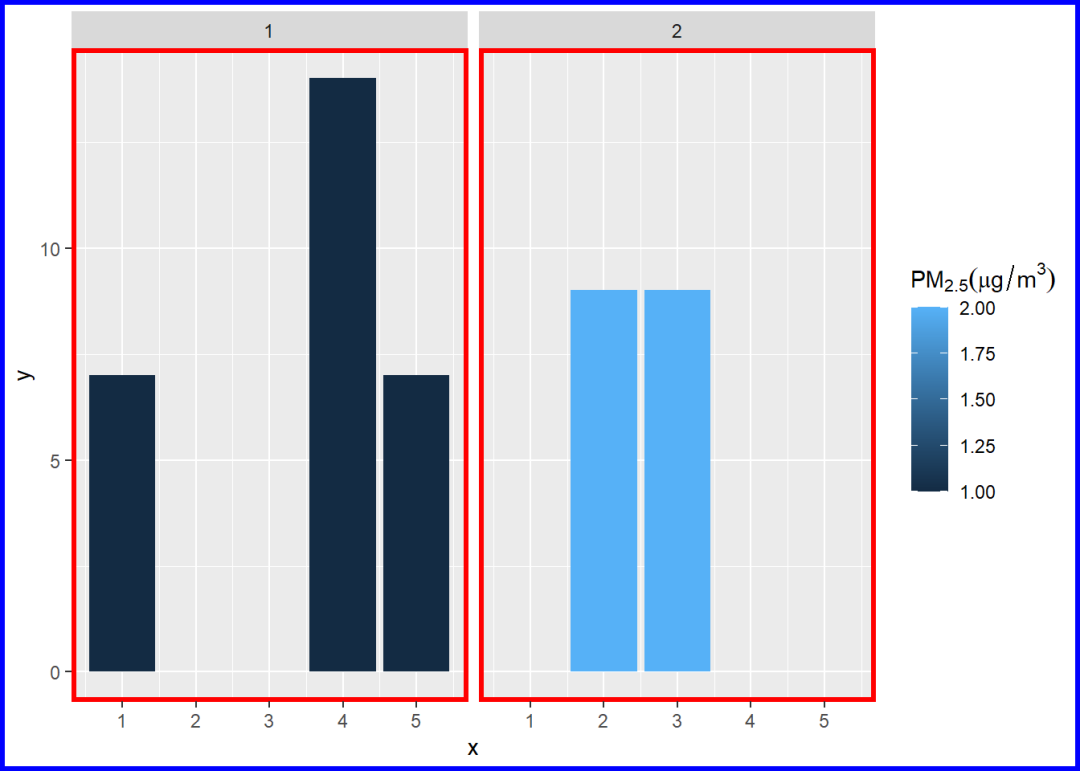

如果存在子图，每个子图都有自己的panel区域：

p +
  facet_wrap(vars(z)) +
  theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2)
)

2 边距

从前面的图形可以看出，默认状况下两个区域是存在间距的。

使用plot.margin参数调整间距：

p + theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2),
  plot.margin = margin()
)

上面使用的margin()函数的语法结构如下：

margin(t = 0, r = 0, b = 0, l = 0,
       unit = "pt")

• t、r、b、l分别表示上、右、下、左四侧边距；

• unit为间距单位，可以使用pt、cm、in等。

margin()函数默认设置四侧边距都为0，但为何上图除了上间距为0（红色边框和蓝色边框重合）外，其余三侧间距都不为0呢？

这是因为在这三侧之间还存在其他要素：左、下存在坐标刻度和文本，右侧存在图例。为了使两个区域在四侧都重合，需要去除这些要素。

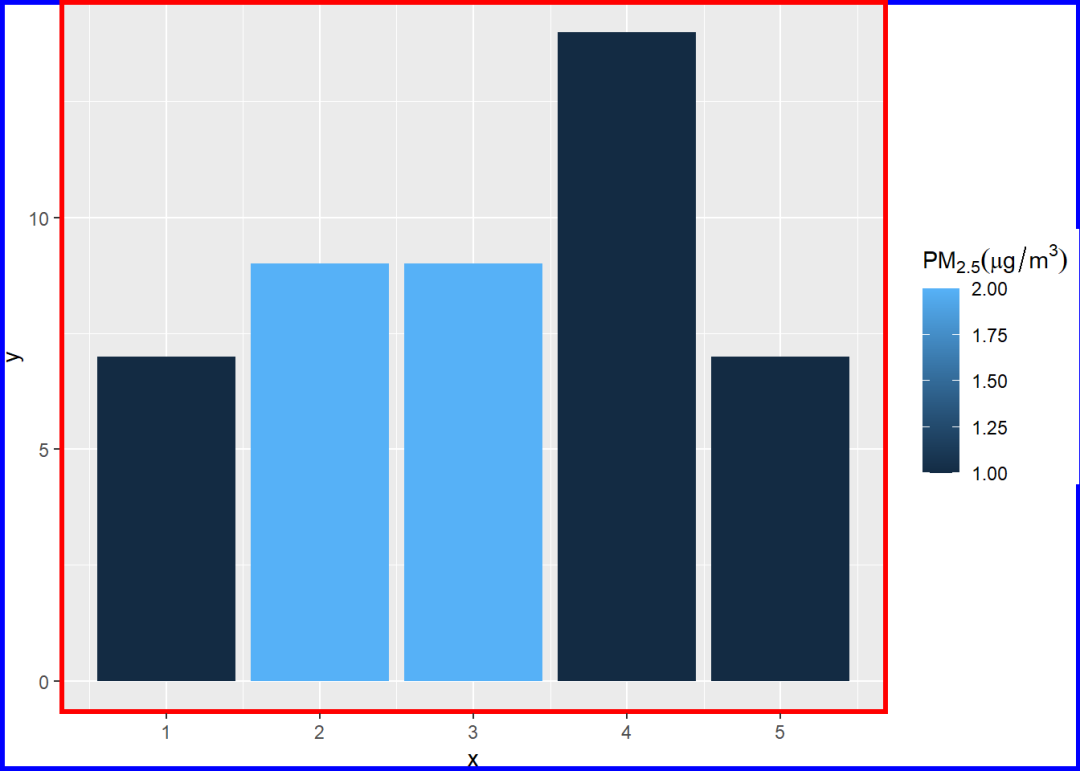

使用legend.position参数去除图例后，可以发现右侧边框重合了：

p + theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2),
  plot.margin = margin(),
  legend.position = "none"
)

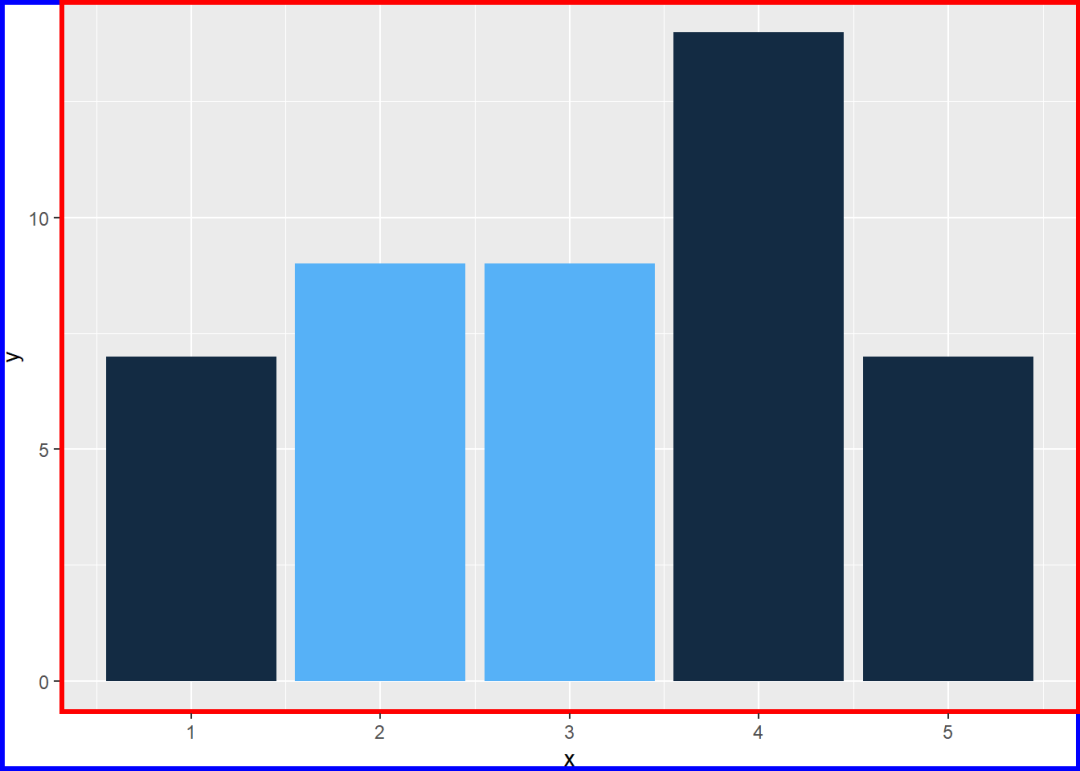

使用axis.title、axis.text、axis.ticks.length三个参数去除坐标刻度、文本等内容，可以发现左侧和下侧边框也重合了：

p + theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2),
  plot.margin = margin(),
  legend.position = "none",
  axis.title = element_blank(),
  axis.text = element_blank(),
  axis.ticks.length = unit(0, "pt")
)

由此可见plot.margin参数的作用逻辑。

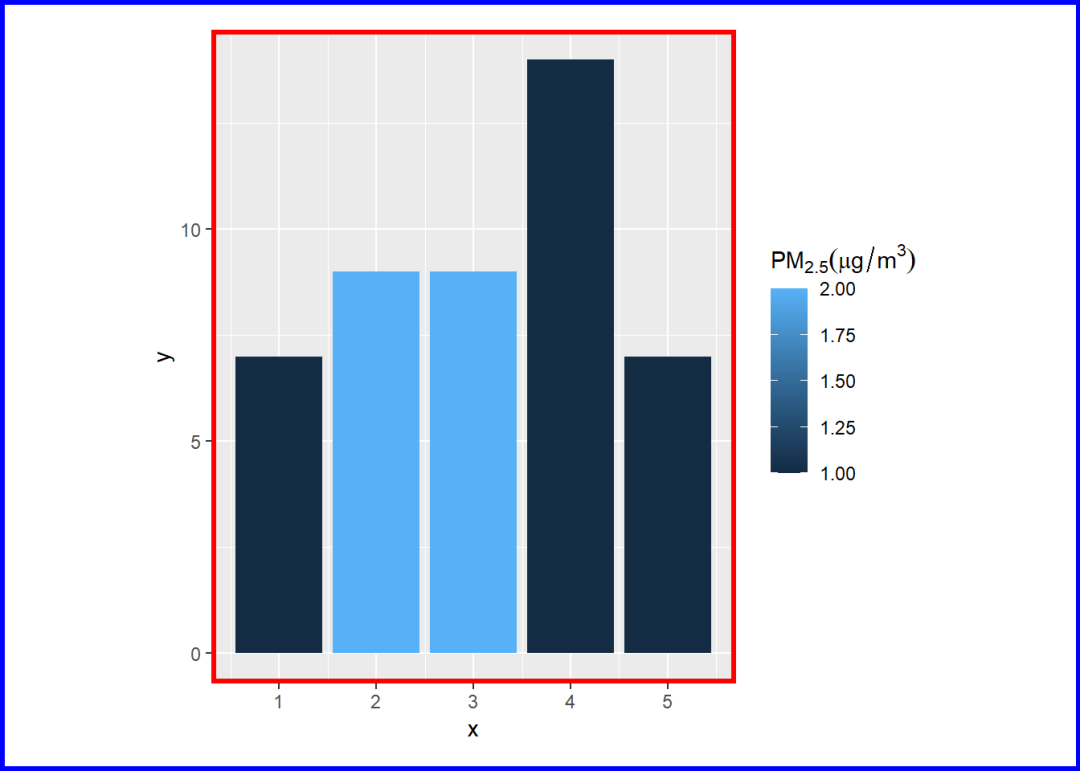

下面使用plot.margin参数调整边距（两侧留白）：

p + theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2),
  plot.margin = margin(0.5,2.5,0.5,2.5, unit = "cm")
)

• 这里保留边框是为了当作参考线，实际绘图时不需要保留panel.border和plot.background参数。

3 patchwork工具包

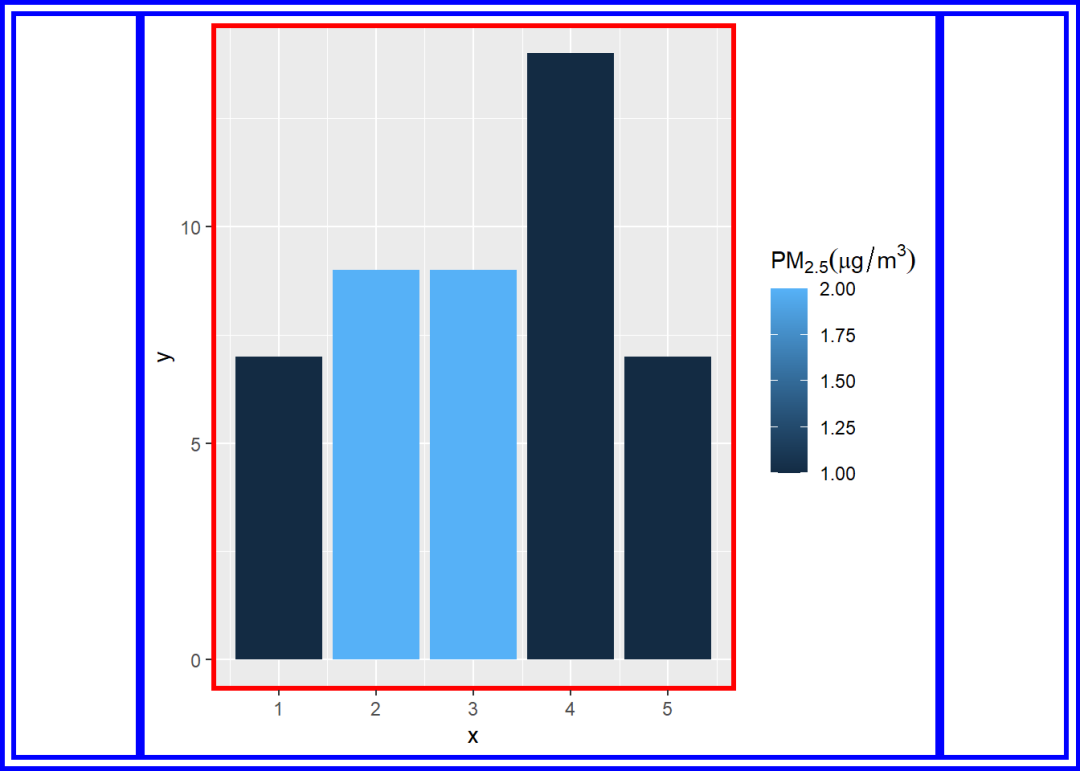

前面学堂君用了几篇推文介绍patchwork工具包的组图功能。该包的plot_spacer()函数还未介绍，它可以生成空白图形，再结合组图操作符或函数也可以实现调整图形边距的功能。

library(patchwork)
p0 <- plot_spacer()

p0 + p + p0 &
  theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2)
)

使用plot_layout()函数调整比例：

p0 + p + p0 +
  plot_layout(widths = c(0.2,1,0.2)) &
  theme(
  panel.border = element_rect(color = "red", size = 2, fill = NA),
  plot.background = element_rect(color = "blue", size = 2)
)
