为什么单片机内有时钟，还要外接一个时钟呢？

1，单片机时钟内的时钟没有备用电池，断电后就会重置。
2，单片机内的时钟不够精确，要完成精密的操作是不行的。
3，单片机内的时钟运行时会占用CPU的时间，会影响单片机的效率。

（1）
DS1302在开发板的位置：
在这里插入图片描述

（2）

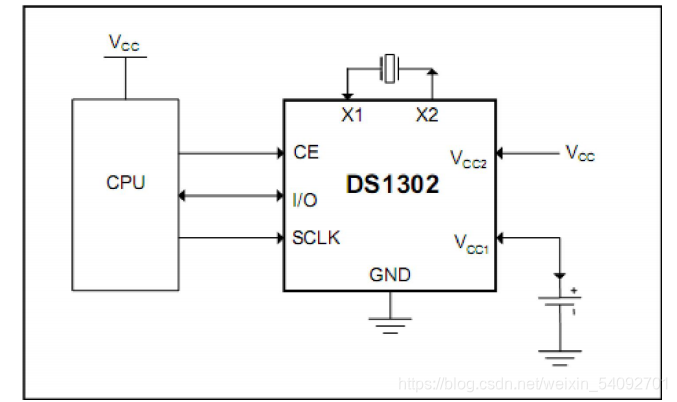

这是DS1302的电路图：电路
（3）

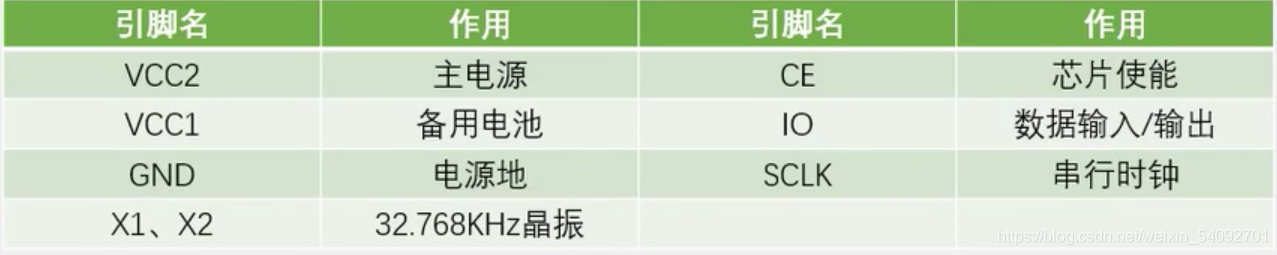

下图是每个引脚的用法：!
在这里插入图片描述
CE相当于一个开关，开了（置高电频）再输入数据才有用。

（4）
在这里插入图片描述

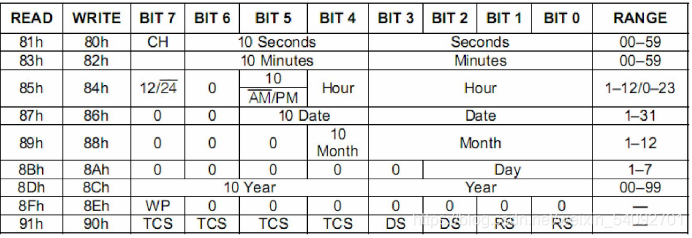

解释上图：READ（读出）与WRITE（写入）这两列表示的是地址 ，
及如果你想写入秒则输入0x80(80h)，
