电力电子——散热设计(1)

本文章你将了解到温度的衡量方式，热传递的方式，热传递的定量描述，热阻与开关管完整的导热途径。

1.如何衡量温度？

如何衡量温度高低？18世纪，瑞典人摄尔修斯提出：冰水混合物温度设定为0度，烧开的水是100度，中间分成100份，便得到了温度的计量标准。由于他姓摄，温度单位便叫摄氏度(°C)。后来开尔文提出用绝对零度为起点，建立了更科学的开氏温度(K，国际单位)，两者换算关系为：开氏度 = 摄氏度 + 273.15。

2. 热是如何传递的？

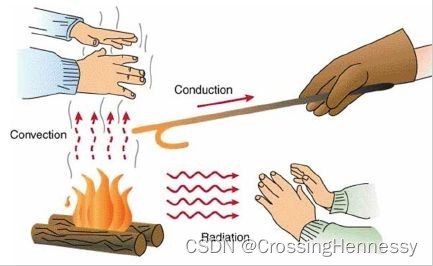

天之道，损有余而补不足，温差便会引起热传递，直至温度分布趋于均衡。在火堆中放在金属棍棒，热量从火堆传递给棍棒，这就是热传导的方式；把手放在火堆正上方，手感受到热量，这就是热对流的方式；把手放在火堆侧面，手感受到热量，这就是热辐射的方式。上述表述只是便于理解，并不严谨，实际的热量传递必定是三者都存在。

      下面给出了维基百科的官方定义：

热传导（heat conduction）：一个分子向另一个分子传递振动能，使热能从高温向低温部分转移。

热对流（heat convection）：是指由于流体的宏观运动而引起的流体各部分之间发生相对位移，冷热流体相互掺混所引起的热量传递过程。

热辐射（heat radiation）：是直接通过电磁波辐射向外发散热量，传导速度取决于热源的绝对温度，温度越高，辐射越强

3.如何对热传导、热对流和热辐射进行定量描述？

热传导服从Fourier导热定律：

其中：Q为热传递的功率，单位为W；A为与热量传递方向垂直的面积，单位为m2；T为温度差，单位为K；δ为两个传热面之间的距离，单位为m；λ为材料的导热系数，单位为W/(m*K)。

热对流用Newton对流换热公式描述：

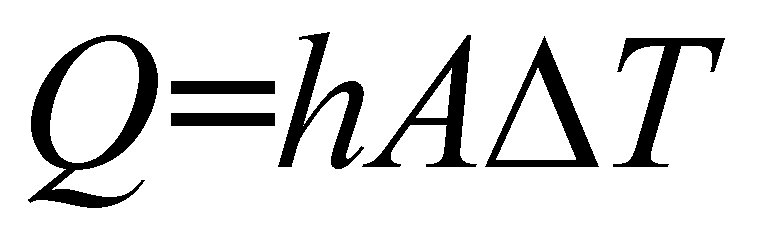

其中：Q为热传递的功率，单位为W；A为与热量传递方向垂直的面积，单位为m2；T为温度差，单位为K；h为对流换热系数，单位为W/ (m2*K)。

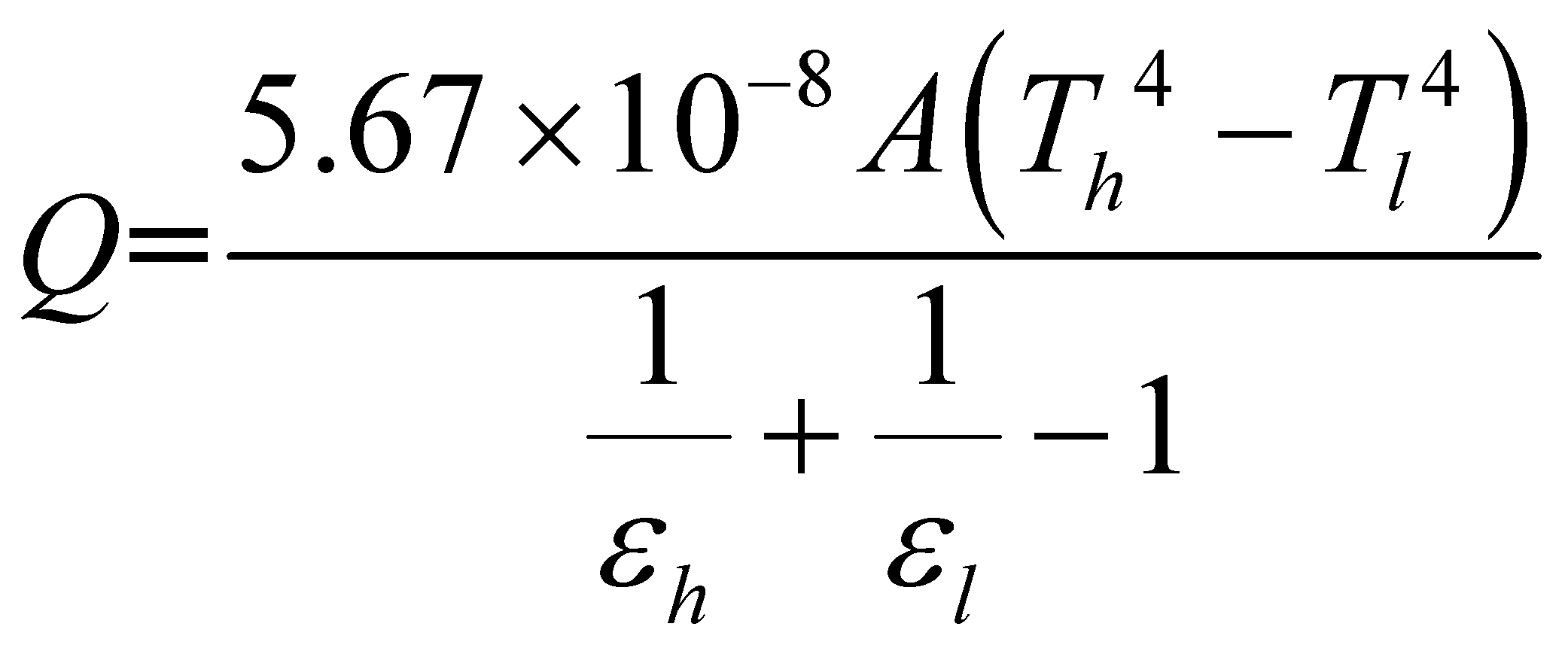

热辐射计算极为复杂，两个面积相同的正对面辐射换热量为：

其中：A为与热量传递方向垂直的面积，单位为m2；T为温度，单位为开氏温度K；ε为表面黑度或发射率。

4.热阻是什么？

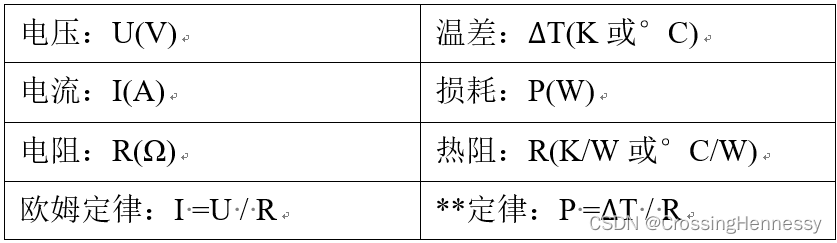

千呼万唤始出来，终于要讲热阻了。不考虑复杂的热辐射，与电路进行类比，热传导和热对流的公式好像可以统一。对于热传导，热阻为δ/λA，对于热辐射，热阻为1/hA。

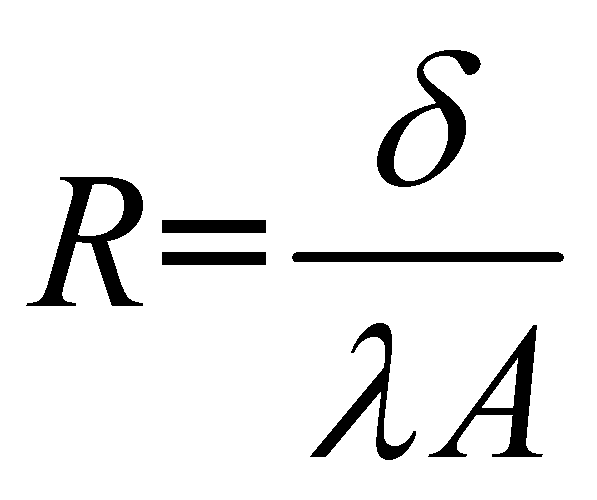

热阻(thermal resistance)单位为°C/W，其物理意义是传递1W的热量需要的温差。热阻R与导热系数λ换算公式为：

其中：δ为两个传热面之间的距离，单位为m；A为与热量传递方向垂直的面积，单位为m2。

比如计算0.5mm厚，20mm×30mm的氮化铝陶瓷片热阻，导热系数为176W/(m·K)，认为陶瓷片全部面积参与散热，陶瓷片热阻为：R=0.5e-3/(176·20 e-3·30e-3)=0.0047°C/W。

5.开关管完整的导热途径是什么？

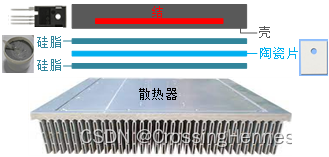

典型的开关管导热途径如下所示：开关管结传递热量到开关管壳，开关管壳经导热硅脂传递热量到陶瓷片，陶瓷片经导热硅脂传递热量到散热器，散热器传递热量到空气。

开关管结到壳的典型热阻0.3°C/W左右。导热硅脂常见导热系数2~6 W/(m*K)，建议买之前一定要问清楚是否导电。某些硅脂掺杂有银等，导热系数能到几十甚至几百，一般用于电脑CPU上，但其导电，慎用！导热硅脂(Thermal Grease)与焊锡膏(solder paste)长得非常像，千万不要混用，焊锡膏导电，可能会导致炸机！

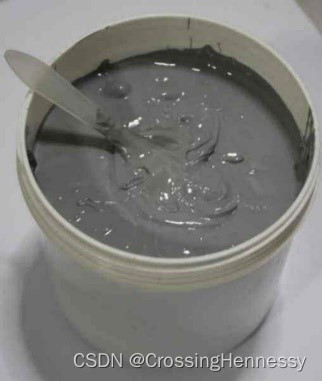

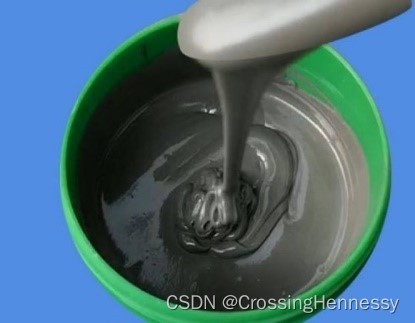

硅脂	焊锡膏

      陶瓷片厚度一般在μm到mm级别，导热系数几十到几百不等，常用的有氧化铝陶瓷片和氮化铝陶瓷片，氮化铝陶瓷片导热性能一般高于氧化铝陶瓷片。

      一般来讲，散热器表面积越大，风速越高，越有利于散热。黑度或发射率ε是衡量散热器热辐射的重要参数，磨光的铝表面黑度为0.04，氧化铝表面的黑度为0.3，油漆表面的黑度达到0.8，雪的黑度为0.8。对于散热器金属外壳，可以进行一些表面处理来提高黑度，强化散热。

      好了，相信你对开关管散热已经有了基本认识，下一节我们将对导热材料介绍、选型与安装注意事项进行介绍！
