Revit:放置标高和轴网方法总结

本次系列教学中涉及到的建模方法在Revit2018和Revit2020均适用

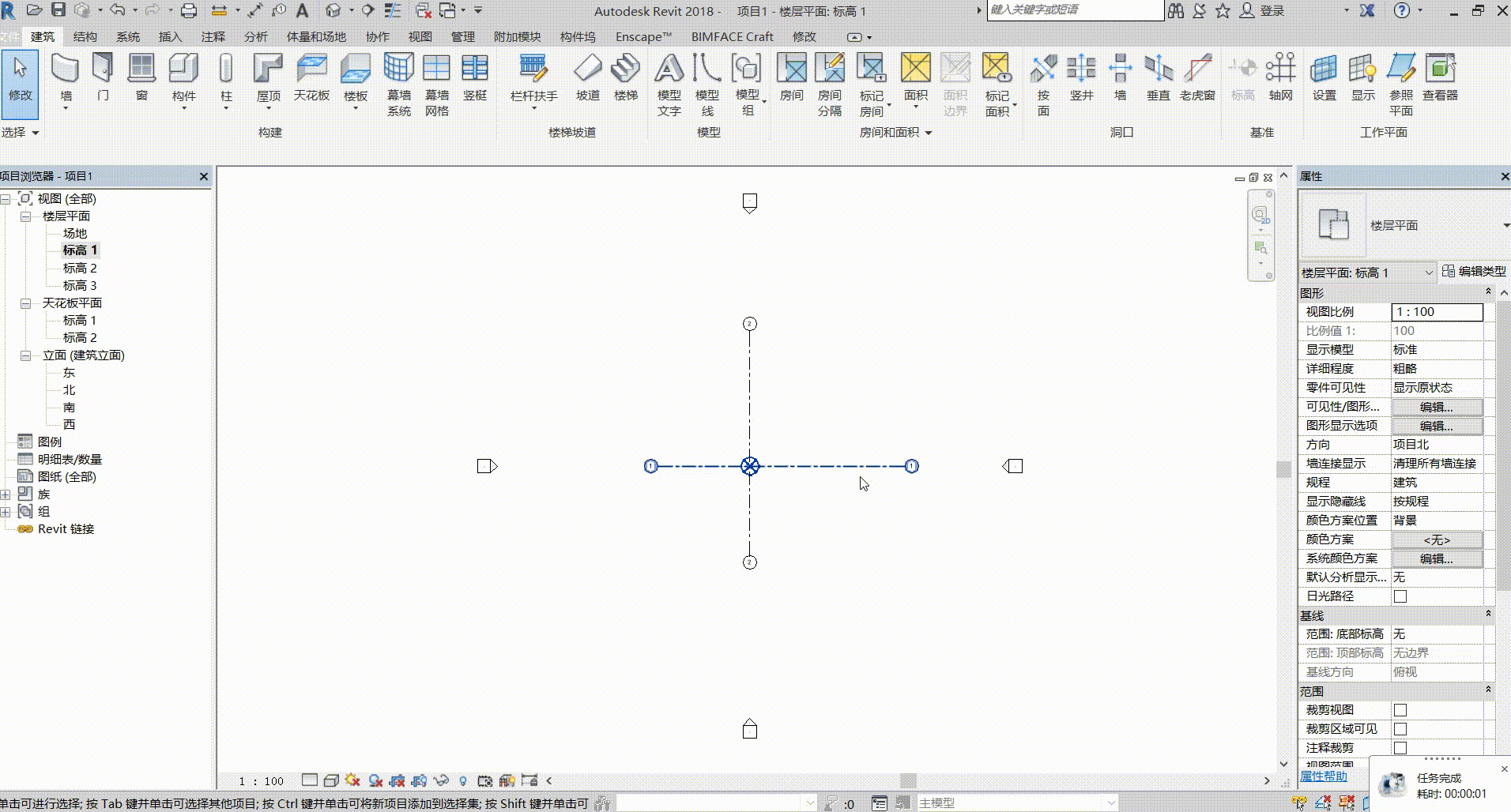

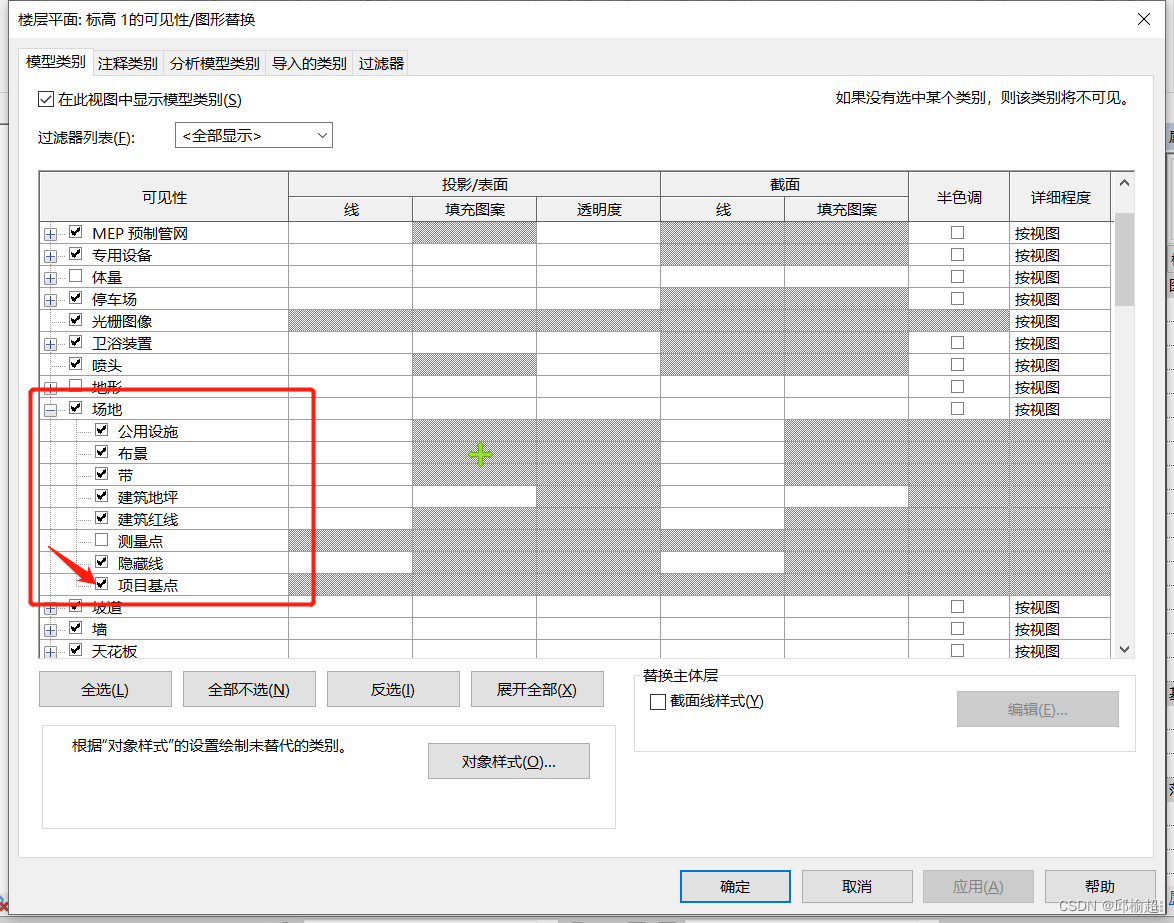

首先使用快捷键“VV”，在“场地”下找到“项目基点”，该点表示在二维坐标系中的原点，坐标始终为（0，0），在三维坐标系同样表示原点，坐标始终为（0，0，0）。如下图：



建立标高和轴网，方法有两种：1.大部分间距数据相同的前提下采用阵列的方式布置标高和轴网，再逐个修改有差异的个别数据；2.大部分间距数据不相同的前提下采用复制的方式布置标高和轴网。

如下图：

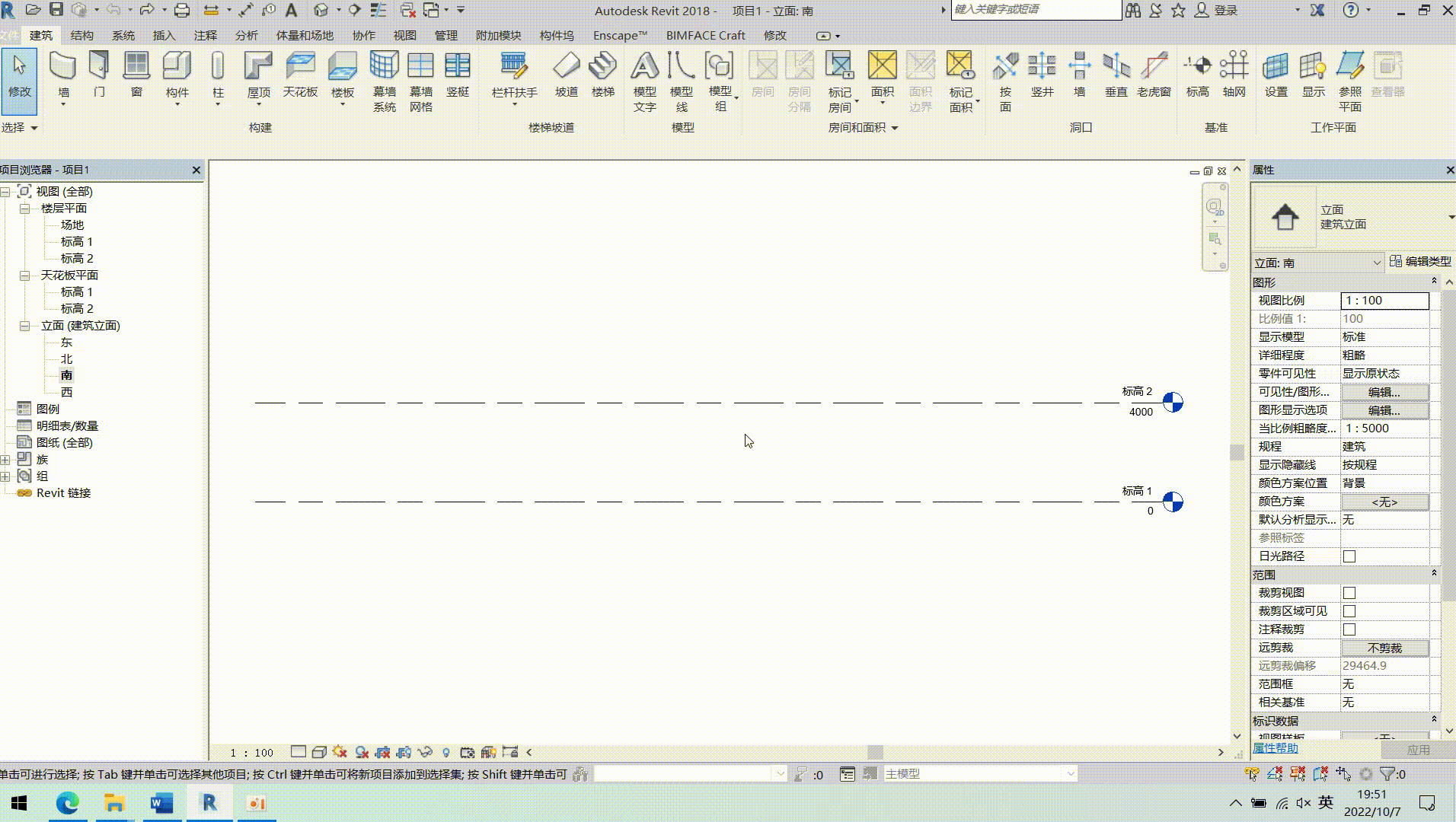

1.普通放置标高和轴网

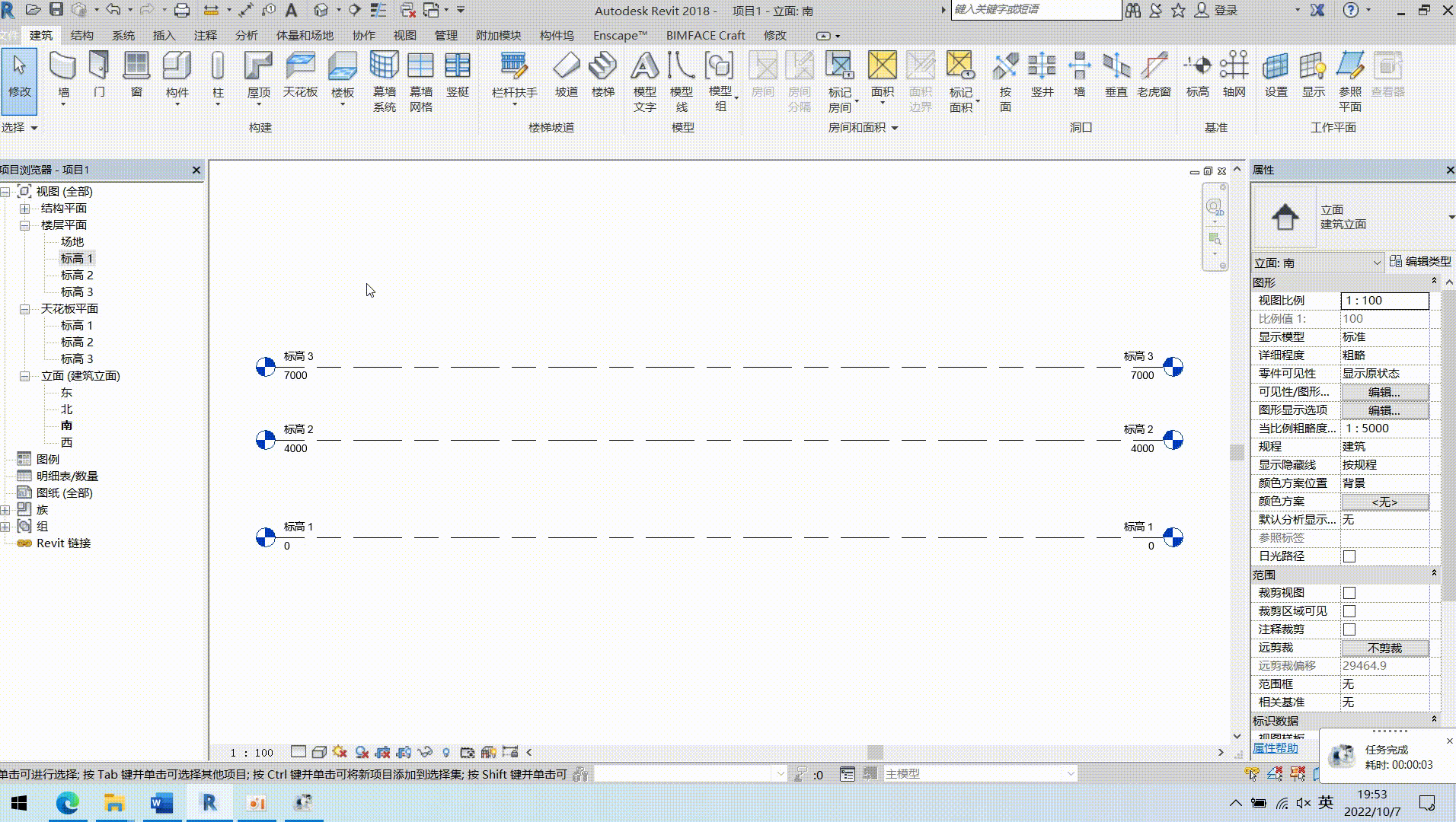

2.通过阵列（默认快捷键AR）画标高

！！！注意！！！要在“视图”——“平面视图”——“楼层平面”中创建

3.通过阵列（默认快捷键AR）画轴网

4.通过复制（默认快捷键CC）放置标高

5.通过复制（默认快捷键CC）放置轴网

 科普小知识：在轴网中，开间通常使用阿拉伯数字，进深通常使用英文字母。

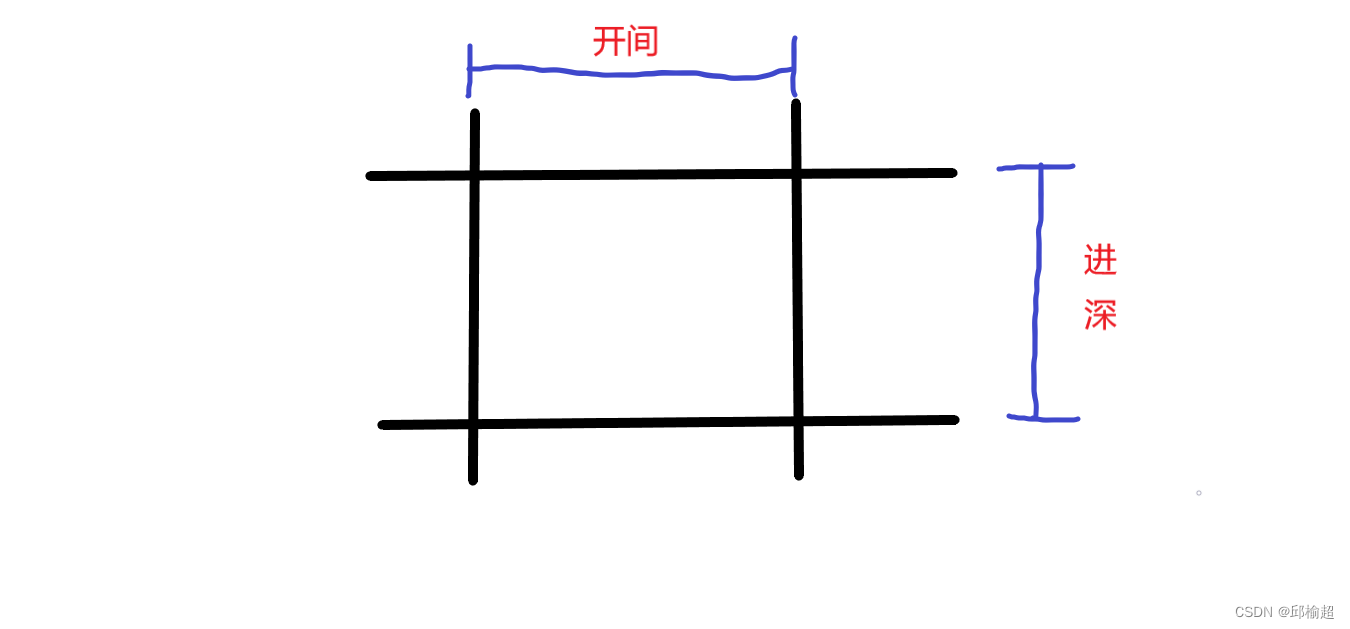

开间和进深表示如下图所示：
