Revit:一般建筑的主要结构汇总和构建参数化族方法

一般建筑的主要结构汇总：

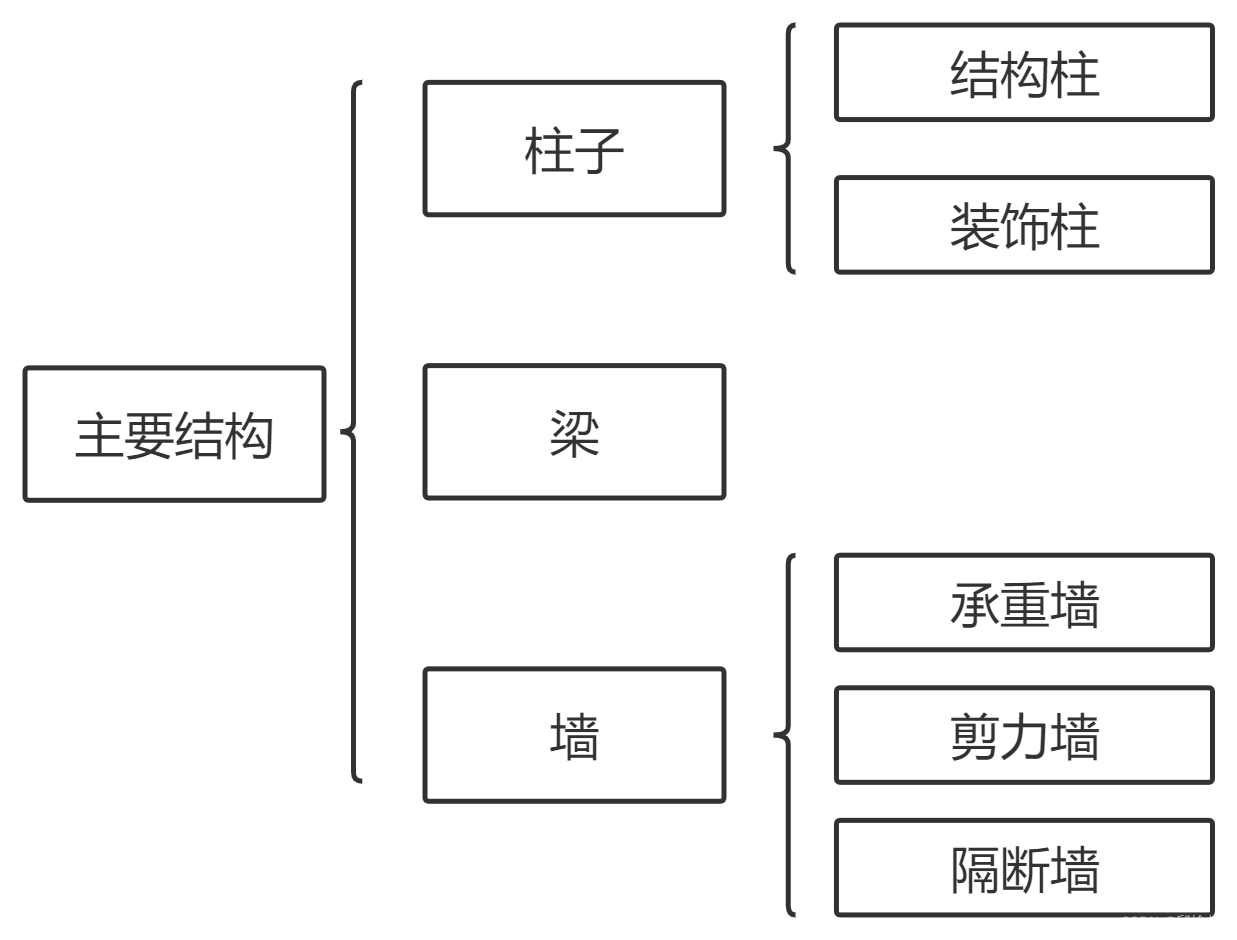

通常来说，一般建筑主要结构包括柱子，梁和墙。柱子分为结构柱和装饰柱，结构柱为承重柱，装饰柱不能称重，梁均为承重梁，且在结构设计上有一种说法为“弱梁强柱”。墙分为承重墙，剪力墙和隔断墙。

构建参数化族：

！！注意！！用时一定要复制重命名；先设置好工作平面，后绑到标高；柱都是有连接高度的；但是电灯杆、旗杆高设置成无连接高度！！！

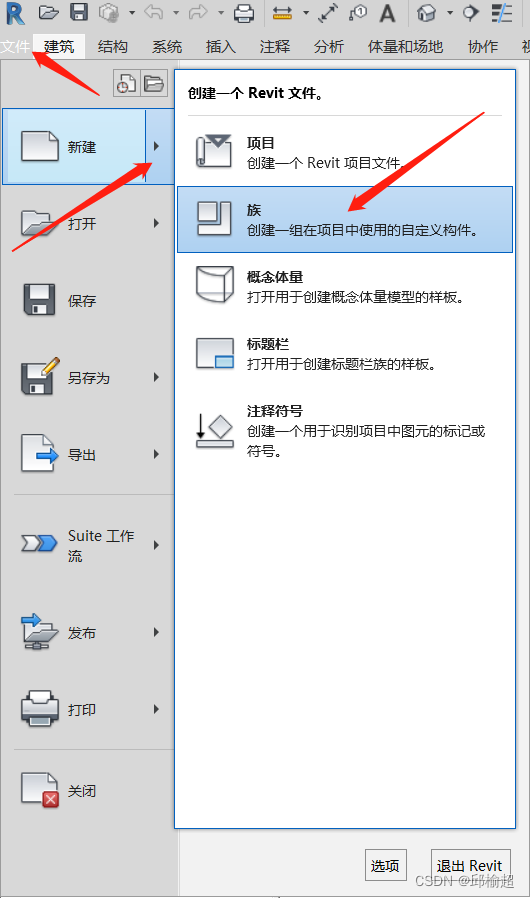

步骤1：文件——新建——族

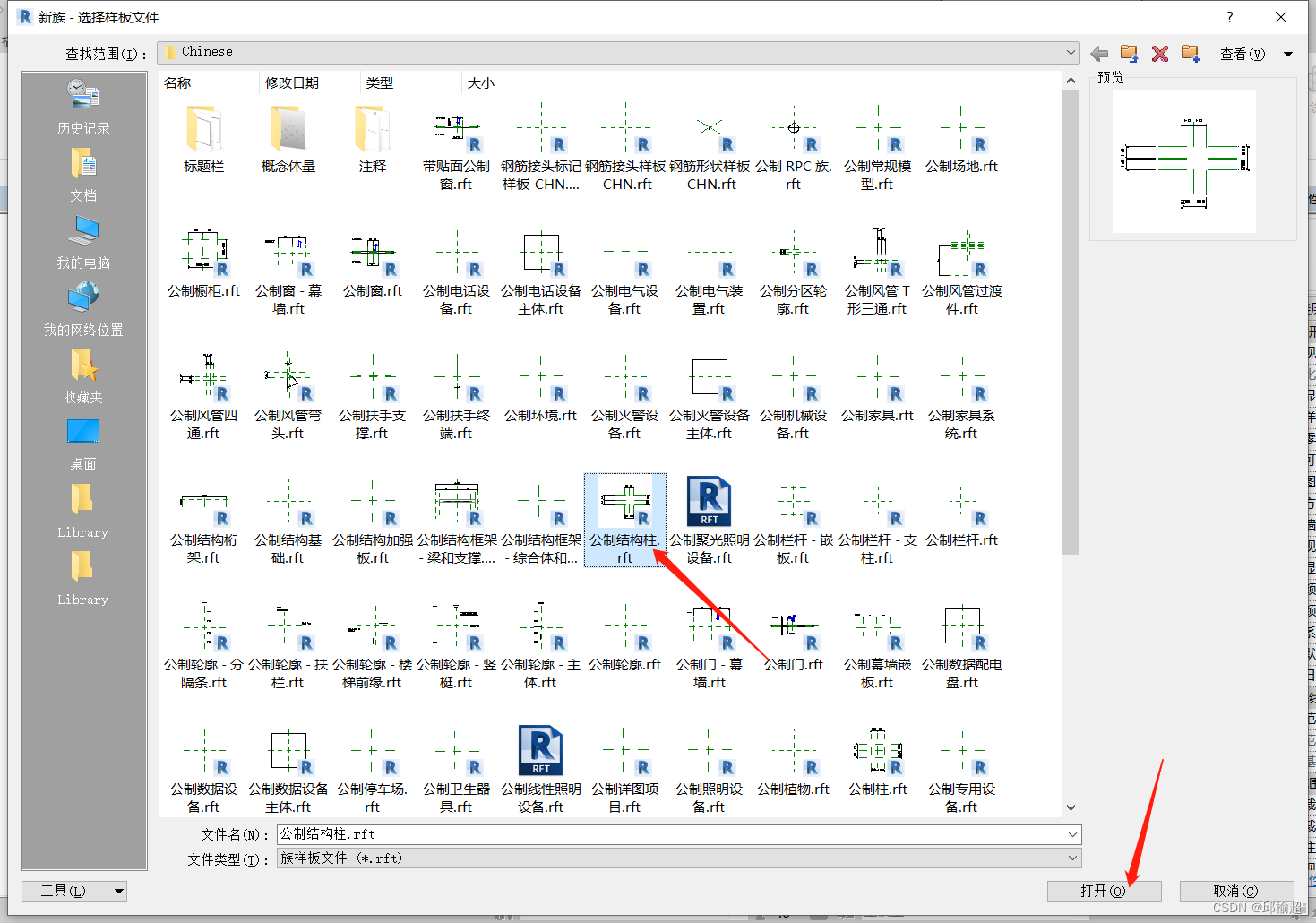

 步骤2：选择“公制结构柱”——单击“打开”

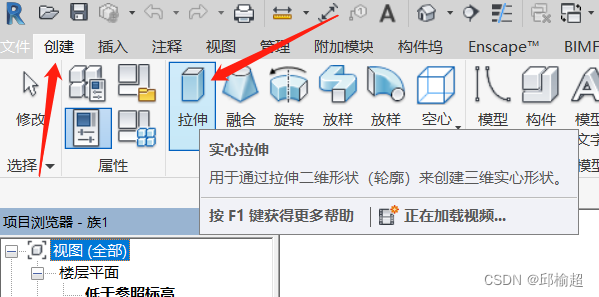

 步骤3：切换到“低于参照标高”视口，点击创建——拉伸

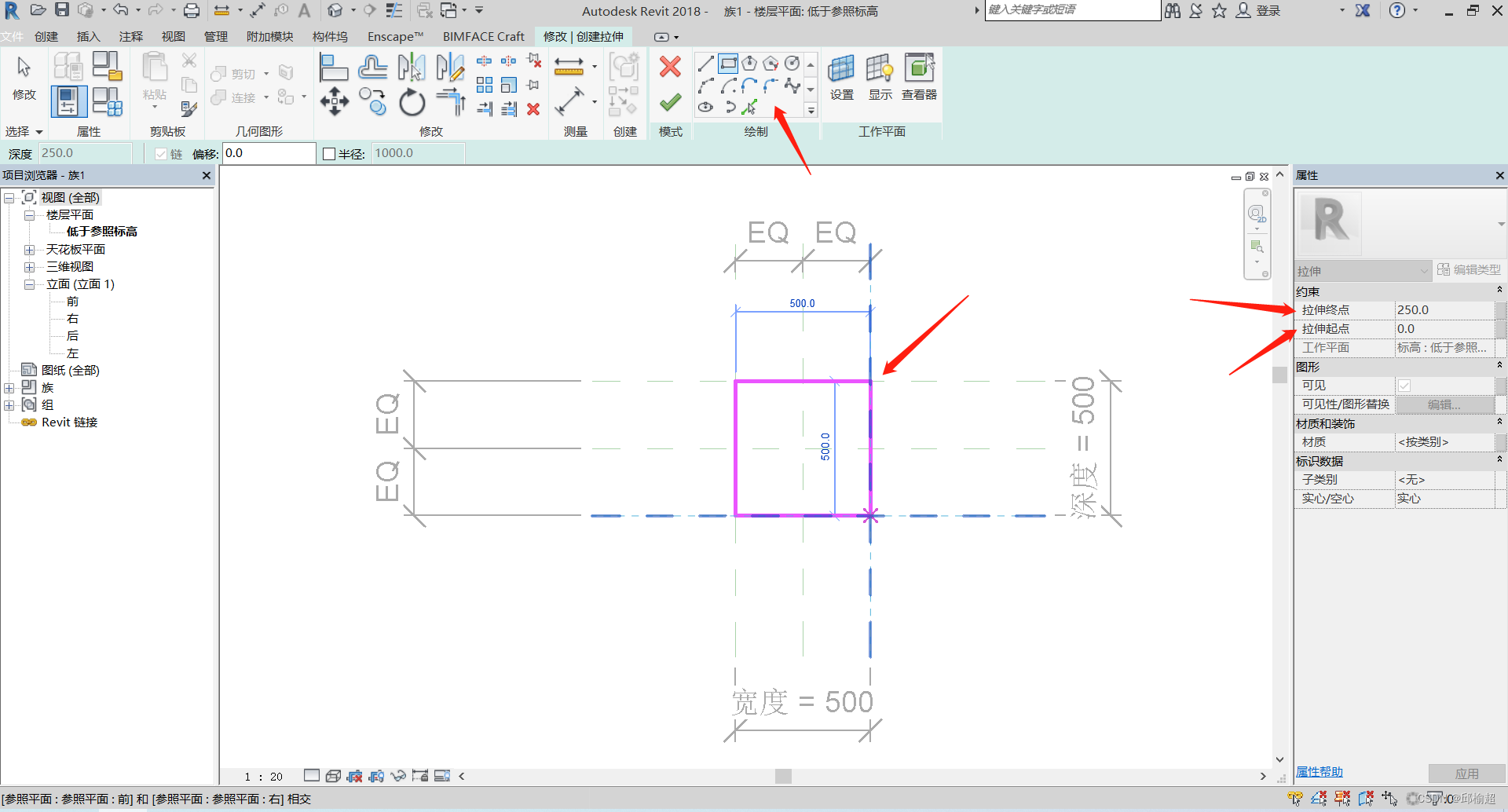

 步骤4：在“绘图”中选择合适的绘制方式后，在工作区绘制需要的参数化构件截面轮廓，这里以500X500的结构柱为例子。注意绘制完截面轮廓后要在属性栏中修改“拉伸起点”和“拉伸终点”。修改完“拉伸起点”和“拉伸终点”后点击属性栏右下角“应用”。最后点击“模式”中的  √   。

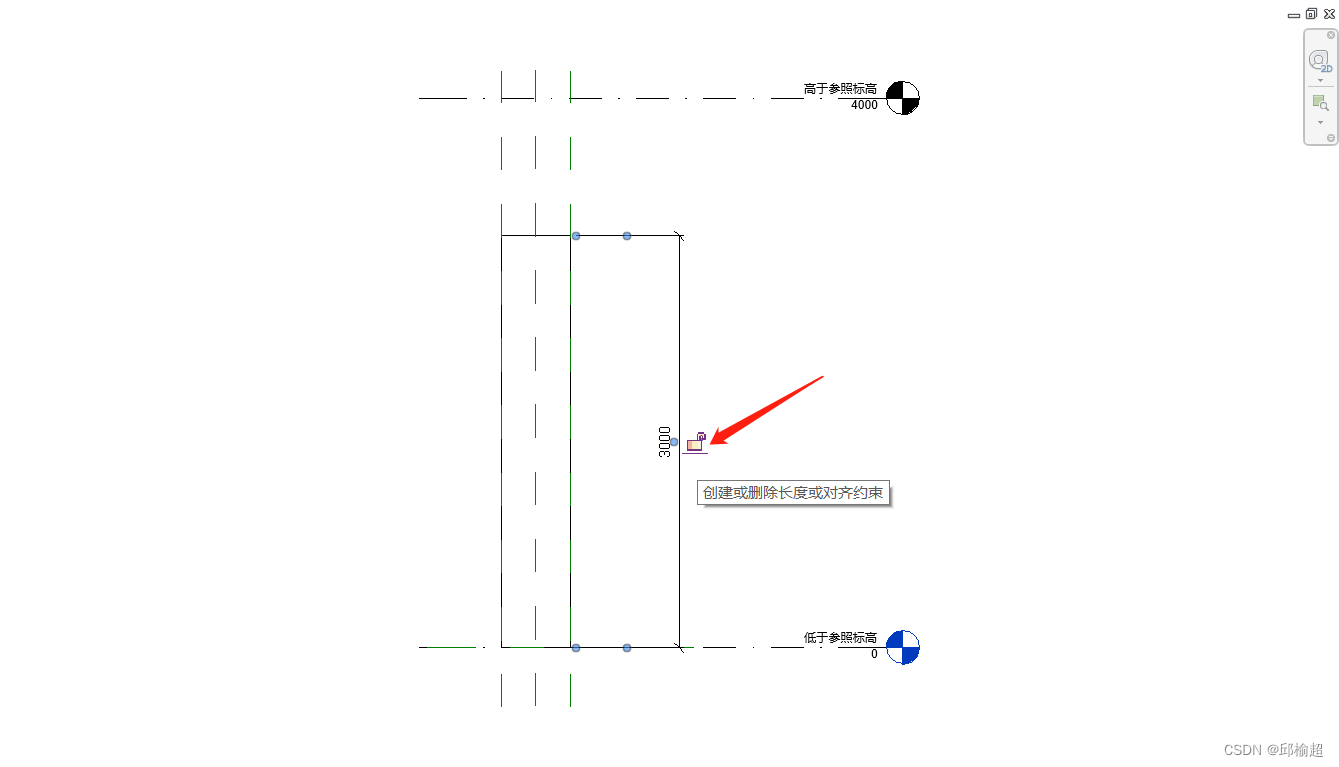

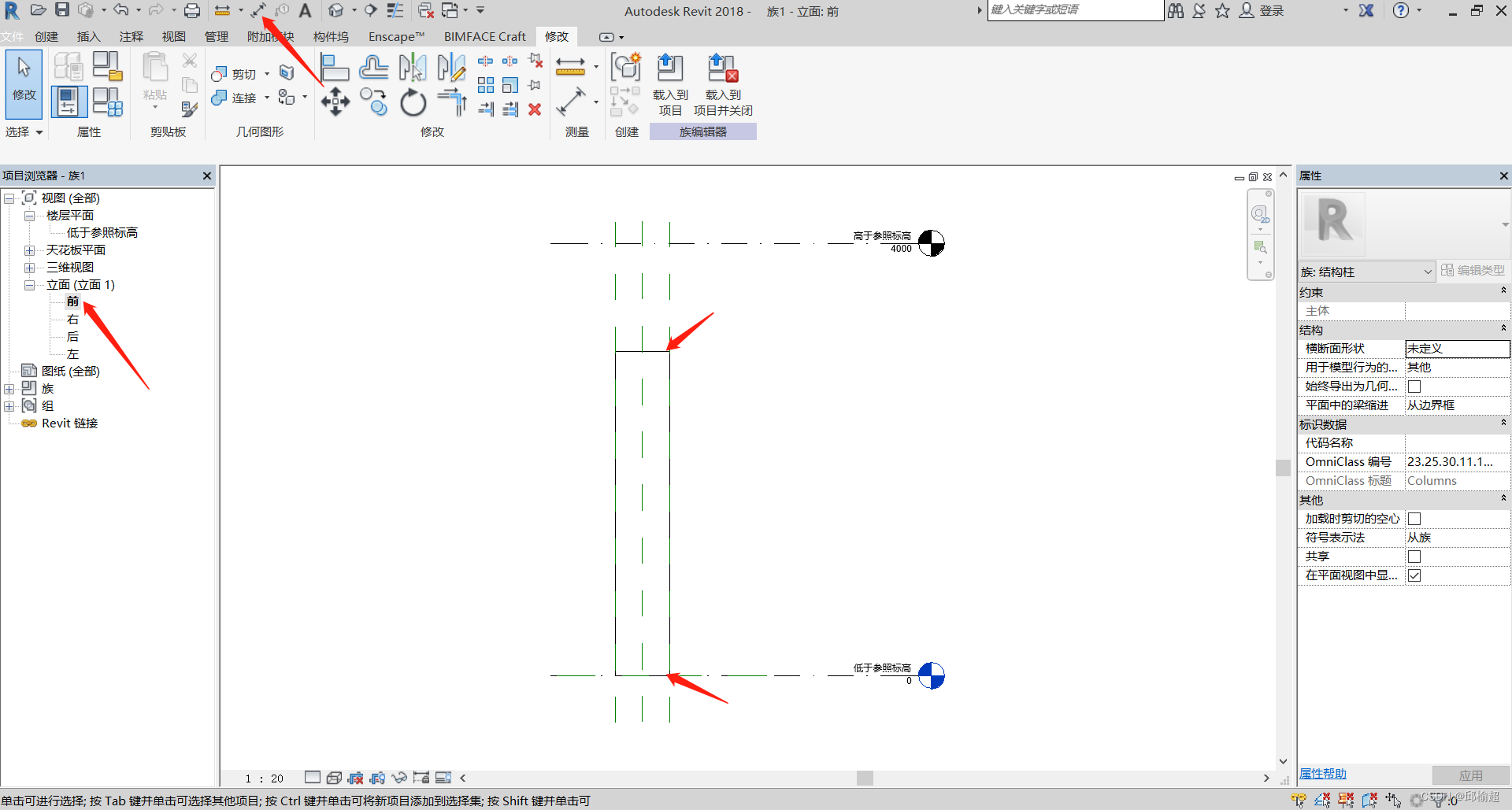

 步骤5：切换到前立面视口，点击“对齐尺寸标注”（快捷键DI）——分别单击拉伸起点和拉伸终点

 步骤6：放置好后一定要点击小锁锁定

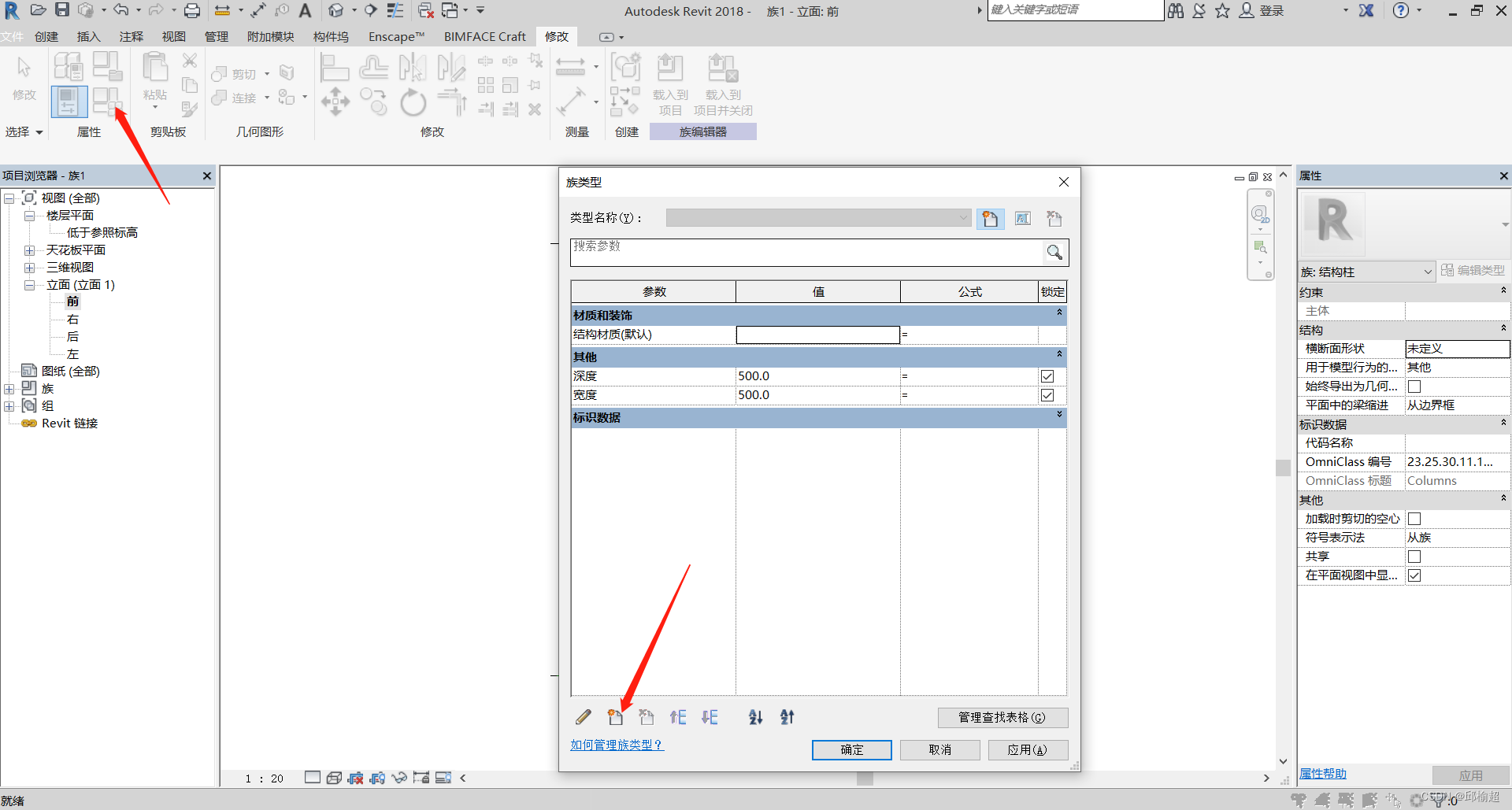

 步骤7：点击“属性”中的“族类型”——点击“新建参数”

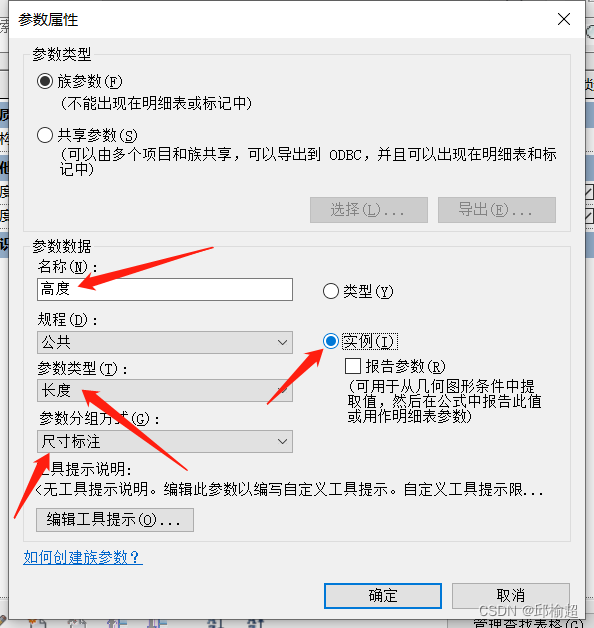

 步骤8：设置名称为”高度“——修改为”实例参数“——点击”确定“

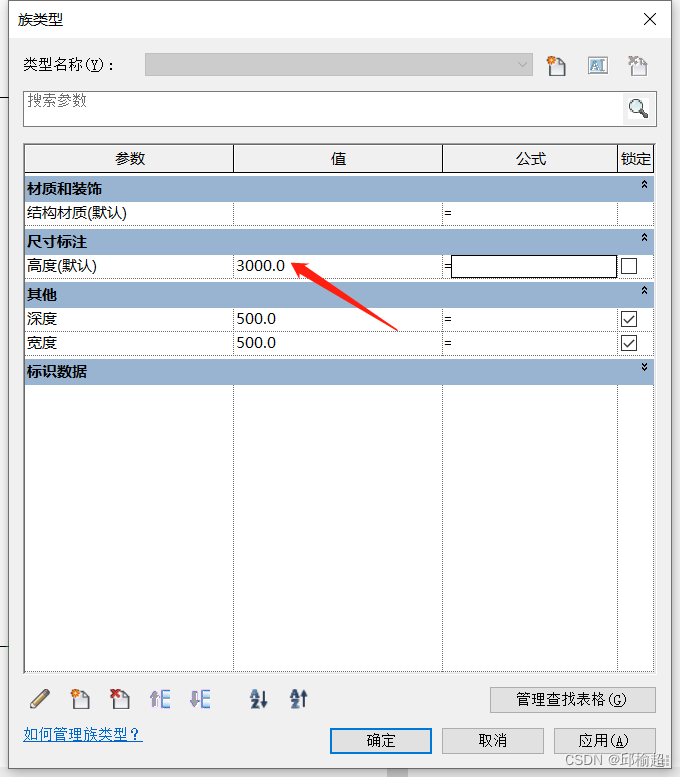

 步骤9：修改默认值（假定3000mm）——点击”确定“

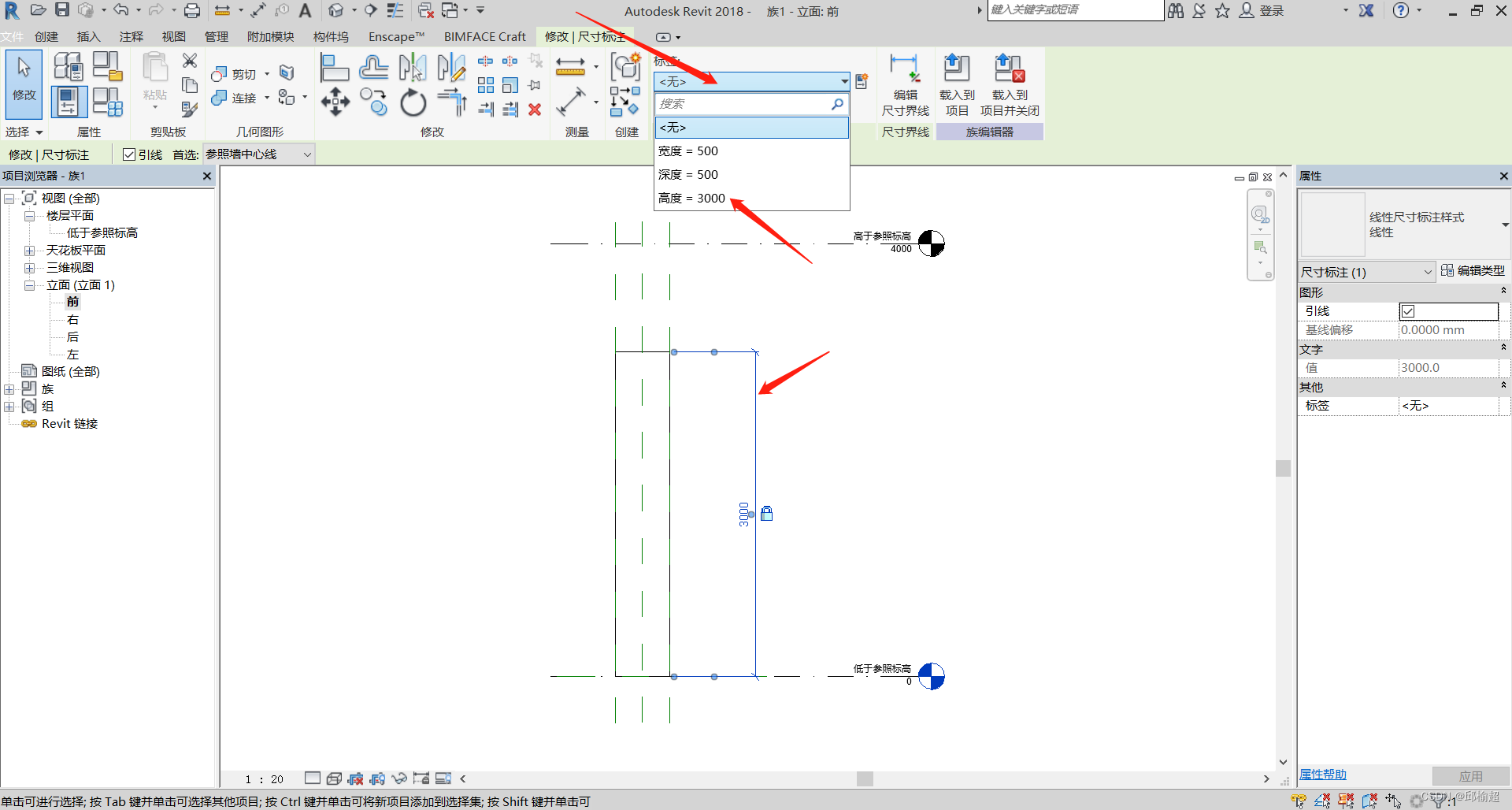

 步骤10：单击步骤5中放置好的标注线——在标签中选择步骤8、9中创建的”高度“标签

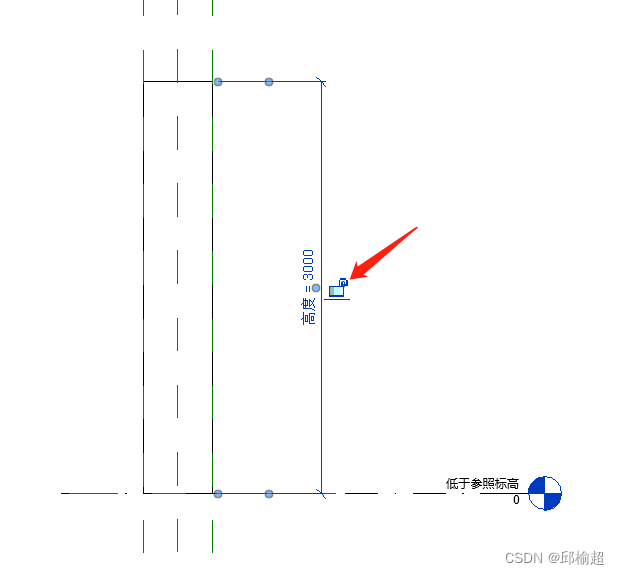

 步骤11：选择好后一定要把小锁改成锁定，完成。

载入模型中即可使用，其他参数化构件族也是使用类似的方法创建，只是新建时使用的族样板不同而已。在Chinese文件夹（默认路径为：C:\ProgramData\Autodesk\RVT 2018\Family Templates\Chinese）中有多种不同的族样板，可以根据不同的需求选择，常用的族样板还有”公制常规模型“和”公制轮廓“。

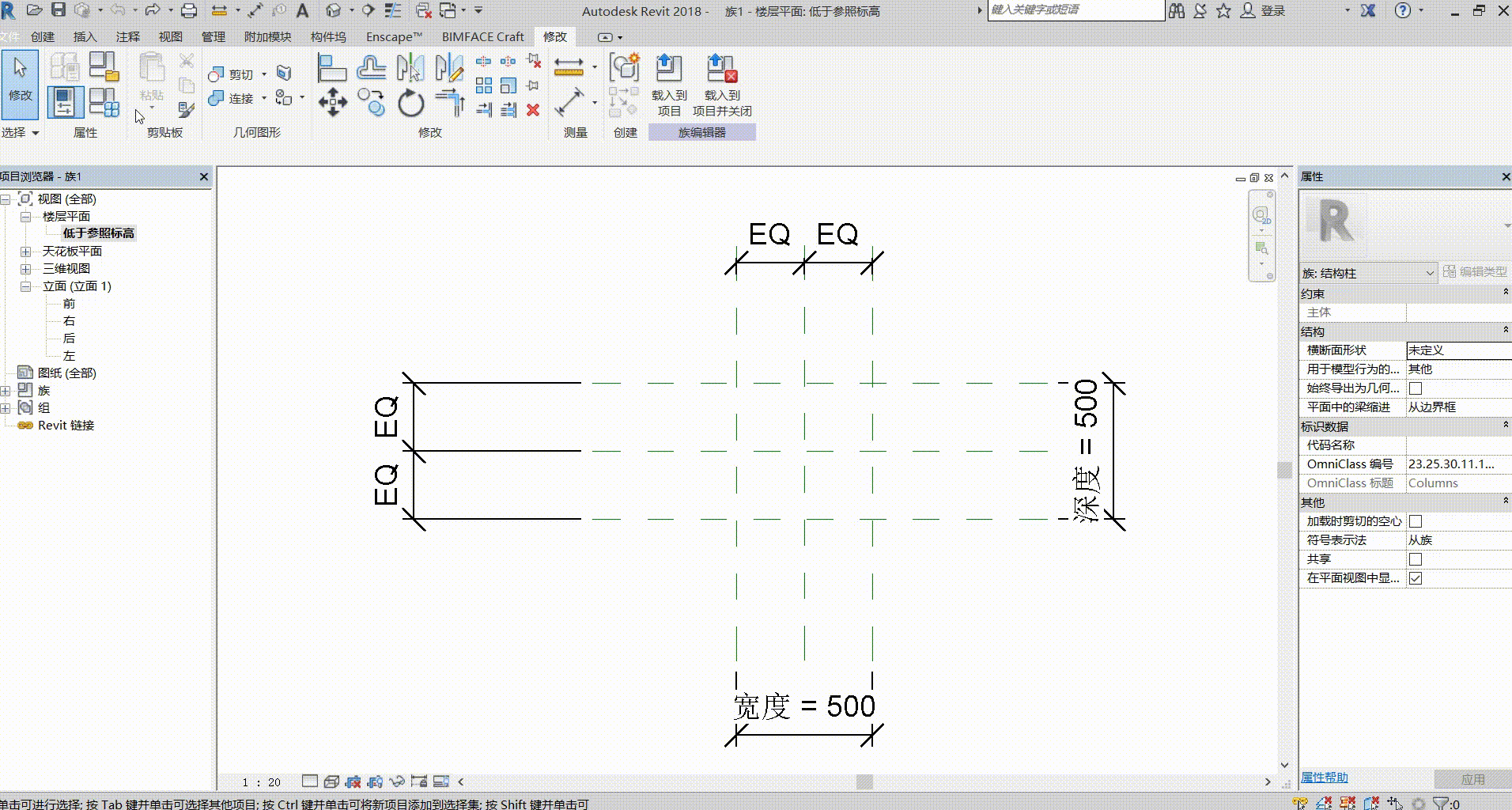

以下是整个完整操作过程：
