Vector - CANoe - Vector Hardware Manager以太网

        前面的文章中有介绍过基于Network based mode和channel base mode的环境配置，不过我们都是使用比较旧的办法，在我使用了一段时间Vector Hardware Manager配置之后发现这个更加好用结合之前的配置方法，使用起来也更加的灵活，今天就来介绍下这个配置方法。

概念介绍：

(Physical) Port：（物理）端口，对应 Vector 硬件上的以太网物理通道

Virtual Port：虚拟端口，通常不需要在硬件配置中添加。对应 CANoe 等软件中的 Network
Node、 Test Module 等

Segment：有 Link 和 Switch 两种类型，用于仿真以太网拓扑结构中两个设备的直连模式
或者多个设备的交换机连接模式

Link Segment：最多支持两个端口且必需包含至少一个物理端口。有两种组合：一个物理端
口和一个虚拟端口的组合（Direct Connection, DC 模式）和一对物理端口的组
合（Test Access Point, TAP 模式）

Switch Segment：支持超过两个端口

Network：可包含一个或多个 Segment，对应上位机 中的软件通道

TAP（Test Access Point）配置模式

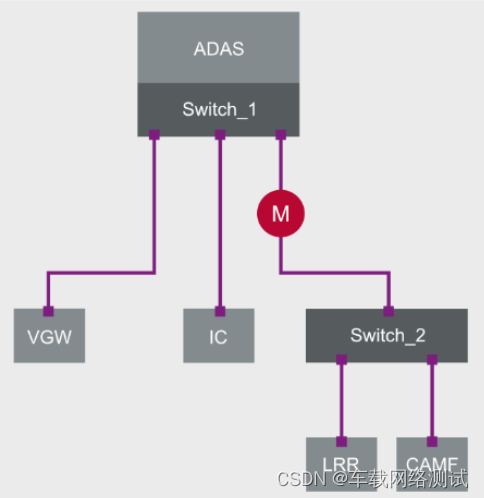

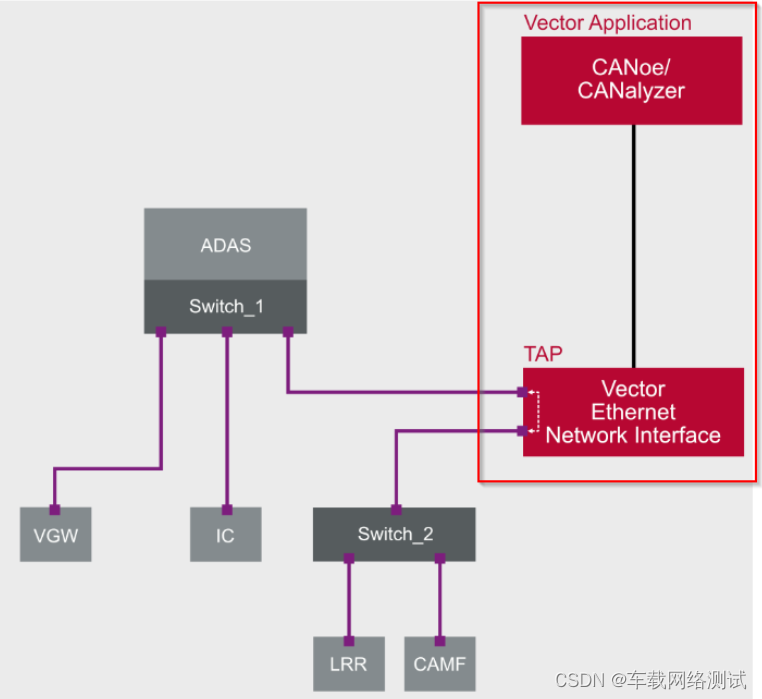

        TAP 模式适用于监测两个 ECU/Switch 之间的以太网通信，这是一个纯测量模式。以下图为例， 如用户希望 Switch_1 与 Switch_2 间的链路 M 上的以太网流量， 可采用 TAP 模式， 断开/移除原先的连接， 将 Vector 以太网接口卡串入链路中，在 CANoe/CANalyzer 中便可以观测到链路 M 上的所有以太网流量。

1、 vHardwareManager 切换至配置模式

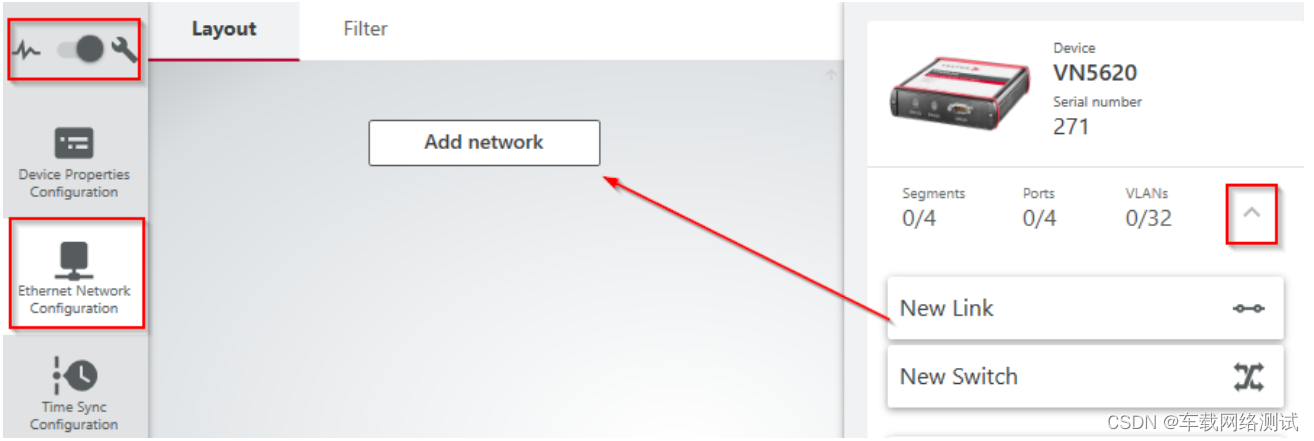

        点击箭头图标展开通道详情， 拖拽 New Link 到 Add network处,自动生成一个名为 Network 的网络：

2、分别拖拽 VN5620 的两个物理端口至 Link Segment：

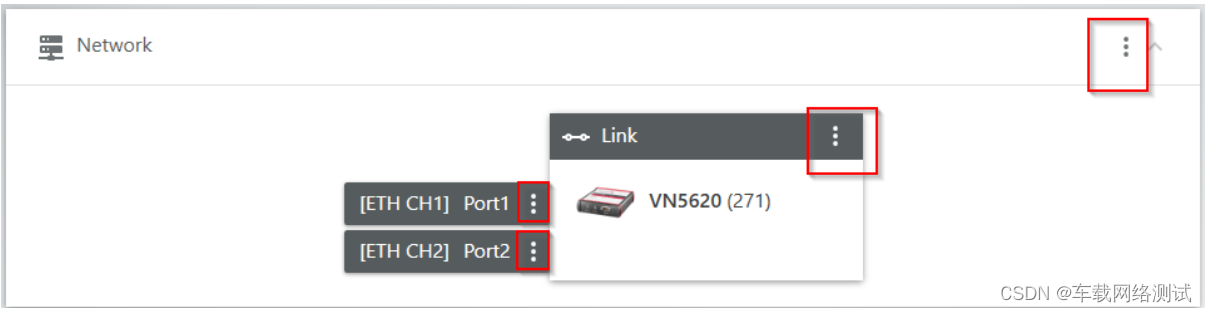

3、分别点击下图三点图标可以编辑 Port、 Segment 和 Network 的属性：

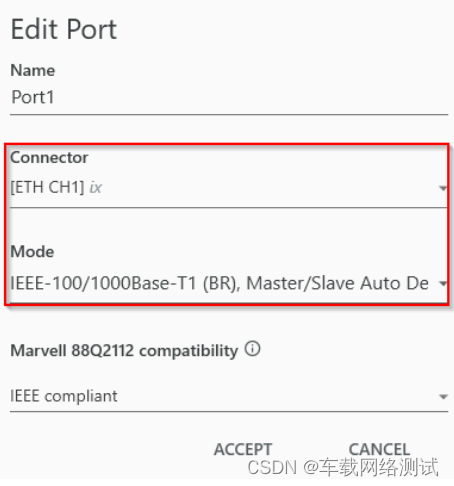

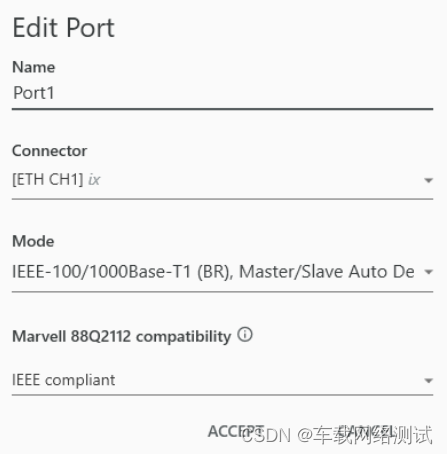

Port： 支持修改名称、物理通道、模式（Master/Slave 以及通信速率）和兼容性设置：

        模式默认是 Master/slave Auto，建议依据实际情况选择 Master 还是 Slave 以及通信速率。
        兼容性设置只有 88Q2112 Rev.A2 Module 支持， 用于兼容 88Q2112 Rev.A0 的 1G 模式。

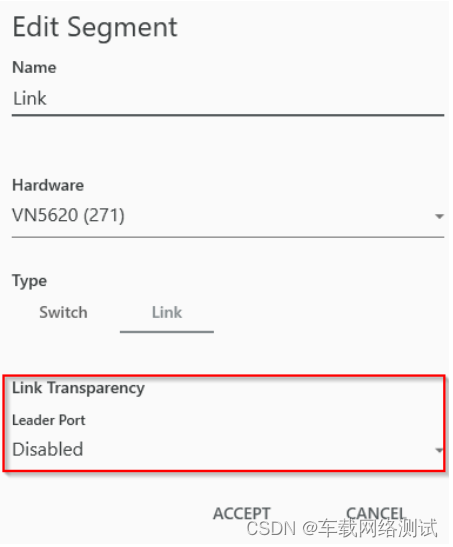

 Link Segment： 支持修改名称、硬件、 类型设置：

        类型设置在 Link 选项中支持设置 Link Transparency（LT）功能，该功能默认为 Disabled，即不使能。 如果使能 LT 功能， Master 会将 Link Status 传递给 Link Segment 的另一物理端口。 LT 的Master 可以指定为某个物理端口，也可以设置为 Automatic。如选择 Automatic， 首先 Link
down 的端口成为 Master， 将状态传递给另一个端口。

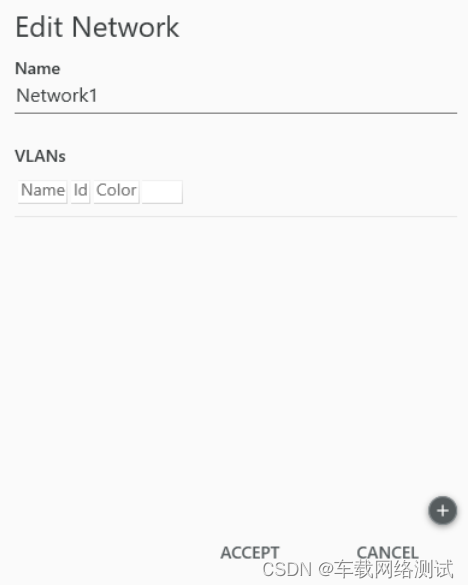

Network： 支持修改名称和设置 VLAN group。
        名称用于与上位机中的 Network 对应，详见第 5 步。VLAN group 用于设置携带 VLAN 报文的进站规则

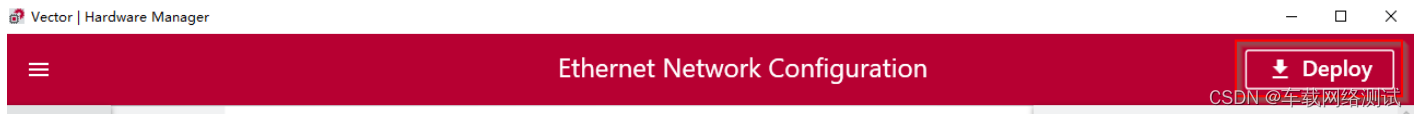

4、配置完成后点击右上角的 Deploy 部署配置至 VN5000 中。

5. 在 CANoe 的 Hardware->Channel mapping 中匹配硬件与软件中的 Network。

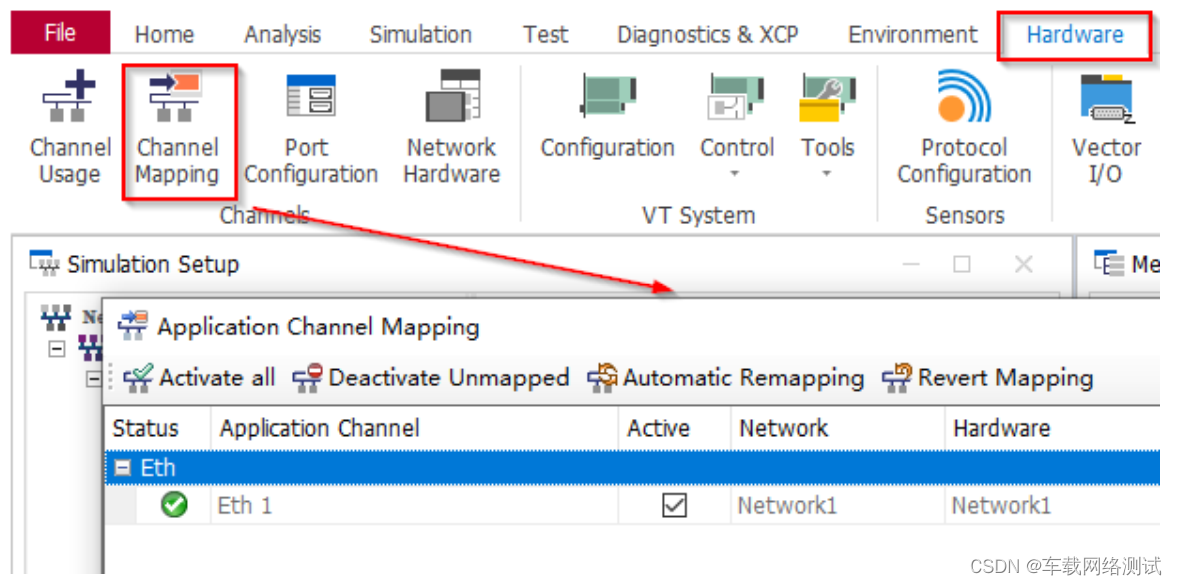

        若硬件中设置的 Network 名称与 CANoe 软件中的网络名称一致，软件会自动将硬件网络与同名的软件网络对应的软件通道匹配：

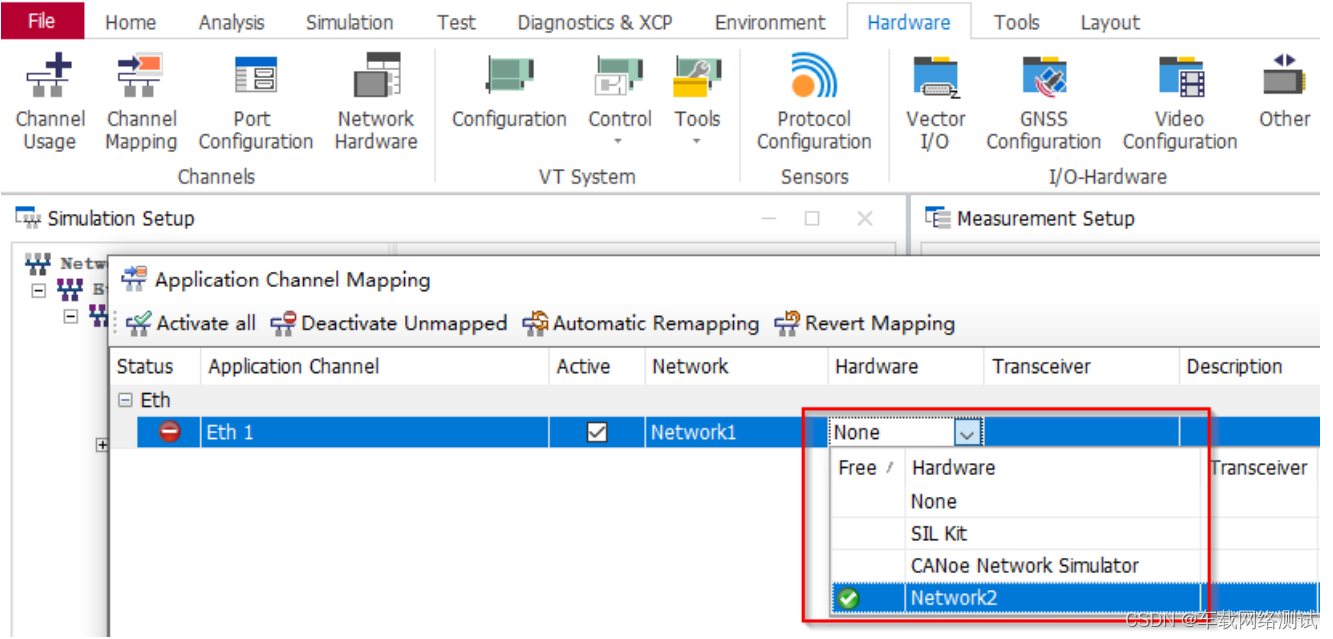

        若不一致，则需手动选择软件通道对应的硬件 Network：

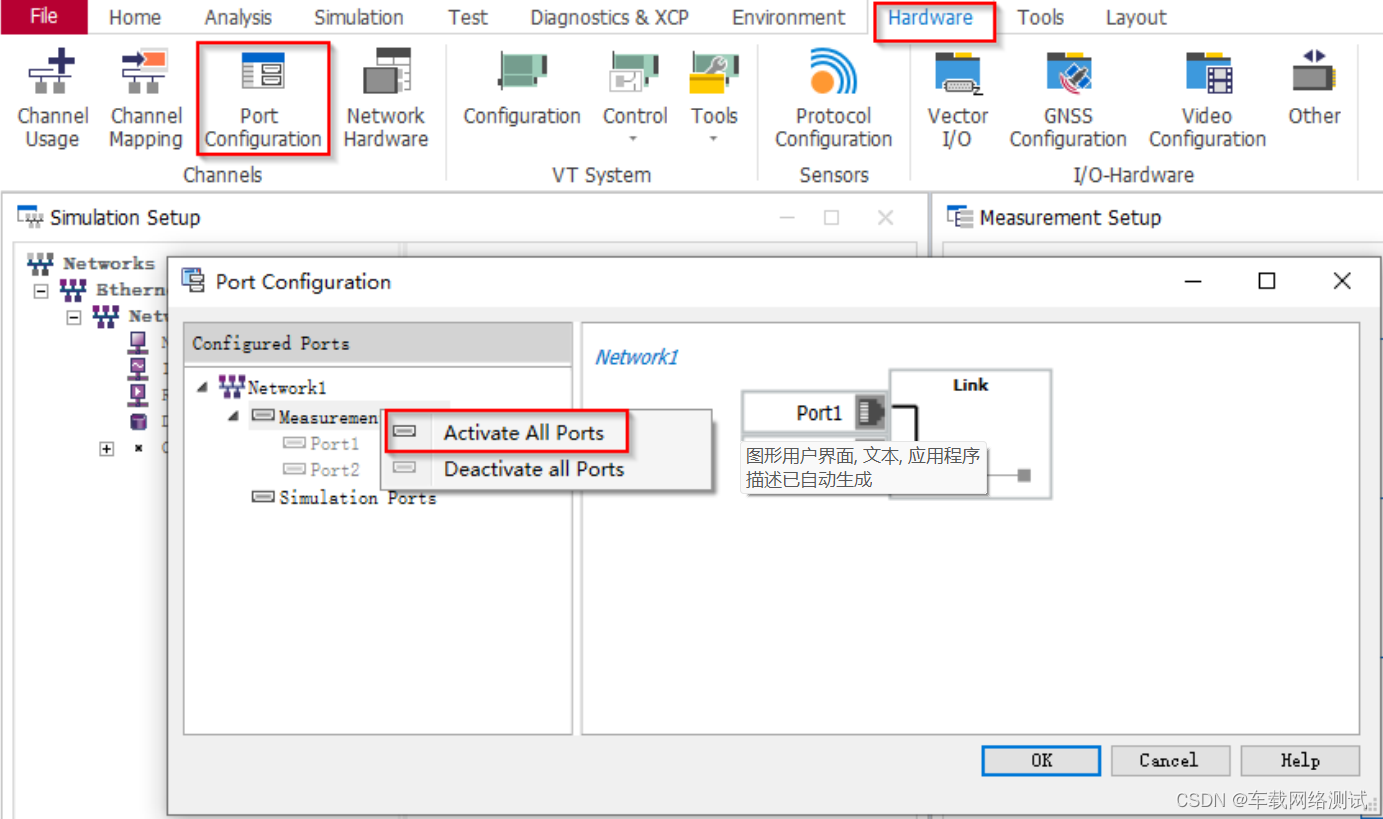

6、激活测量端口：

DC（Direct Connection）配置模式

        DC（Direct Connection）配置模式适用于通过上位机软件来仿真通信中的一方，与一个真实 ECU 通信的场景。 例如 CANoe 作为 Tester 和真实的 DoIP 边缘网关节点通信。配置 DC 模式的操作步骤与 TAP 模式类似，区别在于 DC 模式下，用户只拖拽一个物理端口。

1、vHardwareManager 切换至配置模式

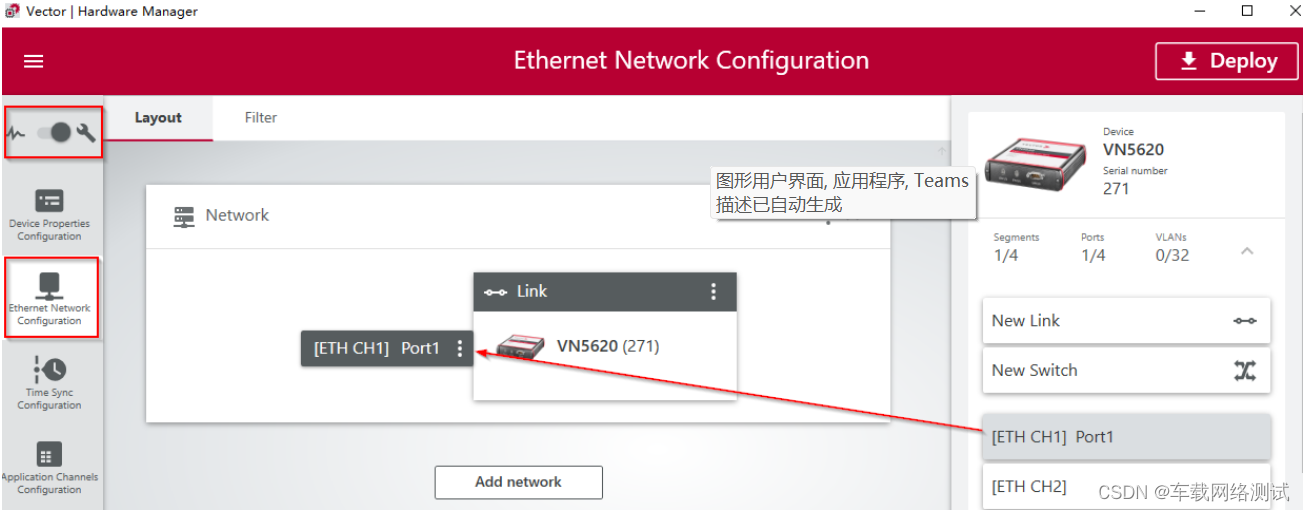

拖拽 New Link 到 Add network 处， 自动生成一个名为Network 的网络，并拖拽物理端口至该 Link 模块上：

2、修改物理端口的通道以及模式：

 3、配置完成后点击右上角的 Deploy 部署配置至 VN5000 中。

4. 在 CANoe 的 Hardware->Channel mapping 中匹配硬件与软件中的 Network。

        若硬件中设置的 Network 名称与 CANoe 软件中的网络名称一致，软件会自动将硬件网络与同名的软件网络对应的软件通道匹配：
        若不一致，则需手动选择软件通道对应的硬件 Network：


5、激活测量端口：
