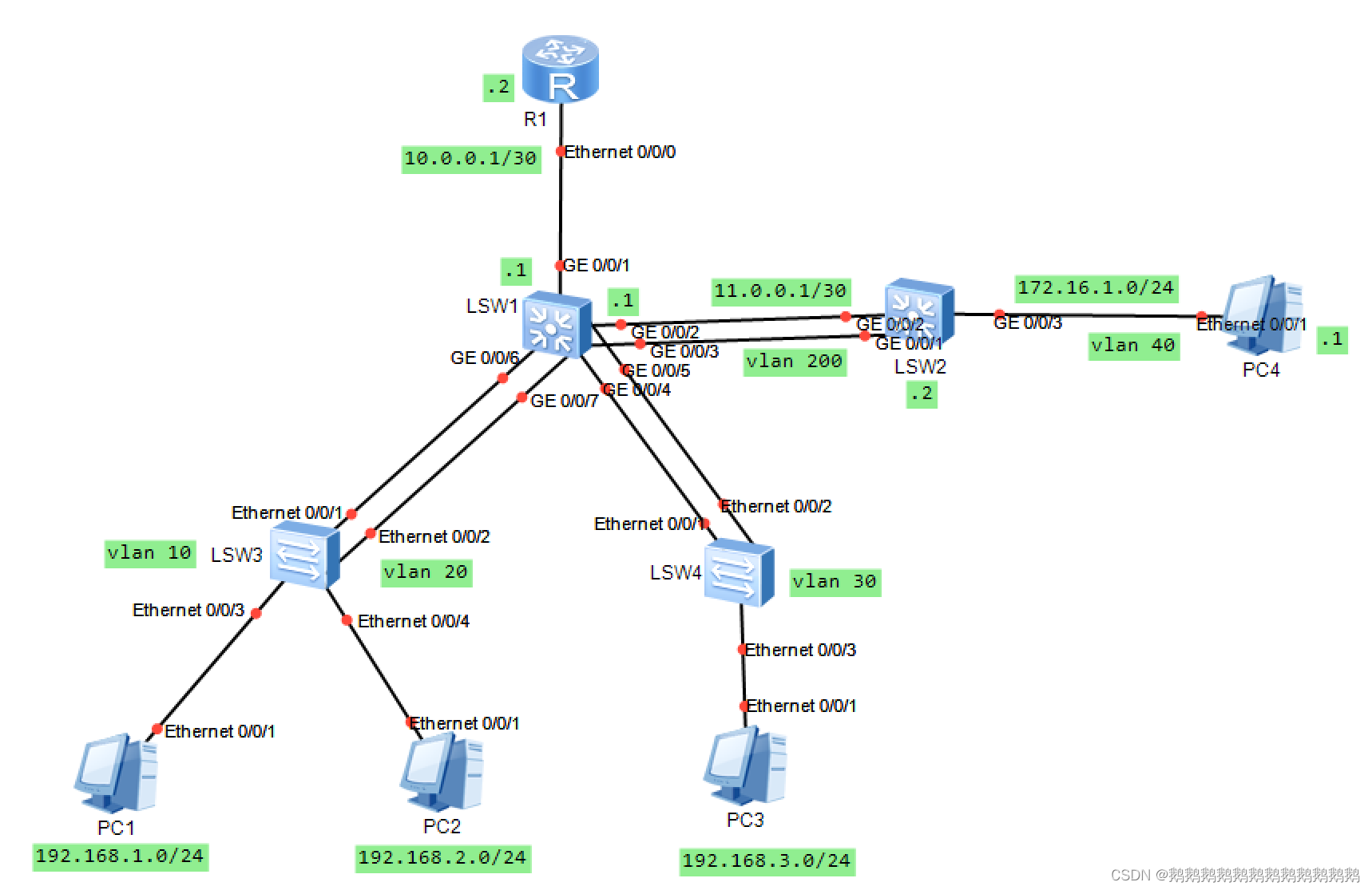

要求如下：

1、接入交换机承载客户普通用户的接入，其中接入交换机1承载两个部门的用户，
接入交换机2承载一个部门的用户，不同部门使用不同的业务网段，所有用户的网
关设置在核心交换机，并采用DHCP方式获取地址，每个部门分配一个C的地址。
2、接入交换机和核心交换机间采用动态聚合链路互联
3、数据中心交换机和核心交换机间采用静态链路聚合互联，数据种心网关在
数据中心交换机上，网段为一个C
4、普通用户需要访问数据中心的业务
5、普通用户和数据中心业务都能访问internet
6、全网使用静态路由

路由器R1配置

sys
sysna R1
int g0/0/0
ip add 10.0.0.2 30
qu
ip route-static 192.168.1.0 255.255.255.0 10.0.0.1
ip route-static 192.168.2.0 255.255.255.0 10.0.0.1
ip route-static 192.168.3.0 255.255.255.0 10.0.0.1
ip route-static 172.16.1.0 255.255.255.0 10.0.0.1

交换机SW1配置

sys
sysna sw1
vlan ba 10 20 30 100

int vlan 10
ip add 192.168.1.254 24
int vlan 20
ip add 192.168.2.254 24
int vlan 30
ip add 192.168.3.254 24

int vlan 100
ip add 10.0.0.1 30
int vlan 200
ip address 11.0.0.1 30
qu

int g0/0/1
port link-t a
port de vlan 100
qu
lacp pri 100

int eth-t 1
mode lacp
port link-t t
port trunk allow vlan 10 20 30 40
qu

int eth-t 2
mode lacp
port link-t t
port trunk allow vlan 10 20 30 40
qu

int eth-t 3
port link-type access
port default vlan 200
qu

int g0/0/2
eth-t 3
int g0/0/3
eth-t 3
int g0/0/4
eth-t 2
int g0/0/5
eth-t 2
int g0/0/6
eth-t 1
int g0/0/7
eth-t 1

ip route-static 0.0.0.0 0.0.0.0 10.0.0.2
ip route-static 172.16.1.0 11.0.0.2


dhcp en
ip pool aa
gateway-list 192.168.1.254
network 192.168.1.0 mask 255.255.255.0
lease day 3 hours 0 minute 0
dns-list 192.168.1.254
qu

ip pool bb
gateway-list 192.168.2.254
network 192.168.2.0 mask 255.255.255.0
lease day 3 hours 0 minute 0
dns-list 192.168.2.254
qu

ip pool bb
gateway-list 192.168.3.254
network 192.168.3.0 mask 255.255.255.0
lease day 3 hours 0 minute 0
dns-list 192.168.3.254
qu

int vlan 10
dhcp select g1
int vlan 20
dhcp select g1
int vlan 30
dhcp select g1

sw2配置

sys

sysna sw2
vlan ba 10 20

int eth 0/0/3
port link-t a
port de vlan 10
qu

int eth 0/0/4
port link-t a
port de vlan 20
qu

int eth-t 1
mode lacp
port link-t t
port trunk allow vlan 10 20
qu

int eth 0/0/1
eth-t 1
int eth 0/0/2
eth-t 1

sw3配置

sys

sysna s3
vlan 30
qu

int eth 0/0/3
port link-t a
port de vlan 30
qu

int eth-t 1
mode lacp
port link-t t
port trunk allow vlan 30
qu

int eth0/0/1
eth-t 1
int eth0/0/2
eth-t 1
qu

sw4配置

sys

sysna s4
vlan ba 40 200
qu
int g0/0/3
port link-t a
port de vlan 40
qu

int eth-t 1
port link-t a
port de vlan 200

int g0/0/1
eth-t 1
int g0/0/2
eth-t 1
qu

int vlan 40
ip add 172.16.1.254 24
interface Vlanif 200
ip address 11.0.0.1 255.255.255.252
ip route-static 0.0.0.0 0 11.0.0.1

电脑配置

设置为dhcp模式即可
