电子电路实验课设——音频功放



一、实验目的

        此实验是电子电路实验的综合性实验。通过实验，了解集成功率放大器内部电路工作原理， 掌握其外部电路的设计与主要性能参数的测试方法，掌握扩音机系统的设计方法与电子线路系 统的装调技术。提高学生电子设计与制作、发现问题、分析问题和解决问题的能力，学习撰写规 范的设计报告。通过研究，深刻认识模拟电子系统构成与实现。

二、设计任务-音频功放设计

1、基本要求

功能要求 ：话筒扩音、音量控制、混音功能

额定功率：0.5W(失真度 THD≤10%)

负载阻抗：8Ω

频率响应：fL≤50Hz，fH≥20kHz

输入阻抗：≥20kΩ

话音输入灵敏度：5mV

2、提高要求

音调控制特性：1kHz 处增益为 0dB， 125Hz 和 8kHz 处有±12dB 的调节范围。

三、设计方案

        本次实验实际电路中运放和功放均采用±12𝑉双电源供电，运放采用 NE5532，功放采用 TDA2030。

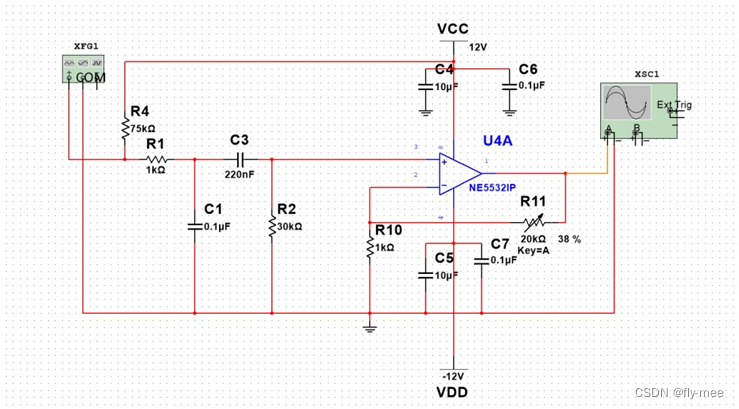

1、麦克风输入放大电路

         一级放大采用同向放大电路，R4 为偏置电阻，为前级麦克风提供偏置电压，R1,C1,C3,R2    共同构成一个带通滤波器，用于滤除输入的直流偏置和低频噪声，调节通频带，根据𝑓 = 1 /2𝜋𝑅𝐶 计算 截止频率，理论通频带为 25.1Hz~33.8KHz 符合要求中的 50Hz~20KHz。

        R10和 R11 为反馈电阻，决定运放的放大倍数，放大倍数𝐴𝑣 = 1 + 𝑅11/ 𝑅10 ,其中 R11 为可调电位 器，可根据实际情况调节放大倍数。 本电路输入阻抗主要由 R2 决定，约为30𝑘𝛺，输出阻抗很小。

2.正弦震荡电路
