比TI好用的Power Mux电源多路径管理芯片为电路提供更优转换方案GLF4020和GLF4028

在日常生活中，许多电子设备如智能穿戴设备、智能家居设备、工业应用设备都需要配置充电电池以满足移动使用的场景应用需求，则需要对电路选择切换及功耗问题进行优化设计。Power Mux Switch可以在电路设计中起到电路无缝转换的关键作用。



经典应用案例表现为以下：

Backup Power Source Designs

Trackers

On Board Diagnosis Devices

Pad Dock Devices

Smart Door Bell/Lock

Smart Card

POS

smart watch

wearables

CAT1 module

water meter

wireless mouse / keyboard

Charge box of TWS

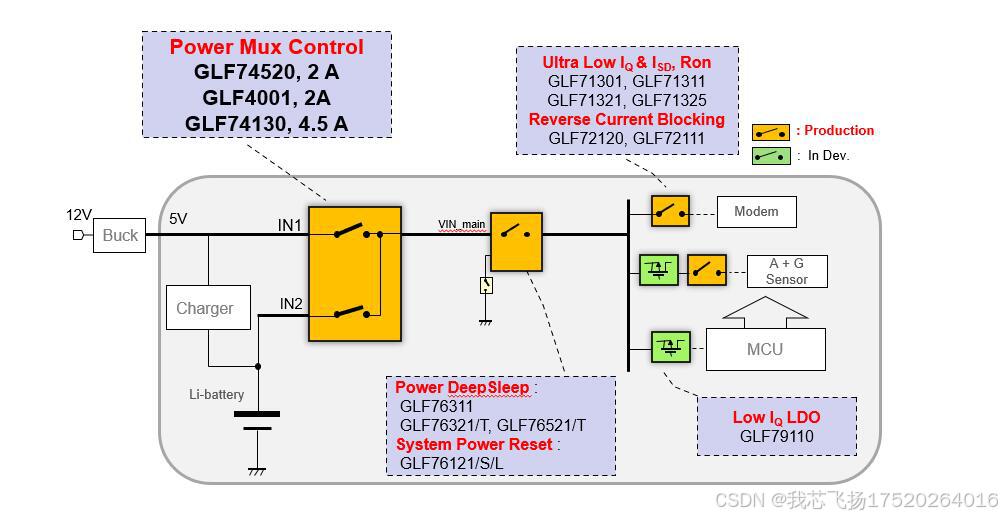

GLF4020，GLF4028 电源多路径管理芯片（Power Multiplexer）设计针对安装和使用的简单性进行了优化。它们是智能家居和其他小型系统的理想选择，在这些系统中，空间和元器件数量非常关键。GLF低功耗电源多路径管理芯片主要针对有两路电源输入，一路输出的电路结构（典型应用一路USB，一路锂电池输入），来提供自动模式或者手动模式二选一的电路切换功能。相较于传统使用二三极管等分立器件来搭建的电路结构而言，电源多路径管理芯片具有超低静态电流和阻抗，优化电路结构，方便用户调试等显著特点。

GLF4020是一款集成电源多路复用器配备双独立电源开关的开关连接到单个输出引脚以启用两个输入源之间的无缝转换。

GLF4020提供自动选择功能模式以及手动选择模式EN和SEL的逻辑输入引脚的组合。EN输入引脚与选择一起使用（SEL）输入引脚，用于选择自动切换功能，仅选择VIN1、仅选择VIN2或转动在自动选择模式下，

GLF4020会自动选择较高的输入电压源来自两个输入直流电源。

GLF4020具有超高效的IQSmartTM提供静态电流（IQ）和行业中的关断电流（ISD）。低RON降低传导损耗，同时降低IQ和ISD解决方案帮助设计人员减少寄生漏电流，提高系统效率，以及延长电池寿命。

GLF4020可阻断任何交叉传导电流在两个输入电源之间。当开关已禁用，GLF4020可防止从输出端到输入源的反向电流在高于Vin的任何Vout条件下。

Power Mux产品着重在切换性能、电路保护、更小尺寸等功能上进行提升，优化设计了自动和手动输入选择模式，使终端设备在使用时实现超低静态电流和阻抗，达到无缝转换模式效果，更加优化电路结构，

Power Mux 特色设计

两种不同的输入源

5 VDC & 锂电池

5 VDC 和 3.3 VDC

2 x Li-Batt 手动模式

具有低压差的 Vin 切换

两个输入源之间无交叉传导

自动或手动选择模式

更低的功耗

节省空间和灵活的设计
