辅源电路中MOSFET驱动电路如何分析

目录
引言:

      不知道大家有没有发现,就是电专业,像MOSFET或者IGBT这样的功率开关器件,我们在好多课上都会涉及,我依稀记得本科的时候,模拟电子技术课上会教,专业课电力电子技术课上会上,电机与电力拖动课上也会涉及驱动电路,那里也有。研究生功率电子学(我们俗称加强版的电力电子技术)以及其它选修课程都会遇到。但是好像无论上了很多次,依旧记不住它,或者不会去分析有它存在的电路。今天刚好给新入职的同事讲解,我想自己也谈谈关于工作上MOSFET电路怎么去理解,怎么去运用。考虑这一部分内容还是蛮多的,所以可能持续更新一下,如果你之前的老师上课都是对着具有历史意义的PPT,照本宣科或者是只带你了解个大概,我觉得这期的内容可以好好看一下。那我就开始吧。

一、为啥MOSFET、IGBT应用很广泛?什么是MOSFET?

      回答第一个问题:在我之前写的开关器件的发展历史与选型这篇博客中,我们其实了解了器件发展的历史,在MOSFET和IGBT之前BJT一直是主导,但是由于产品商业化以后,应用的场合功率在不断的变大,就像现在我们在做的新能源方面的项目,就是不停的加大功率。正是由于功率变大,很多科学家就在不断探索,如何去克服BJT的缺点:不是驱动功率大就是导通压降显著增加或者是开关速度慢,开关损耗大。说白了能量转化效率很重要。经过不停的研究,终于诞生了MOSFET和IGBT,克服了BJT的缺点,开关速度快且驱动功率小。因此在今天依然被工程师们所青睐。

       回答第二个问题:场效应晶体管(FET)通过改变GS(栅极-源极)之间的电场,来控制DS(漏极-源极)之间的沟道,从而改变T_{_{D}}漏极电流的大小。其中因其导通时只要一种极性的载流子参与导电,因此我们称其为单极型晶体管。根据导电载流子的极性分为:N(电子型)沟道和P(空穴型)沟道。

记忆小妙招1:N是negative负极的缩写,一般电子我们是不是画圈里面用负号,P是positive正极的首字母缩写,一般空穴我们是不是画圈里面用正号。

二、MOSFET的结构与原理

       接下来我们看看MOSFET的结构长什么样,有哪些类型。

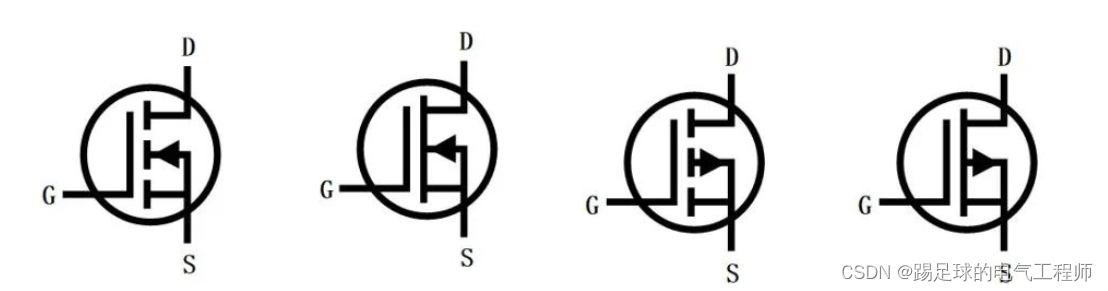

 图一 (从左到右依次为)N沟道增强型、N沟道耗尽型、P沟道增强型、P沟道耗尽型MOSFET

      说到这里很多同学或者同仁,感觉大脑要萎缩了,阿哲,我怎么乍一看长得都一样呀,如何记忆或者如何区分呢。

      大家回忆一下高中物理我们是不是学过电场,我们当时在学电场线的时候,是不是如果带正电荷,电场线是不是光芒四射的太阳,方向是不是指外,反过来如果电荷带负电,是不是像犯了大罪的恶人被四面万箭齐发。哈哈哈哈哈哈哈哈哈是不是有点形象,先给你们来张图看看,我们再说记忆方式。

 图二 (从左到右依次为)正电荷、负电荷的电场情况

记忆小妙招2:好好观察图一,是不是只有两处不同,第一处中间是竖直虚线或者竖直直线,第二处箭头方向指向G或者背离G。所以记忆如下:N沟道,想象沟道是电子,是负电荷,所以万箭齐发,射向自己,也就是箭头指向G极。同理P沟道,想象沟道是空穴,是正电荷,所以光芒四射,箭头背离G极。那增强型与耗尽型如何记忆呢,这样想,是不是身体虚弱的加强锻炼增强免疫力,是不是有钱了才去潇洒挥霍。因此竖直虚线因为不足,所以才才增强,反之,竖直直线因为满了,才去消耗它。

     讲完了如何记忆结构,接下来我们需要了解其工作原理了,考虑到我们在以后的设计或者器件使用种,超大概率都是N沟道增强型MOSFET,所以我们以此为例来阐述。如下图三所示:

图三  N沟道增强型MOSFET

      从图三我们可以看出,我们常要用的3个极:G(栅极)、S(源极)、D(漏极)都是金属,所以才导电。其次我们可以看到N沟道和P衬底。当GS之间不加电压时,无导电沟道。因为从图三我们可以看到从左到右,S对应N+,G对应P,D对应N+,总有一个PN结起到反向阻断,不可能产生电流。一旦当U_{GS}不断增加,意味着G极与S极之间存在正向电场,此时两个N+之间的位置空穴就顺着电场线的方向往P型衬底方向移动,与此同时,P型衬底的电子往两个N+之间的位置移动。当U_{GS}不断增加到阈值电压(我们也称开启电压)U_{GS-th}时候,导电沟道形成。此时如果如果在D极与S极之间加正向电压U_{DS},就会产生漏极电流I_{D}

Q:有人可能会问,为啥GS两端电压必须要到阈值电压才可以呢?

A:这里我给大家举个例子,如果我们面前有条小溪,我们是不是无法过去,那怎么办呢,我们可以不断的往小溪里投掷大块石头,我们一旦给正向栅源电压,电子往沟道里填充,就相当于这个过程,是不是我们需要投一会大块石头,才能形成走的路,你投的越多,我们走的是不是越轻松,对应这里也是一样,你电压加的越大,电子移动的速度越快,沟道形成的就越快。但是一旦我们石头投掷的区域够我们走了,是不是再怎么投掷都不会增加我们过桥的速度呀,沟道也是这样。

三、MOSFET的寄生参数

       接下来,我们要好好阐述一下MOSFET的寄生参数,因为这个对后续驱动电路的设计和分析有很大影响。还是接着第二个标题原理,我们继续谈,是不是我们都必须加直流电压,不加电压就不行,而且电压增加好像还不是线性变化的,基于上面这几点,我们分析一下,提取核心词:阻碍+非线性,我们能联想到那些,是不是就电感或者电容,然后电感是阻碍交流,这里是直流电压,所以我们寄生参数选择电容最为合适不过了。

       首先我们有3个极,每个极之间其实都有阻碍,因此我们就有了3个电容,分别为:G极-S极之间的电容C_{GS}、G极-D极之间的电容C_{GD}以及D极-S极之间的电容C_{DS}。根据高中我们学电容器的时候知道,电容值与电压成反比,这里也是一样。

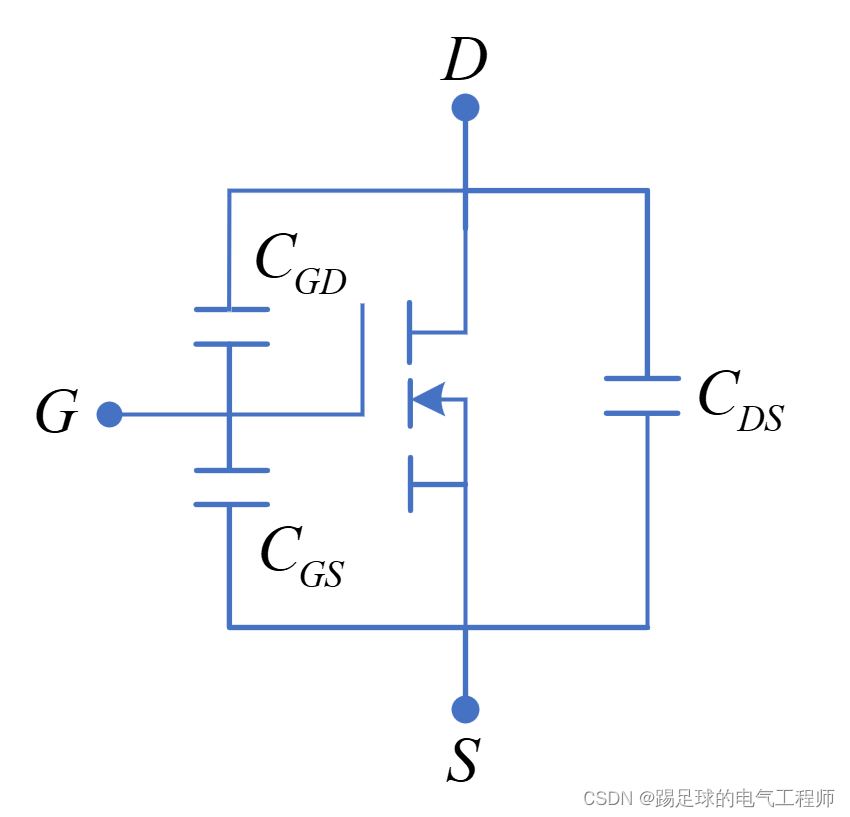

图四  N沟道增强型MOSFET寄生参数模型(忽略二极管)

但是值得注意的是我们通常看到的MOSFET的Datasheet中,给的并不是这三个参数,它们一般会出现:

C_{iss}输入电容
C_{oss}输出电容
C_{rss}反馈电容

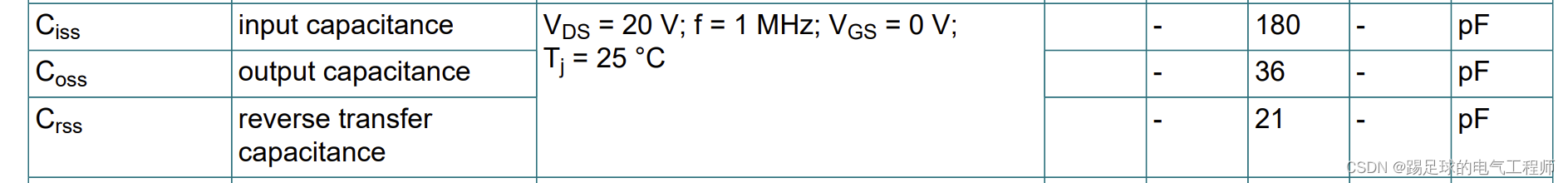

图五  某MOSFET数据手册部分

因此我们需要如何处理呢?明天我们再更新。

四、MOSFET的稳态特性与动态特性

五、MOSFET Datasheet中的主要参数

六、驱动电路设计与分析
