引言：

       今天在公司我给同事通过邮箱发了一些原理图和PCB文件，然后他下载以后在使用的时候出现了一些问题，这些问题我想大家也经常遇到，无论是高校里，硬件平台师兄师姐师弟师妹之间的传承，还是企业里面老带新之间的文件传递。都会出现你获得原理图和PCB不一定是在同一个文件夹里。今天我们来汇总一下，当我们拿到别人给的文件该如何去使用起来。

一、原理图与PCB文件没有交互，无法使用快捷键直接定位

如下图所示：按序号顺序操作哦

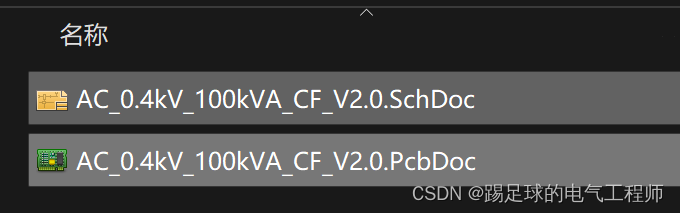

1、如果你从别人哪里只获得了原理图和PCB文件，你需要左键单击你需要的，然后超过一个就需要按住ctrl键，再左键单击，直到你需要的全部选择完毕，然后右键选择AD打开；

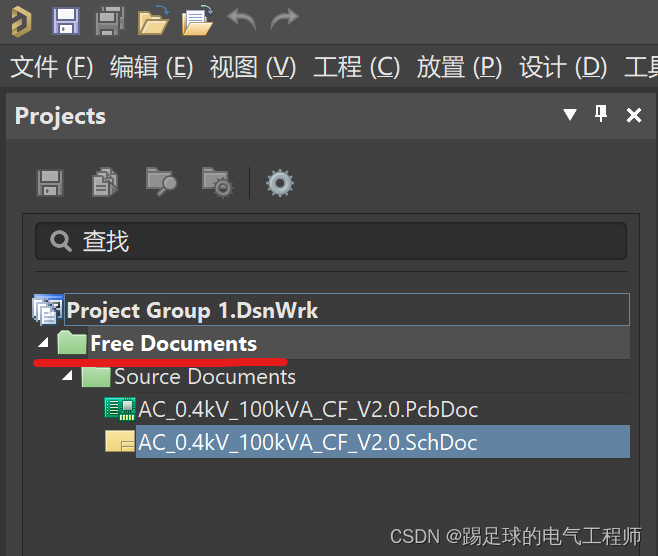

 2、这是你可以在原理图中选择一个元器件然后快捷键T+S，你发现屏幕一点变化没有，如果你也有这样问题，那么恭喜你，接下来的操作是你需要的；首先你会发现你的原理图和PCB文件是下图Free Documents；

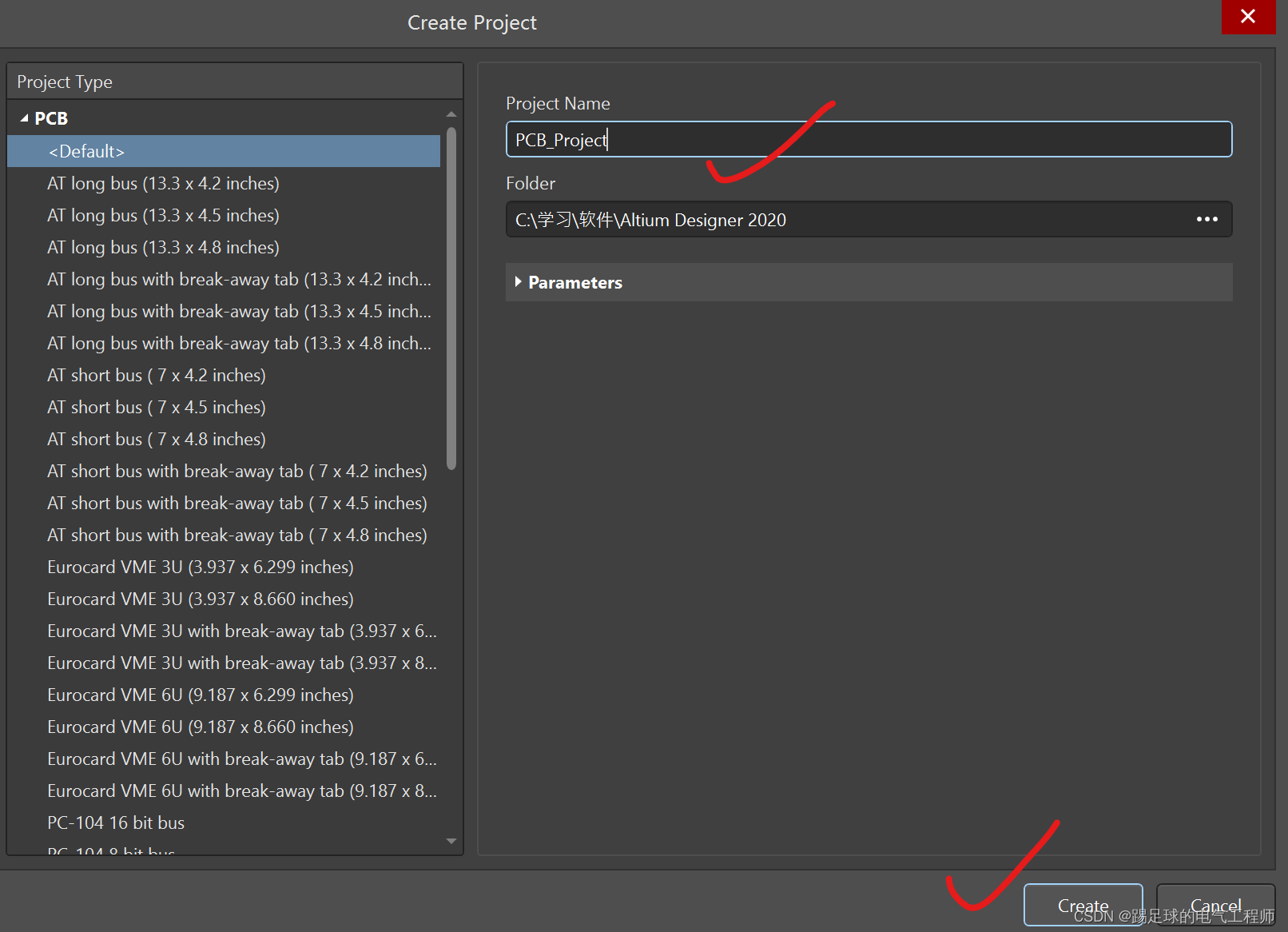

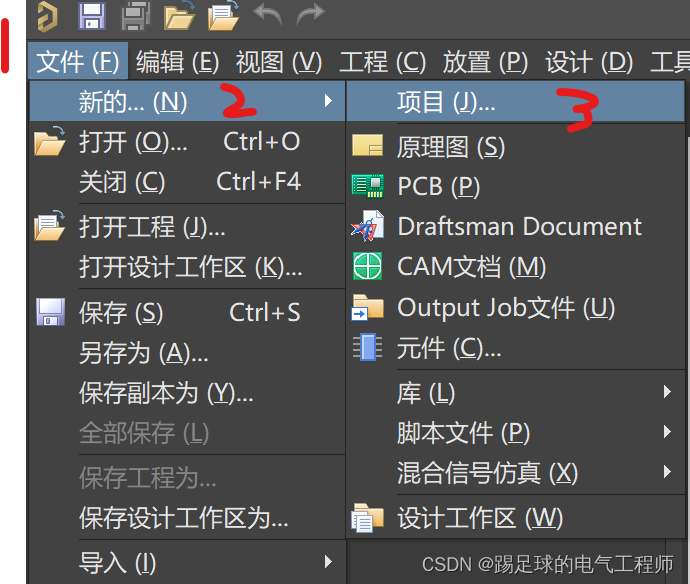

3、你需要让你刚才打开的原理图和PCB文件交互，必须在同一个PCB Project下面，如下图操作； 先点击文件（英文版本File）——新的（英文版本new）——项目（英文版本project）——弹窗Create Project（英文版本Create Pcb project）；

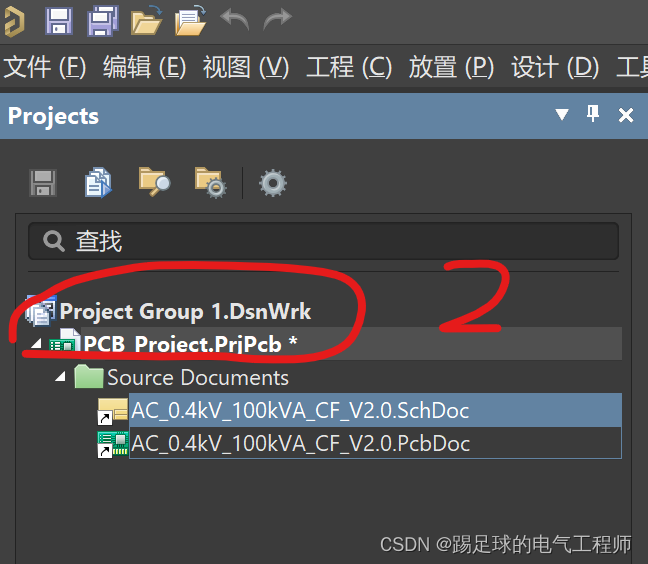

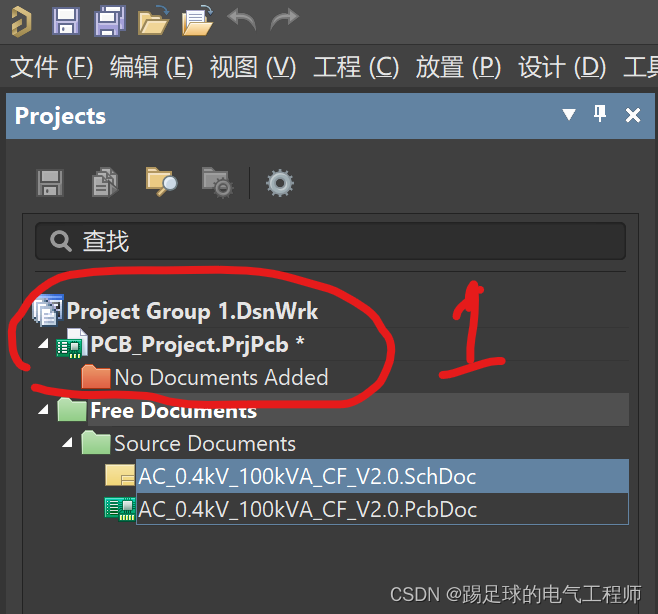

4、接下来你可以看到下图序号1的项目组，里面是空的，有红色文件夹，这个时候你把下面的原理图和PCB文件拖动到刚建立的文件夹里，可以变成下图序号2的情况；

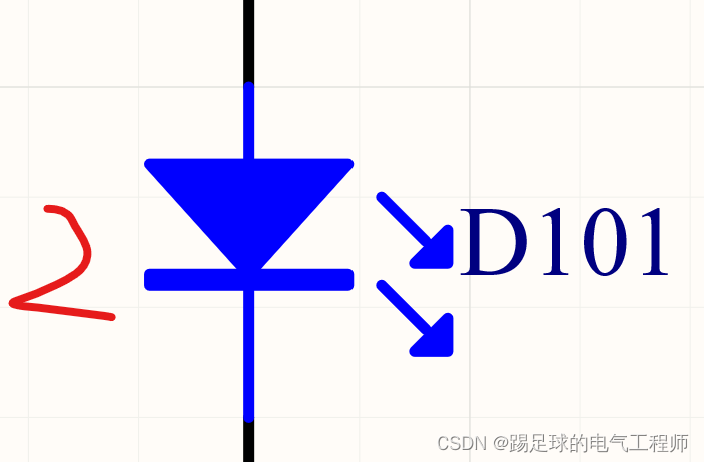

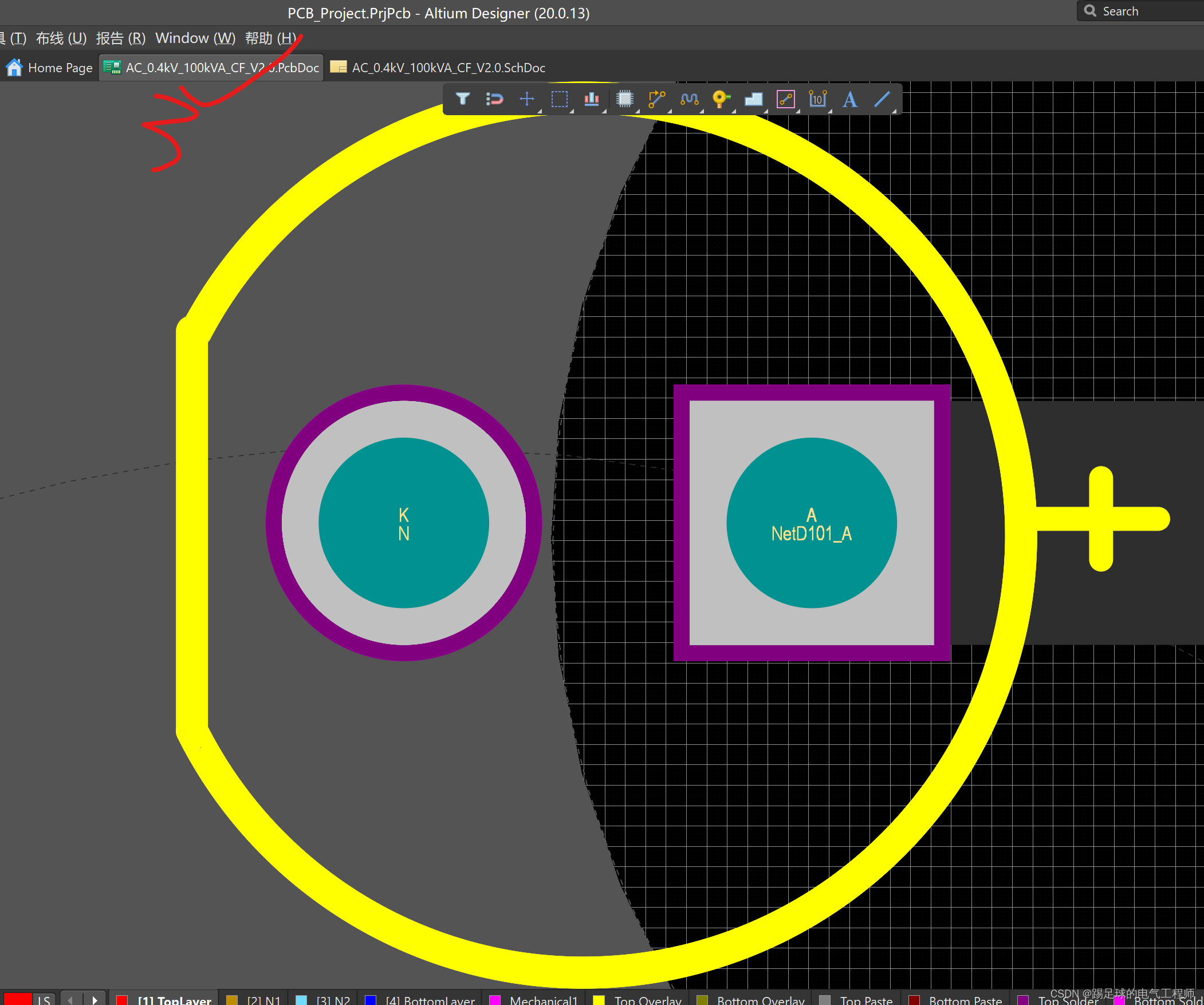

5、接下来我们来演示一下点击原理图中的D101二极管，然后再PCB中显示定位，首先注意在英文字体下，按快捷键T+C,然后鼠标左键点击原理图的D101，然后屏幕会快速出现PVB位置后消失，怎么办呢，此后先单击右键，然后再点击PCB文件即可，如下看序号顺序来操作.

 二、快捷键看想看的层

如下图所示：按序号顺序操作哦

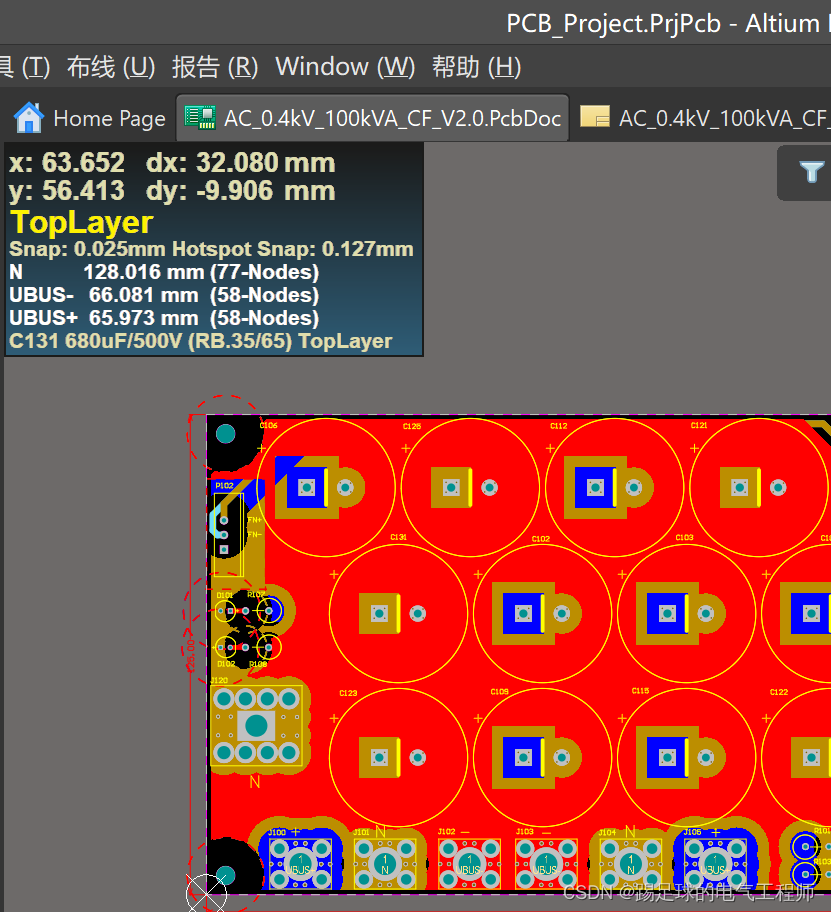

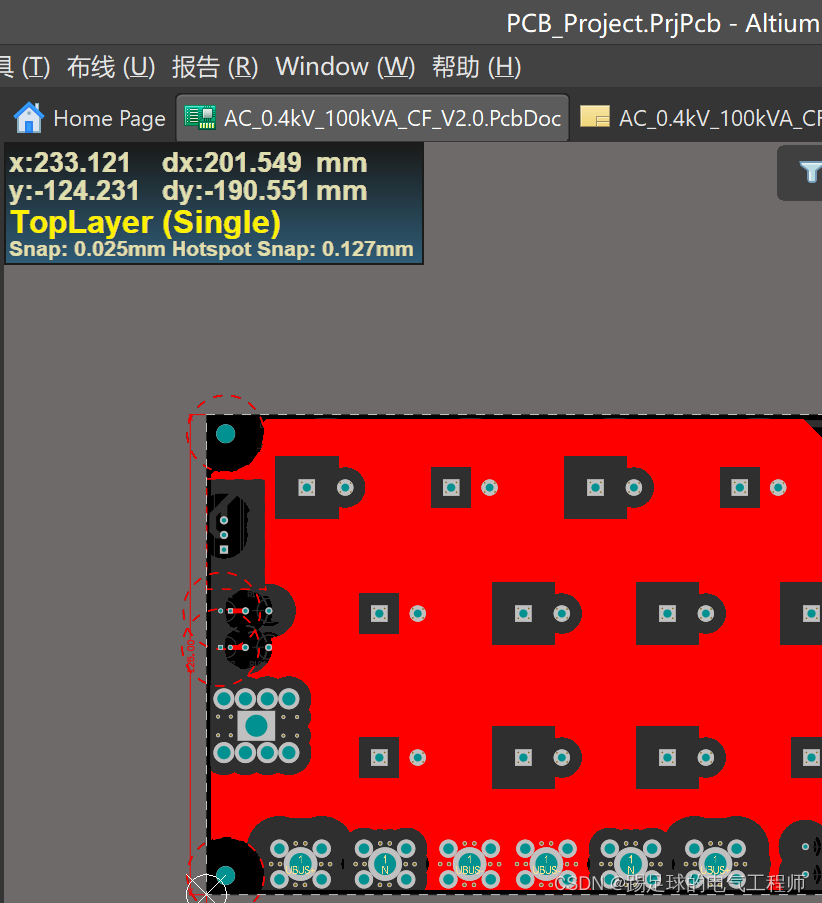

1、首先打开PCB文件，会出现下面第一幅图；然后我们按快捷键shift+S，注意同样是在英文字体模式下哦，会现在下面第二幅图；然后我们再按快捷键shift+S，注意同样是在英文字体模式下哦，会现在下面第三幅图；然后我们再按快捷键shift+S，注意同样是在英文字体模式下哦，会现在下面第四幅图；大家仔细观察一下可以发现，每按一次会隐藏掉一些层，最后那一层，你可以根据你的需要来在下面层的地方来选择，想看啥就高亮那一层。



 三、原理图与PCB分屏与分屏结束

有的时候我们办公地方没有显示屏，那么我们就不太方便原理图和PCB对应着看，让你头大，还好AD比较贴心，支持原理图和PCB分屏，而且还可以有选择的分屏

如下图所示：按序号顺序操作哦

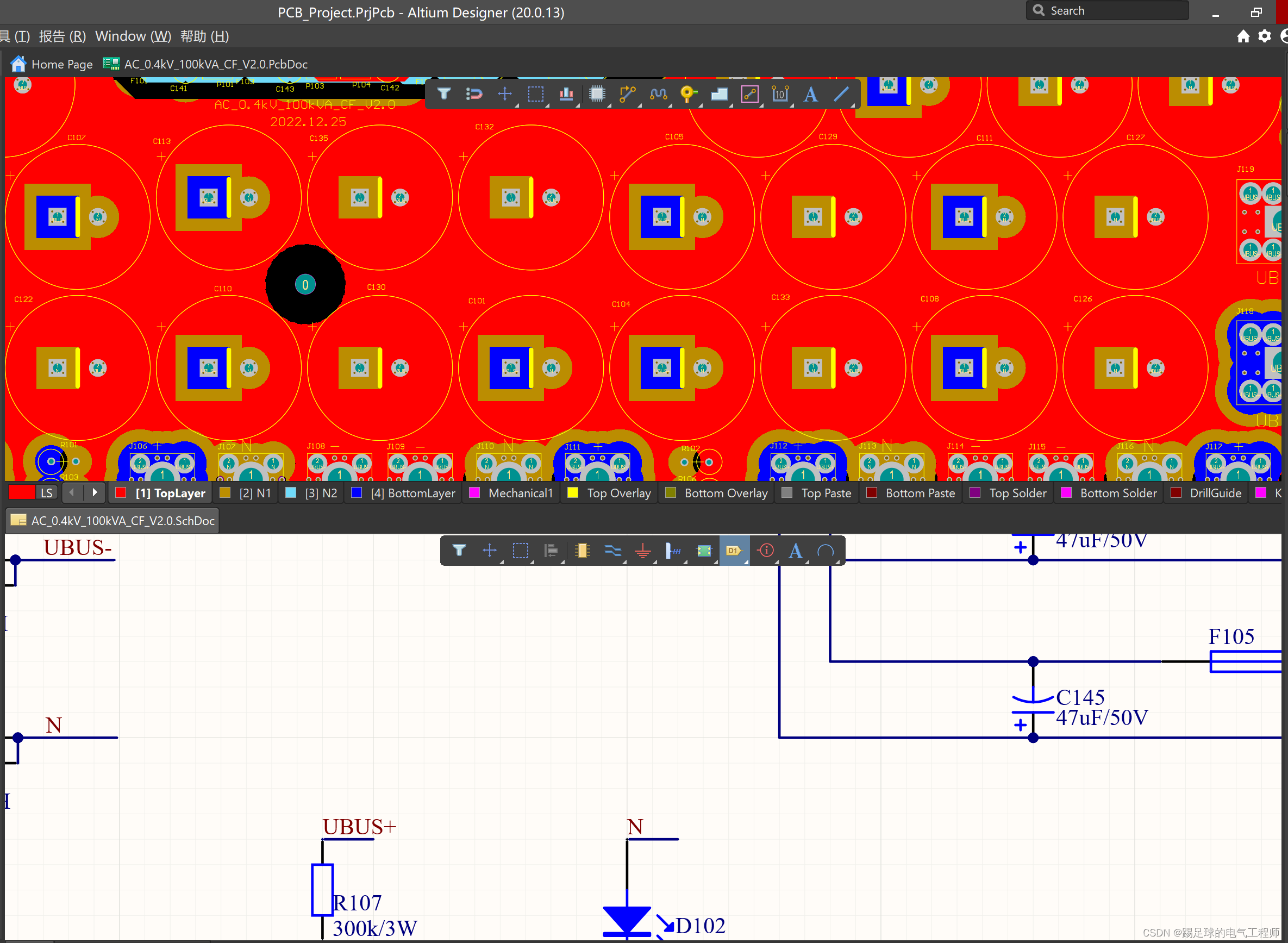

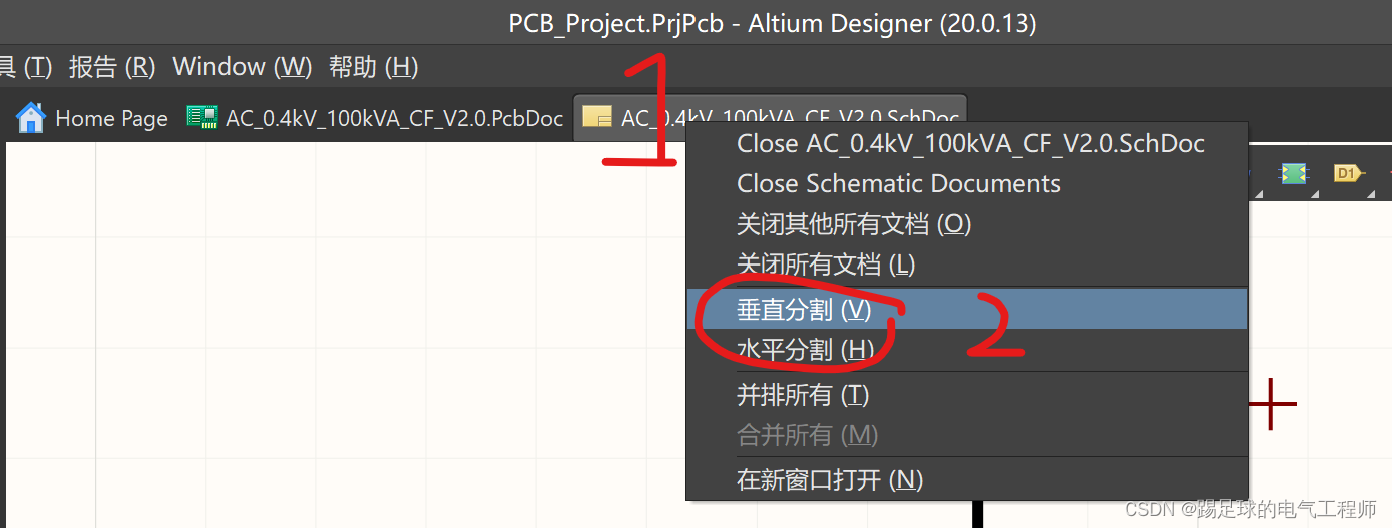

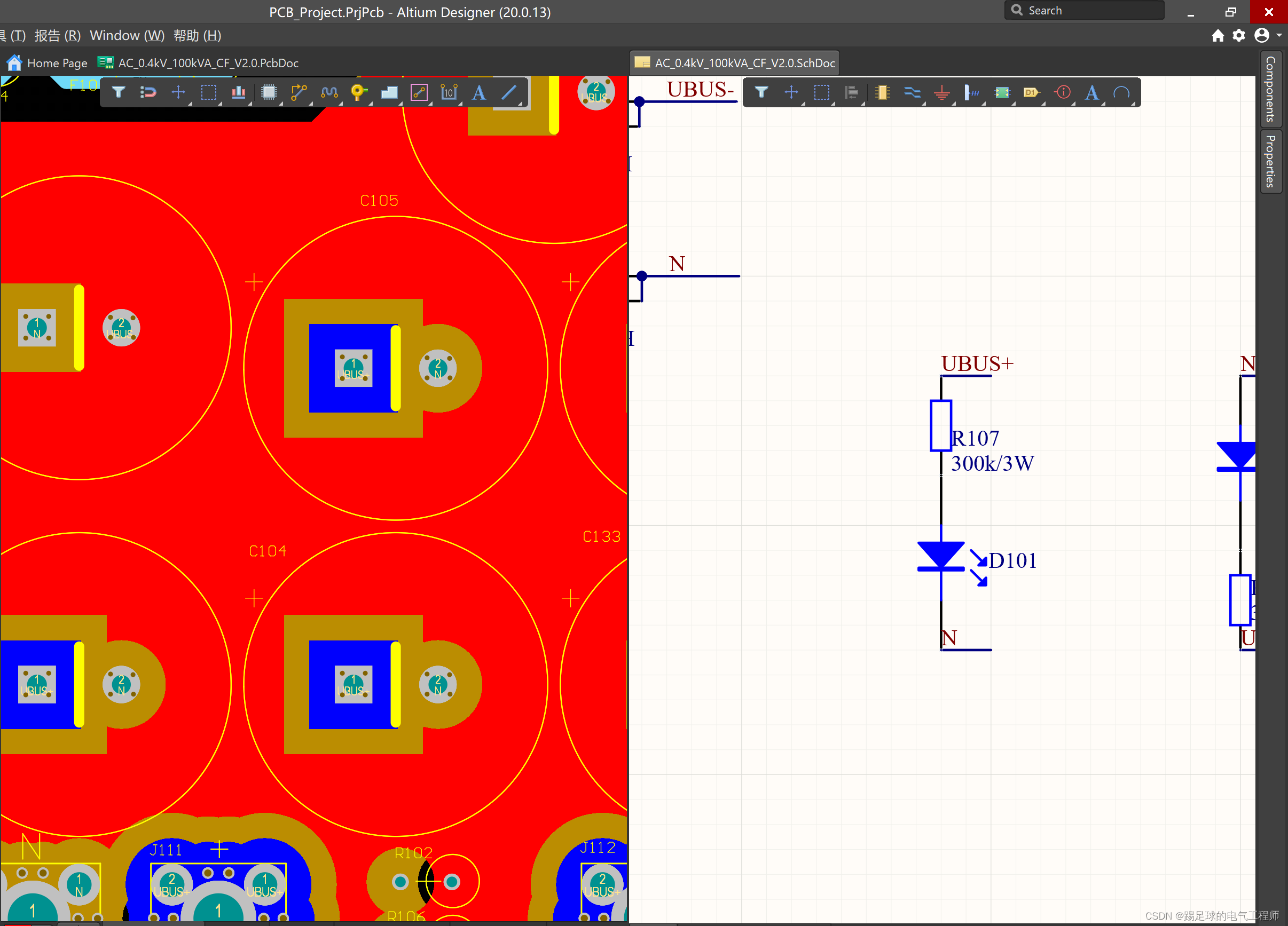

1、在Home Page右边的原理图或者PCB处，右键单击——选择垂直分割或者水平分割（英文版本 split Vertical 垂直分屏或者split horizontal 水平分屏）即可，如下第二幅图为垂直分屏，如下图三为水平分屏；

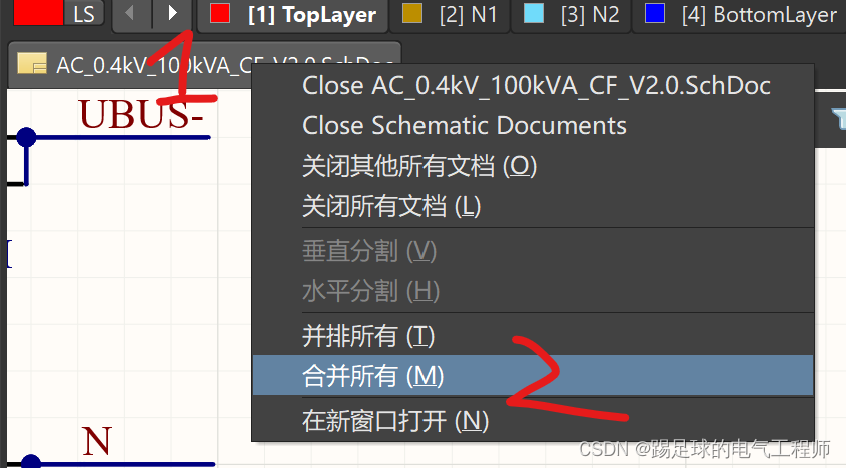

 2、当我们分屏理解了某一部分，不想再分屏了，我们也可关闭分屏，选择原理图或者PCB还是刚才一样的操作，右键单击，选择合并所有（英文版本 Merge All）。

最后，今天就先分享到这里哈，我们下期再见，欢迎您的阅读。
