Allegro如何统计过孔的数量的三个方法操作指导

Allegro本身支持过孔数量的统计，有以下三种方法，具体操作如下
方法一

  1. 打开颜色管理器
    在这里插入图片描述

  2. 关闭所有的层面
    在这里插入图片描述

  3. 把所有过孔的层面打开
    在这里插入图片描述

  4. 用show element的命令
    在这里插入图片描述

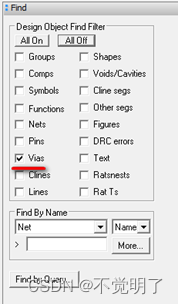

  5. Find只选择vias
    在这里插入图片描述
