Altium格式PCB转换成Allegro操作指导

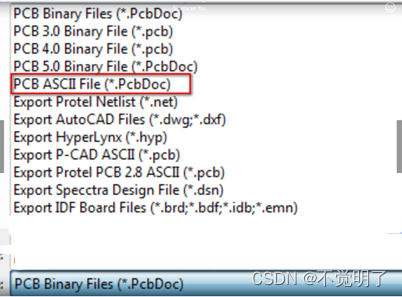

  1. 首先打开Altium Design的PCB文件,输出一个“PCB ASCII File（*.pcbdoc）”格式的文件。如下图
    在这里插入图片描述

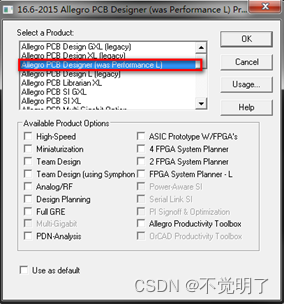

  2. 打开Allegro，选择was performance L模式，新建空白的brd。
    在这里插入图片描述

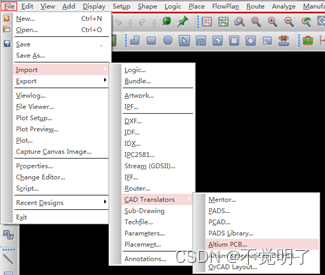

  3. 导入Altium PCB
    在这里插入图片描述

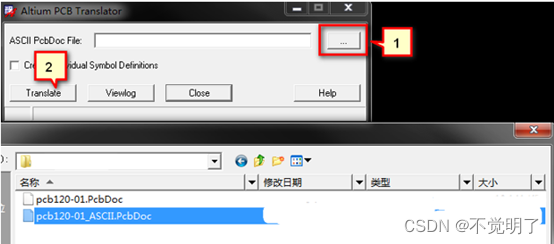

  4. 选择文件转换即可
    在这里插入图片描述

  5. 转换成功
