HFSS印刷偶极子天线（3）

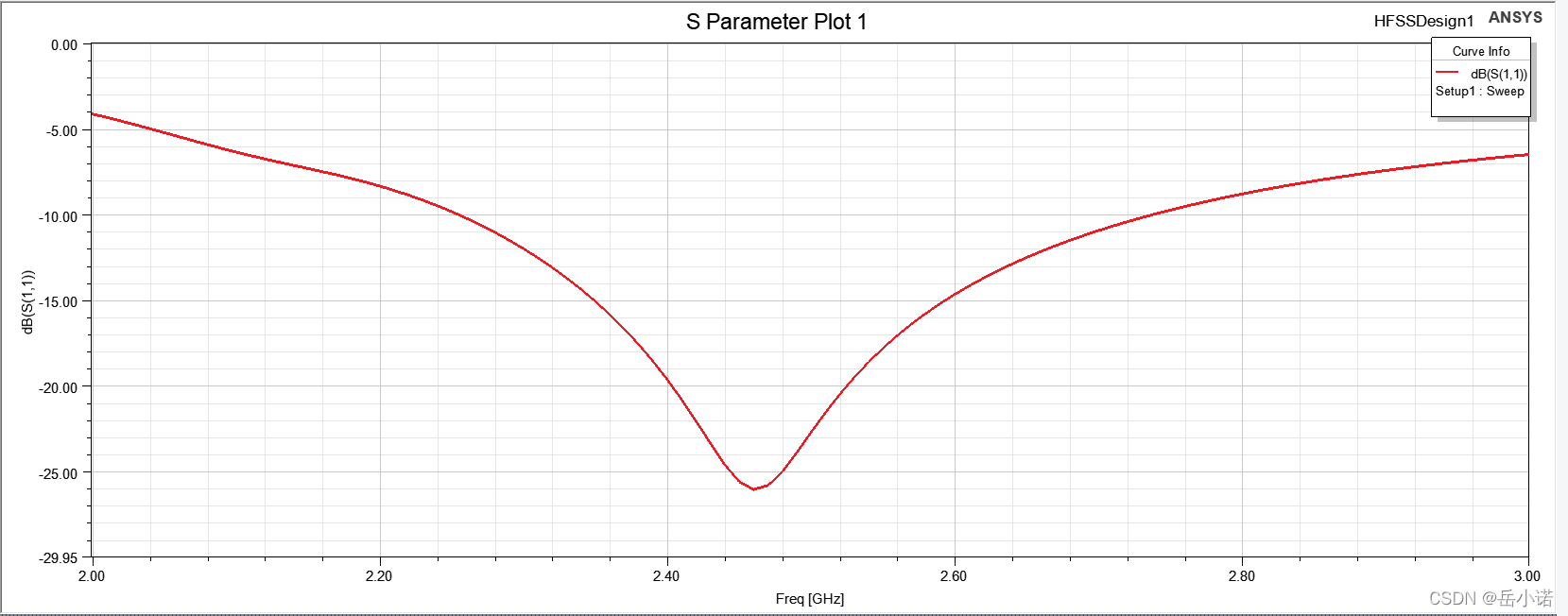

1.回波损耗S11

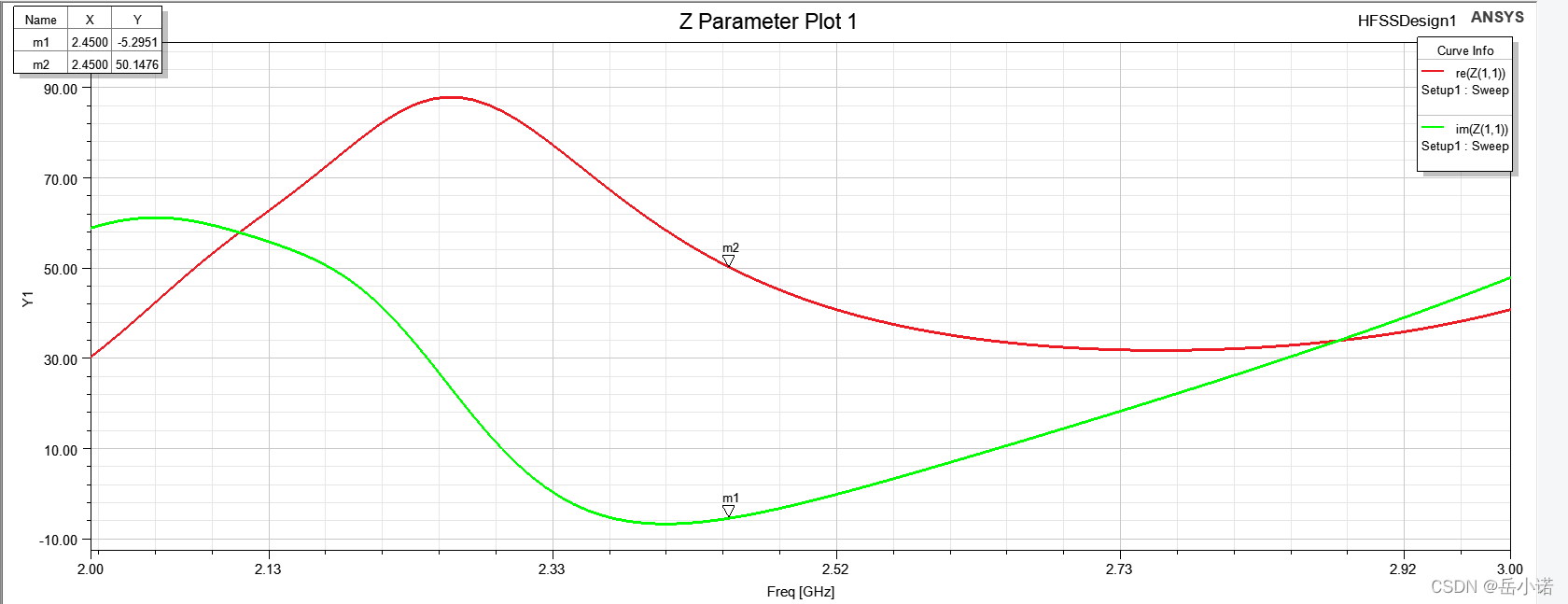

2.输入阻抗Z11



可见输入阻抗与同轴线阻抗近似相等，匹配效果较好。

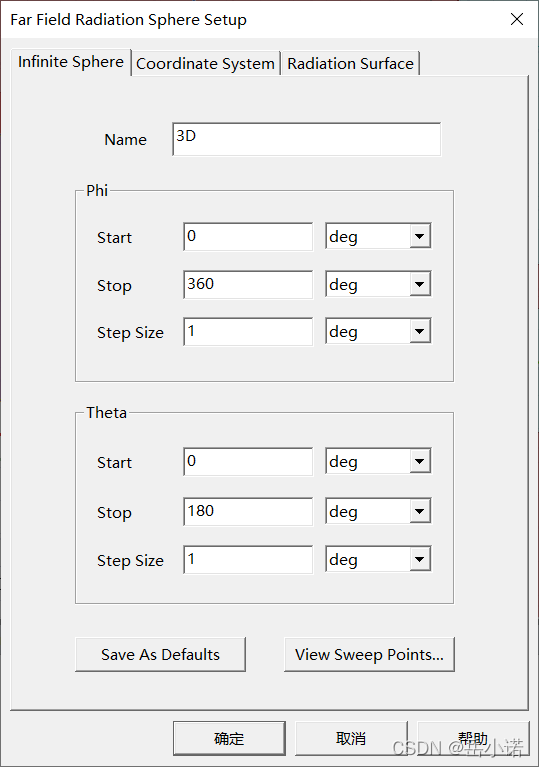

3.定义三维观测面，查看三维方向图

其他XOY、XOZ、YOZ平面方向图感兴趣的自己看一下。

分析天线臂长度对中心频率的影响

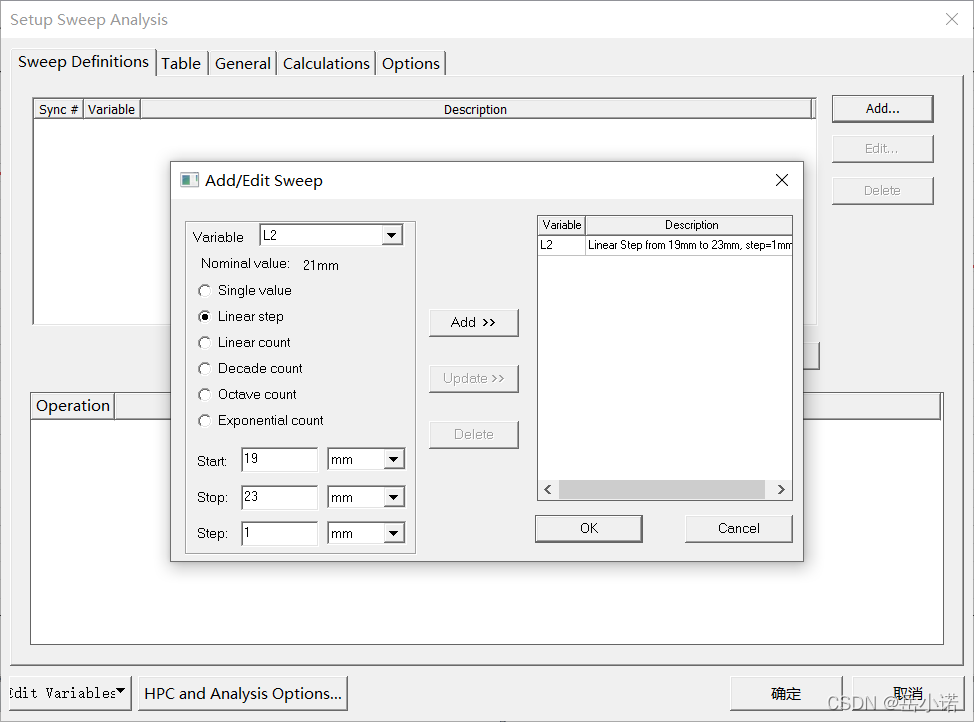

1.添加参数扫描

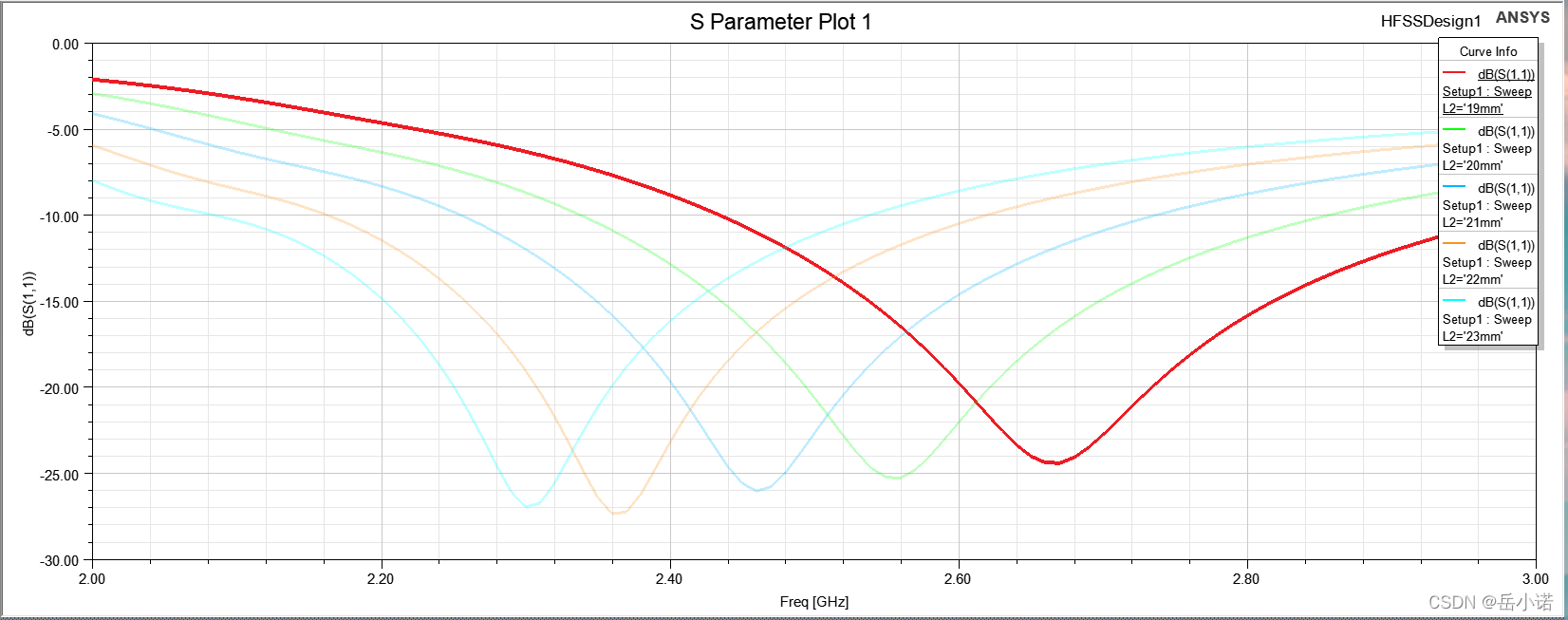

 2.运行参数扫描分析并查看结果

天线谐振频率随振子臂长增加而降低。

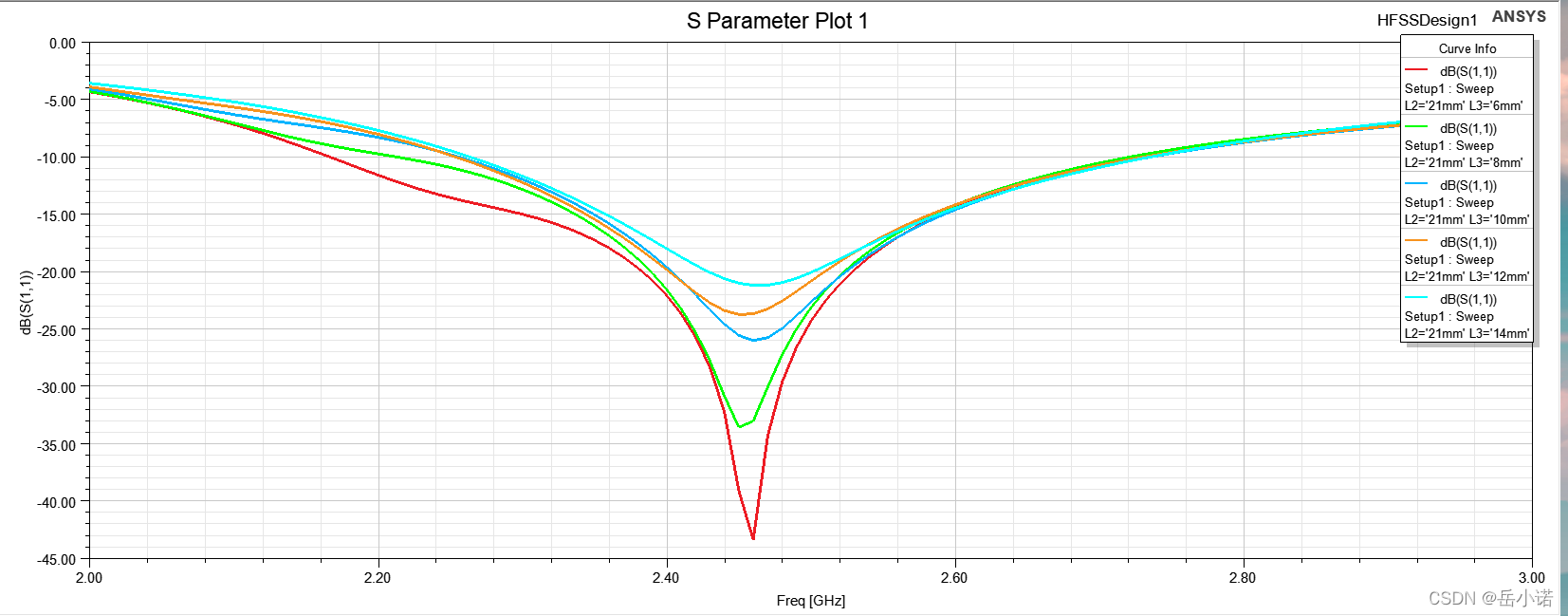

分析三角形宽度对带宽的影响



三角形越宽，带宽越宽。但回波损耗减小，天线性能变坏。
