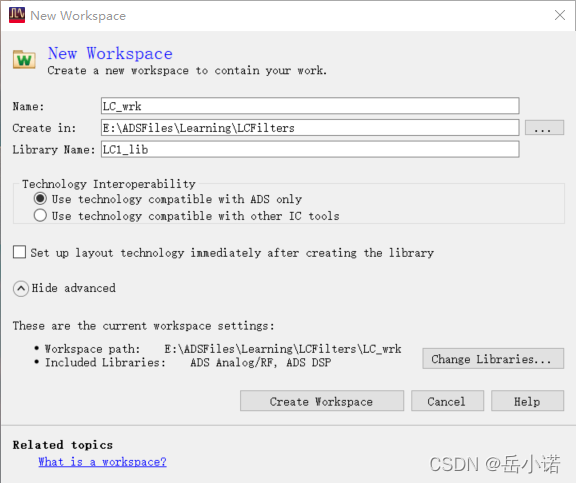

1.新建工程&新建原理图

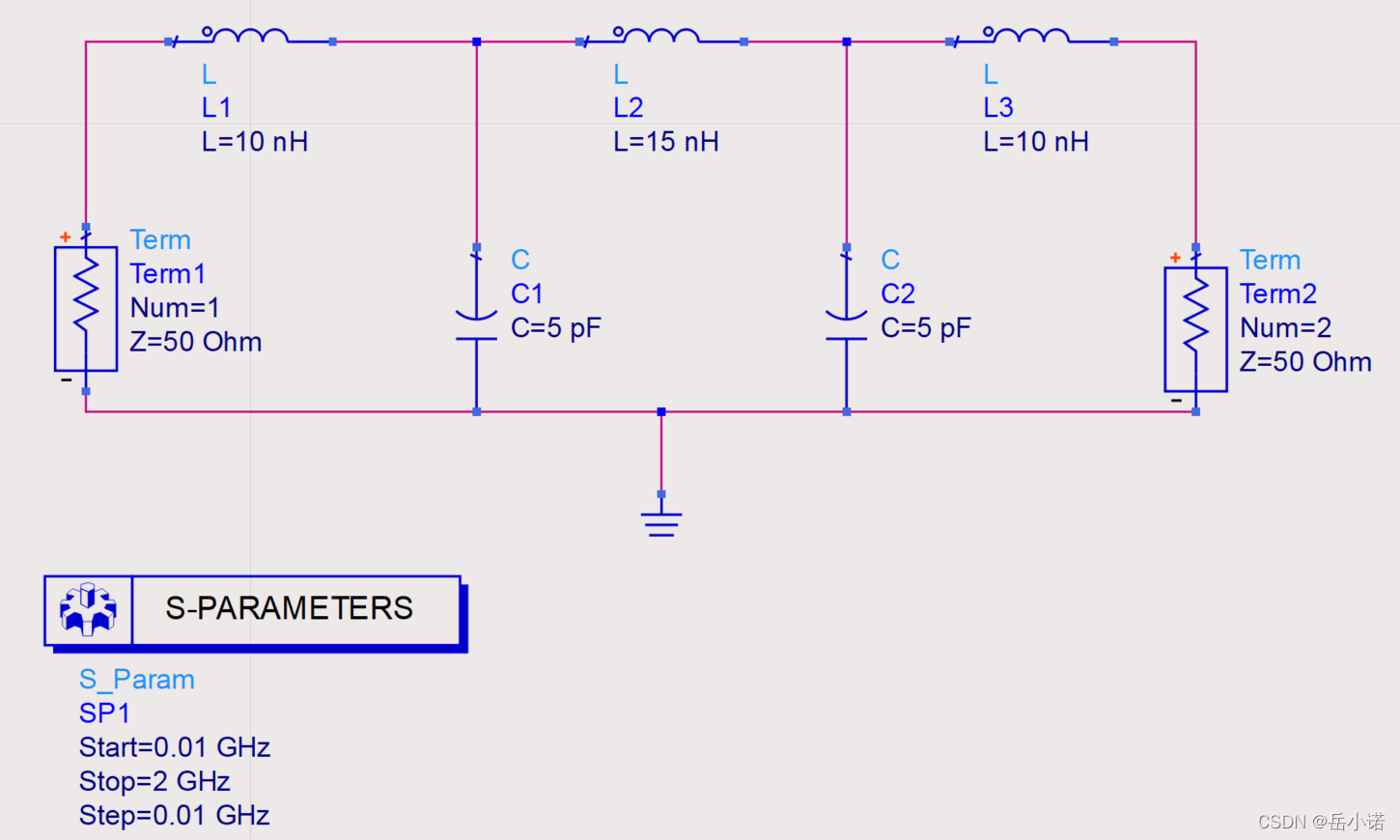

2.绘制原理图，各参数如图所示



3.单击元器件可设置属性以及要显示的选项



4.仿真相关设置入口

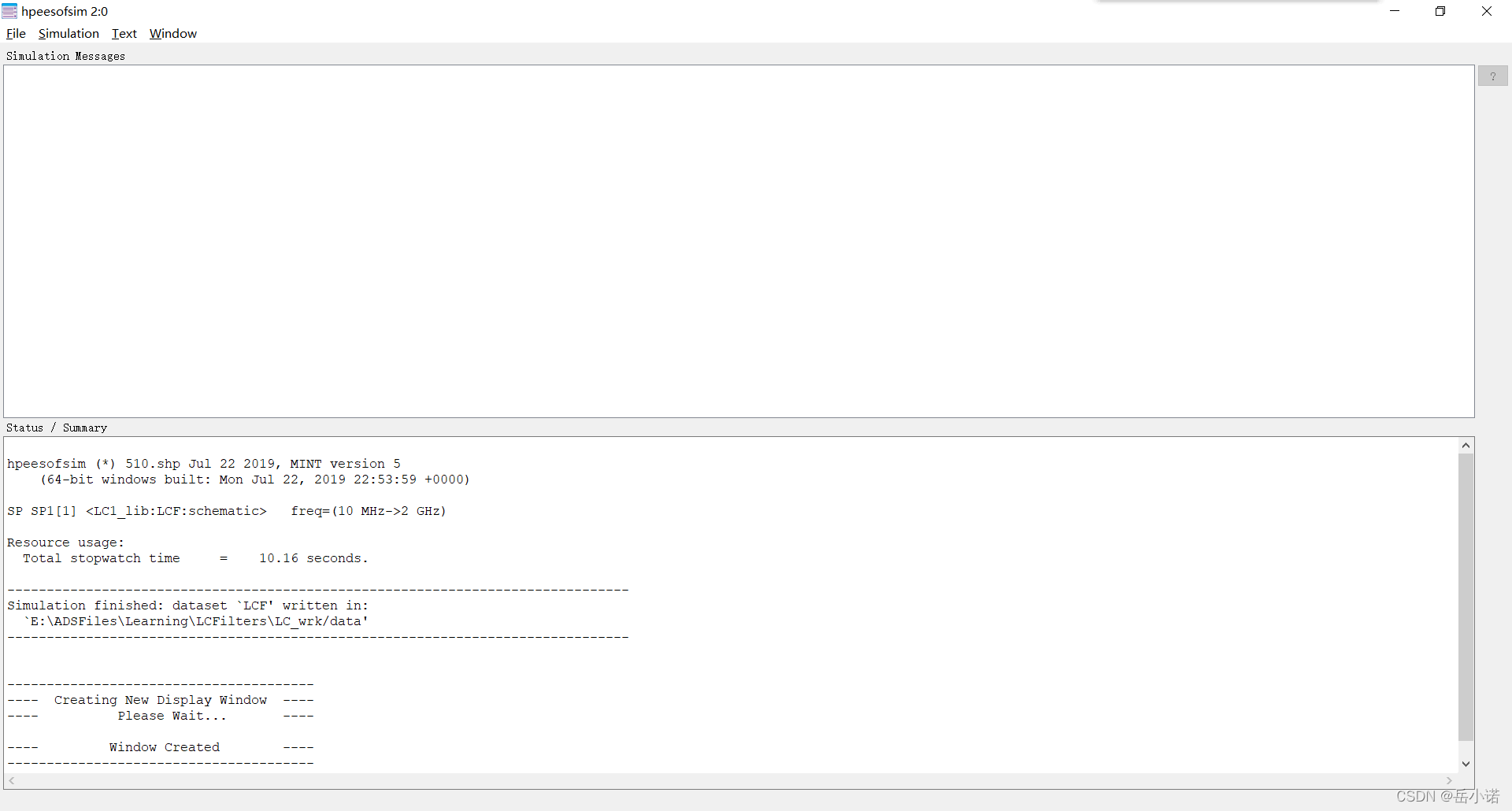

5.启动仿真，会自动弹出状态窗口

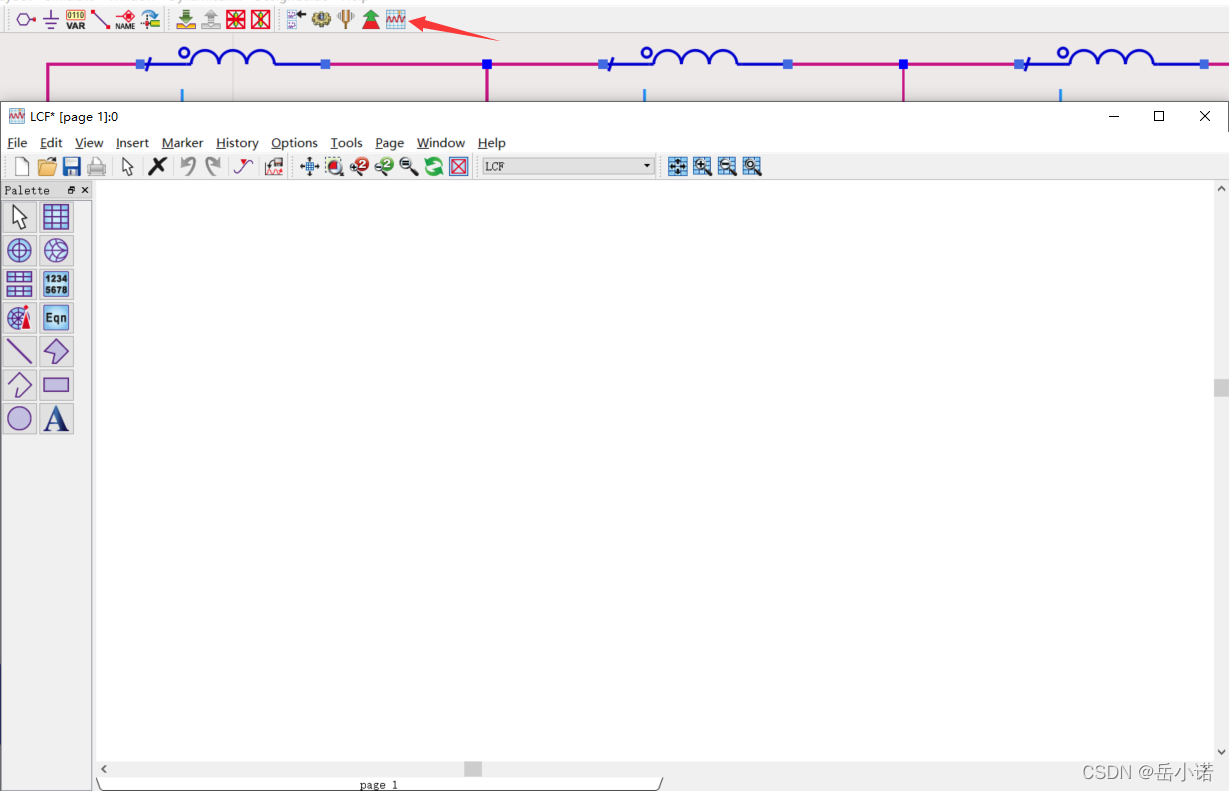

6.仿真结束自动生成数据窗口

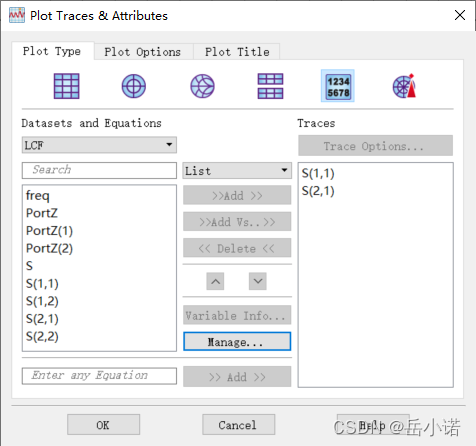

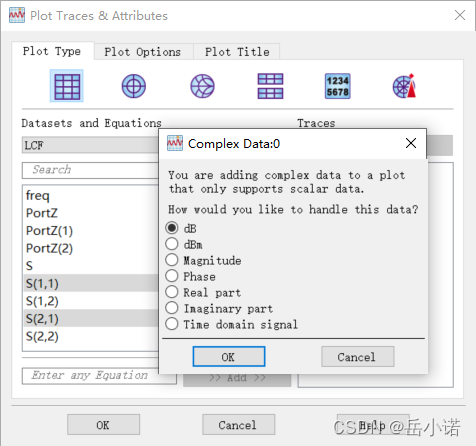

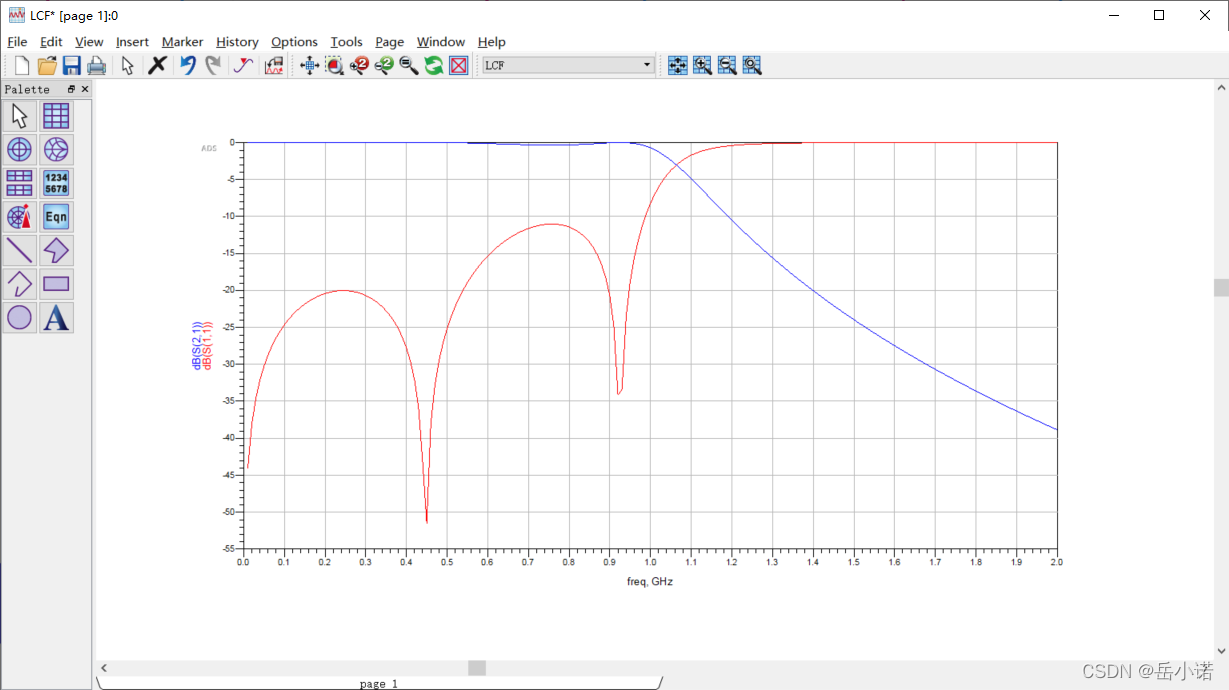

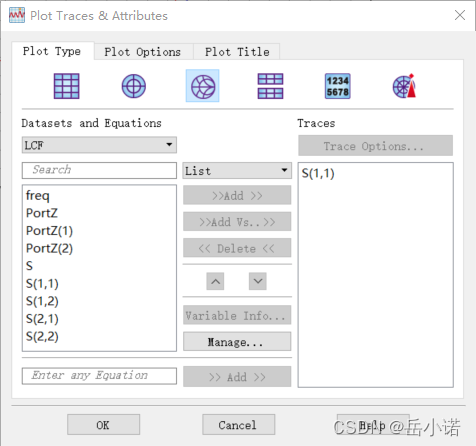

7. 创建直角坐标查看S(1,1)、S(2,1)

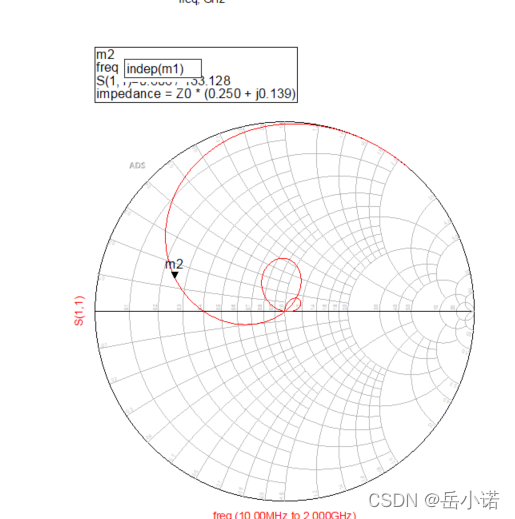

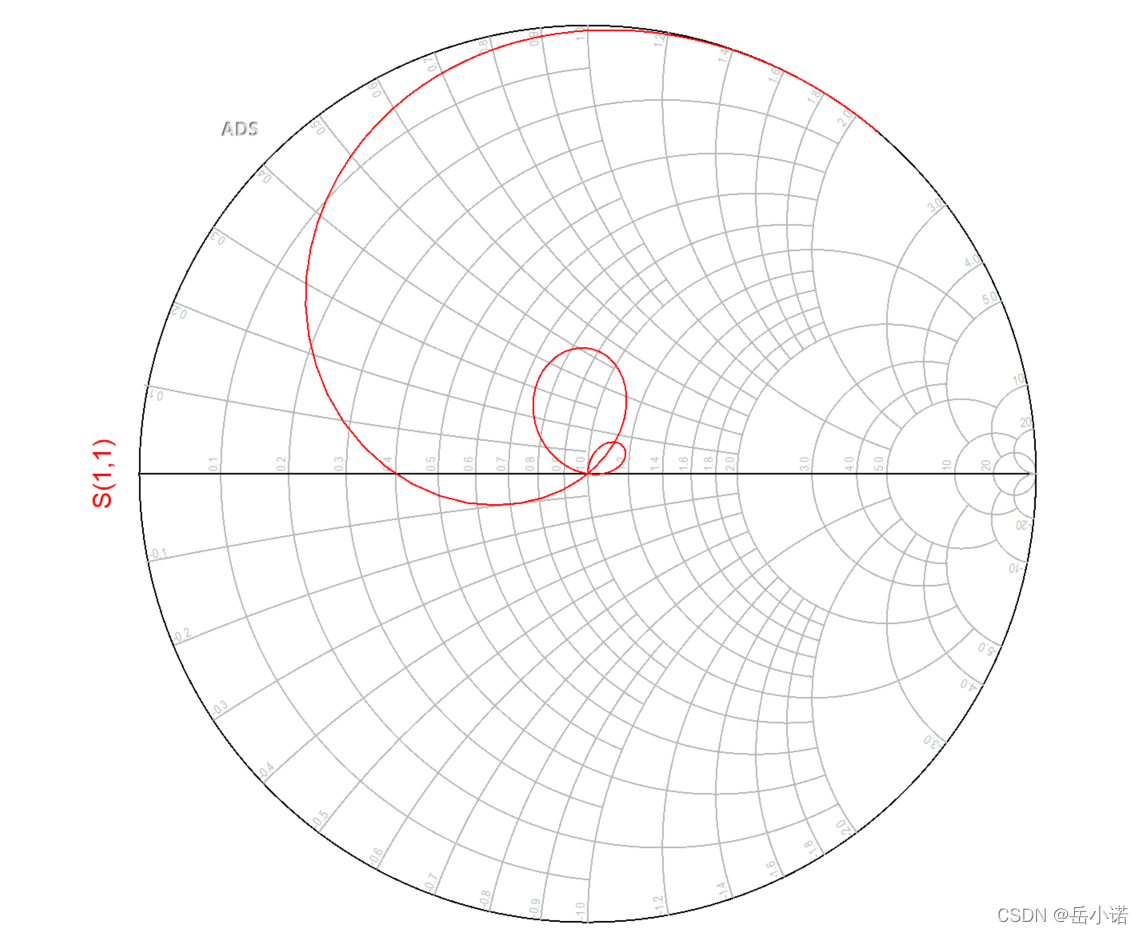

8. Smith圆图

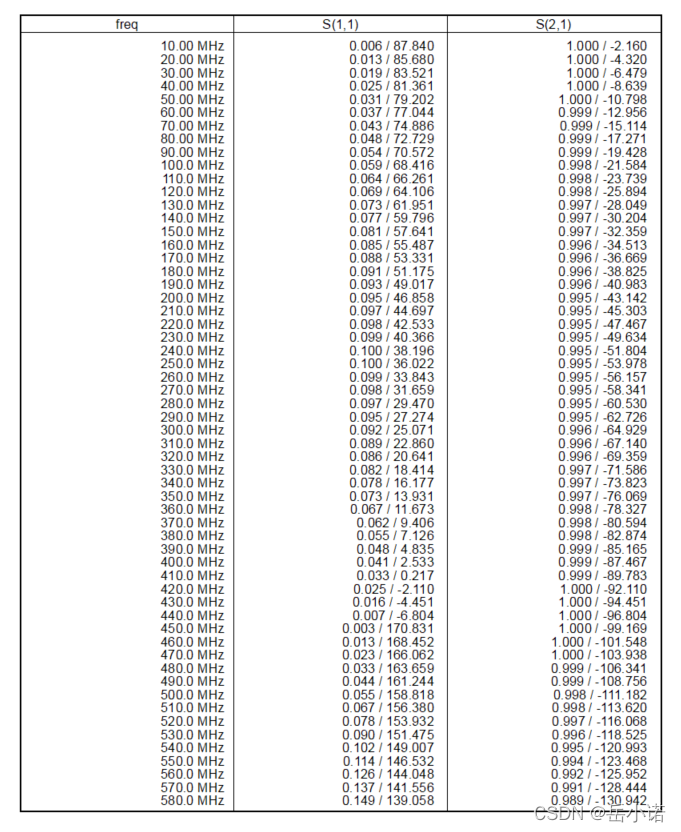

9.数据表（幅度/相位）

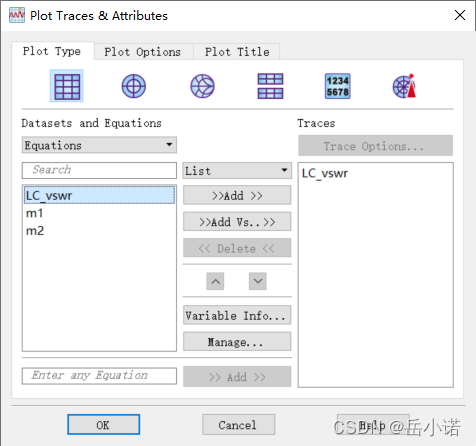

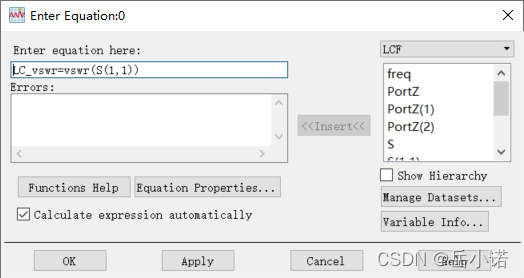

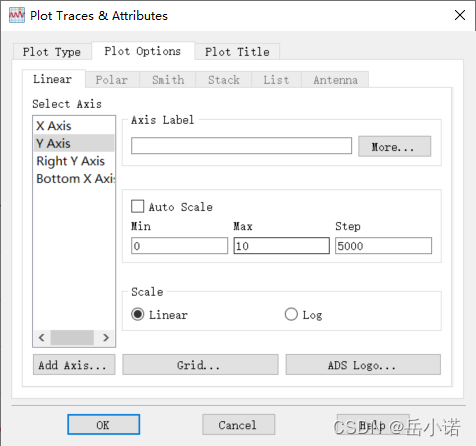

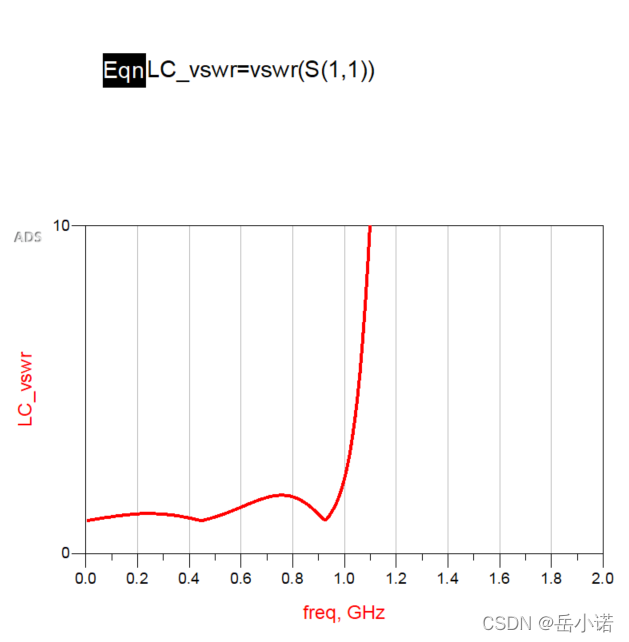

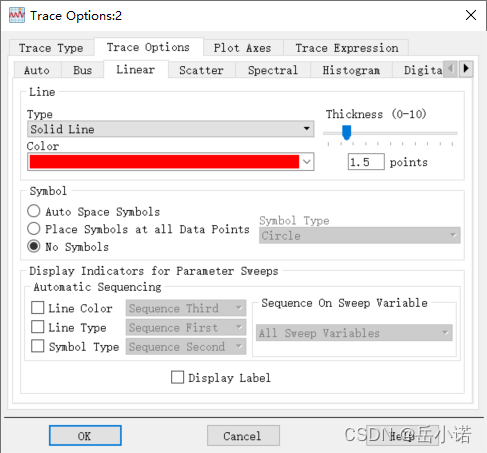

10. 设置函数&直角坐标形式查看函数&双击调整坐标系&双击线调整线的属性









11.做完第一个标记后，做第二个标记并做修改如图，可使第二个标记跟着第一个标记做变化
