Cortex-M3概览

Cortex-M3简介

Cortex-M3是ARM公司推出的一款32位处理器内核，广泛应用于嵌入式系统中。它具有高性能、低功耗、易于使用等特点，适用于各种应用场景，如消费电子、工业控制、汽车电子等。

主要特点

32位处理器内核：
- 内部数据路径、寄存器和存储器接口均为32位。
- 采用哈佛结构，具有独立的指令总线和数据总线，可以并行取指和数据访问，提升性能。
统一的存储器系统：
- 指令总线和数据总线共享同一个存储器空间，可寻址空间为4GB。
- 支持小端模式和大端模式。
可选的MPU（存储器保护单元）：
- 提供存储系统功能，用于保护存储器区域，防止非法访问。
调试支持：
- 内置多种调试组件，如指令断点、数据观察点等。
- 支持高级调试功能，如指令跟踪和多种类型的调试接口（如JTAG、SWD等）。

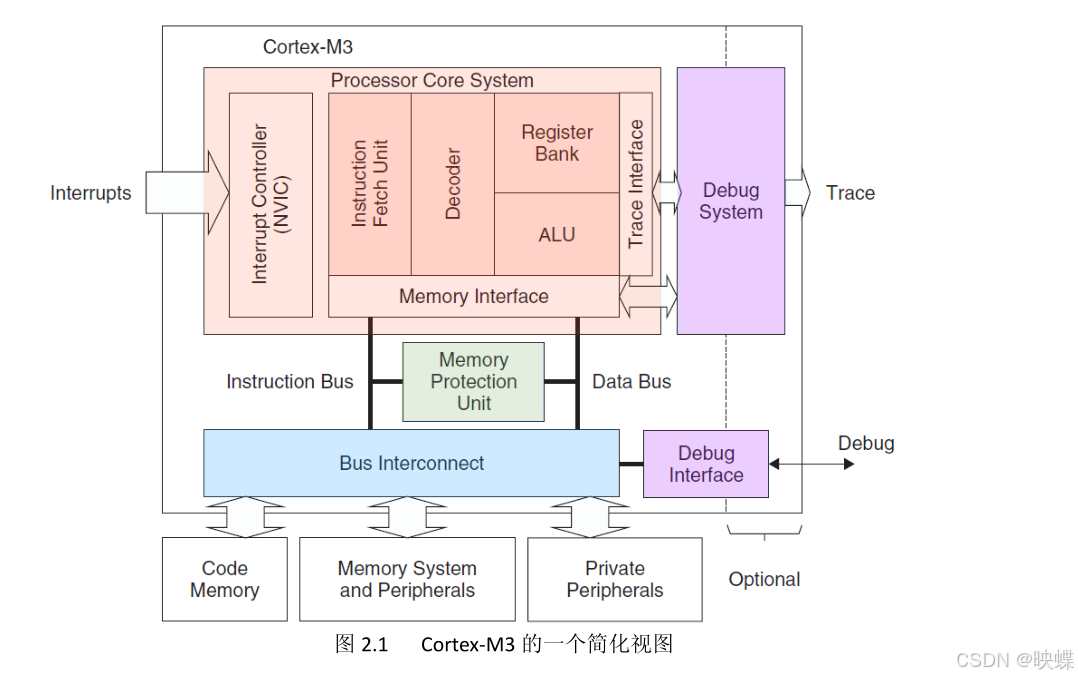

架构特点

哈佛结构：
- 独立的指令总线和数据总线，允许取指和数据访问并行进行，提高性能。
- 数据访问不再占用指令总线，从而提升性能。
多总线接口：
- 内部含有多条总线接口，每条总线接口都为特定应用场合优化，可以并行工作。
统一的存储器系统：
- 指令总线和数据总线共享同一个存储器空间，可寻址空间为4GB。
- 支持小端模式和大端模式。
可选的MPU：
- 提供存储系统功能，用于保护存储器区域，防止非法访问。
- 在需要的情况下，可以使用外部的cache。
调试支持：
- 内置多种调试组件，如指令断点、数据观察点等。
- 支持高级调试功能，如指令跟踪和多种类型的调试接口（如JTAG、SWD等）。

在这里插入图片描述

Cortex-M3寄存器组

Cortex-M3处理器拥有一组丰富的寄存器，用于支持高效的数据操作和系统控制。以下是Cortex-M3寄存器组的详细介绍：

通用寄存器（R0-R12）

R0-R12：这些寄存器是32位通用寄存器，用于数据操作。
- R0-R7：低寄存器，大多数16位Thumb指令只能访问这些寄存器。
- R8-R12：高寄存器，32位Thumb-2指令可以访问所有寄存器。

堆栈指针（R13）

R13：堆栈指针（SP），用于管理堆栈。
- 主堆栈指针（MSP）：复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包括中断服务例程）。
- 进程堆栈指针（PSP）：由用户的应用程序代码使用。
- Banked R13：Cortex-M3拥有两个堆栈指针，但同一时刻只能使用其中的一个。
- 堆栈对齐：堆栈指针的最低两位永远是0，这意味着堆栈总是4字节对齐的。

连接寄存器（R14）

R14：连接寄存器（LR），用于存储子程序的返回地址。
- 子程序调用：当调用一个子程序时，由R14存储返回地址。
- 减少访存次数：ARM为了减少访问内存的次数，把返回地址直接存储在寄存器中，从而提高了子程序调用的效率。

程序计数寄存器（R15）

R15：程序计数寄存器（PC），指向当前的程序地址。
- 修改执行流：通过修改PC的值，可以改变程序的执行流。

特殊功能寄存器

Cortex-M3内核还搭载了若干特殊功能寄存器，用于系统控制和状态管理。

程序状态字寄存器组（PSRs）：
- 记录ALU标志：包括零标志（Z）、进位标志（C）、负数标志（N）、溢出标志（V）。
- 执行状态：记录当前的执行状态。
- 当前正服务的中断号：记录当前正在处理的中断号。
中断屏蔽寄存器组（PRIMASK, FAULTMASK, BASEPRI）：
- PRIMASK：除能所有中断，但不可屏蔽中断（NMI）不受影响。
- FAULTMASK：除能所有fault，NMI不受影响，被除能的faults会“上访”。
- BASEPRI：除能所有优先级不高于某个具体数值的中断。
控制寄存器（CONTROL）：
- 定义特权状态：决定当前的特权级别。
- 决定使用哪一个堆栈指针：选择使用MSP还是PSP。

寄存器功能总结

寄存器	功能
xPSR	记录ALU标志（Z, C, N, V），执行状态，当前正服务的中断号
PRIMASK	除能所有中断，NMI不受影响
FAULTMASK	除能所有fault，NMI不受影响，被除能的faults会“上访”
BASEPRI	除能所有优先级不高于某个具体数值的中断
CONTROL	定义特权状态，决定使用哪一个堆栈指针

操作模式和特权级别

Cortex-M3处理器支持两种操作模式和两级特权操作，以提供灵活的系统控制和安全性。

操作模式

Cortex-M3处理器支持两种操作模式：

处理者模式（Handler Mode）：
- 用于执行异常服务例程（包括中断服务例程）。
- 异常服务例程必须在特权级下执行。
线程模式（Thread Mode）：
- 用于执行主应用程序代码。
- 线程模式下既可以使用特权级，也可以使用用户级。

特权级别

Cortex-M3处理器支持两级特权操作：

特权级（Privileged）：
- 具有完全的系统访问权限，可以访问所有范围的存储器，并执行所有指令。
- 在特权级下，程序可以为所欲为，但也可能会切换到用户级。
用户级（User）：
- 具有有限的系统访问权限，不能访问某些资源。
- 用户级的程序不能直接修改CONTROL寄存器以回到特权级，必须通过系统调用（SVC）触发异常，由异常服务例程批准后才能重新进入特权级。

操作模式和特权级别的转换

复位后：
- 处理器默认进入线程模式，特权级访问。
从用户级到特权级的转换：
- 唯一途径是通过异常。当触发异常时，处理器总是先切换到特权级，并在异常服务例程执行完毕后返回先前的状态。

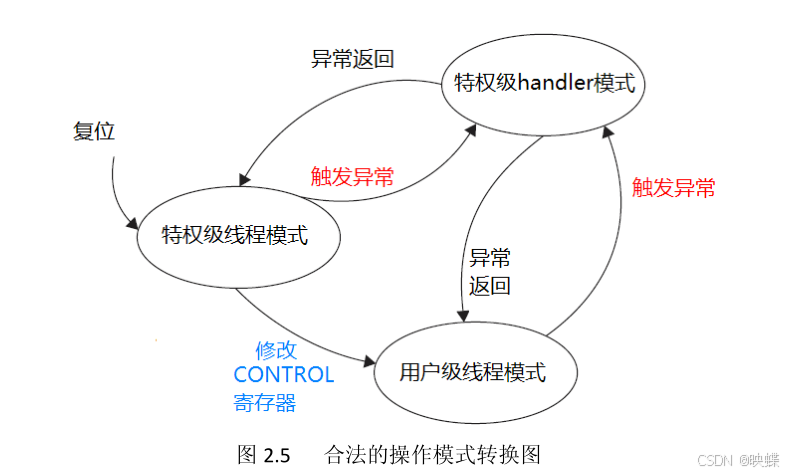

合法的操作模式转换：
- 线程模式（特权级） ↔ 处理者模式（特权级）
- 线程模式（用户级） ↔ 处理者模式（特权级）

特权机制的作用

提高系统可靠性：
- 通过特权级和用户级的划分，限制不受信任或未调试好的程序访问关键资源，防止系统受损。
MPU的补充：
- 如果配置了MPU（存储器保护单元），可以进一步保护关键的存储区域不被破坏，这些区域通常是操作系统的区域。
操作系统内核：
- 操作系统内核通常在特权级下执行，可以访问所有未被MPU禁掉的存储器。
用户程序：
- 用户程序通常在用户级下执行，防止因程序崩溃或恶意破坏导致系统受损。

在这里插入图片描述

内建的嵌套向量中断控制器（NVIC）

Cortex-M3内核搭载了一个嵌套向量中断控制器（NVIC），用于管理中断和异常。NVIC与内核紧密耦合，提供了多种功能，包括可嵌套中断支持、向量中断支持、动态优先级调整支持、中断延迟缩短和中断屏蔽。

可嵌套中断支持

作用范围：覆盖所有的外部中断和绝大多数系统异常。
优先级管理：每个异常都可以被赋予不同的优先级。当前优先级存储在xPSR的专用字段中。
抢占机制：当一个异常发生时，硬件会自动比较该异常的优先级是否比当前的异常优先级更高。如果新异常的优先级更高，处理器会中断当前的中断服务例程（ISR），并服务新异常，实现立即抢占。

向量中断支持

自动定位向量表：当开始响应一个中断时，Cortex-M3会自动定位向量表，并根据中断号从表中找出ISR的入口地址，然后跳转过去执行。
减少中断延迟：无需软件分辨中断类型，减少了中断延迟时间。

动态优先级调整支持

运行时调整优先级：软件可以在运行时期更改中断的优先级。
避免重入风险：如果在某ISR中修改了自己所对应中断的优先级，且该中断有新的实例处于悬起状态（pending），也不会自己打断自己，从而避免了重入风险。

中断延迟大大缩短

自动现场保护和恢复：Cortex-M3引入了自动的现场保护和恢复机制，缩短了中断嵌套时的ISR间延迟。
咬尾中断和晚到中断：通过引入咬尾中断（Tail-Chaining）和晚到中断（Late-Arriving）等新特性，进一步缩短了中断延迟。

中断可屏蔽

优先级屏蔽：可以通过设置BASEPRI寄存器，屏蔽优先级低于某个阈值的中断/异常。
全体封杀：可以通过设置PRIMASK和FAULTMASK寄存器，全体封杀中断。
时间关键任务：这些屏蔽机制可以让时间关键（time-critical）的任务在死线（deadline）到来前完成，而不被干扰。

存储器映射

Cortex-M3处理器支持4GB的存储空间，并将其划分为若干区域，以支持不同的功能和外设。以下是Cortex-M3存储器映射的详细介绍：

总体存储器映射

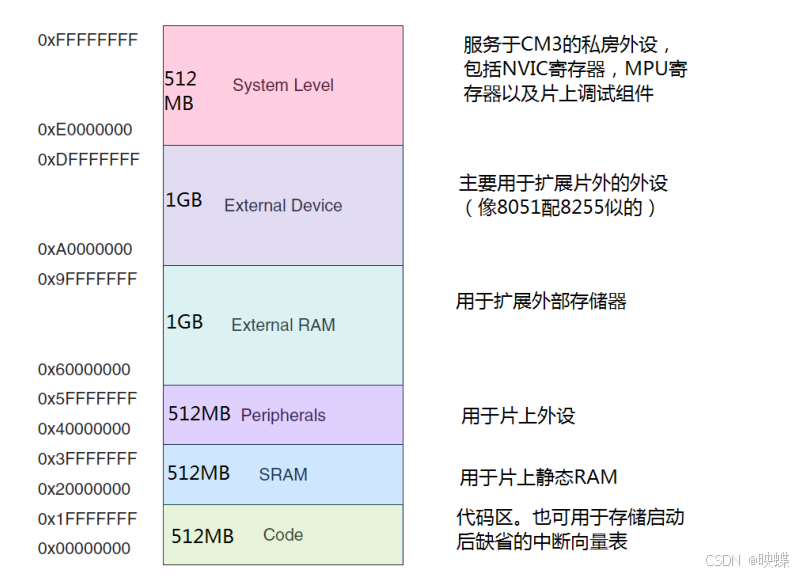

Cortex-M3支持4GB的存储空间，如图所示，被划分为若干区域。这些区域包括：

代码区：用于存储程序代码和常量数据。
数据区：用于存储全局变量和堆栈数据。
外设区：用于访问片上外设的寄存器。
系统级存储区：用于存储系统级组件，如中断控制器、MPU和调试组件。

在这里插入图片描述

存储器映射的特点

预定义的映射关系：Cortex-M3预先定义了存储器映射，使得片上外设的寄存器可以简单地以访问内存的方式来访问，从而控制外设的工作。
C语言操作：这种预定义的映射关系使得片上外设可以使用C语言来操作，简化了编程和调试。
优化访问速度：通过预定义的映射关系，可以对访问速度进行高度的优化，提高系统性能。
易于集成：预定义的映射关系使得片上系统的设计更易于集成，减少了移植工作量。

总线基础设施

Cortex-M3内部拥有一个总线基础设施，专用于优化对存储器结构的使用。这个基础设施允许在不同区域之间进行“越权使用”，例如：

数据存储器放在代码区：数据存储器可以放在代码区，提高访问速度。
代码在外部RAM区执行：代码可以在外部RAM区中执行，但会变慢。

系统级存储区

系统级存储区位于最高地址，用于存储系统级组件，包括：

中断控制器：管理中断和异常。
MPU（存储器保护单元）：提供存储器保护功能。
调试组件：支持调试和跟踪功能。

固定地址

系统级组件使用固定的地址，这在内核水平上为应用程序的移植扫清了障碍。通过固定地址，可以确保不同平台上的应用程序具有一致的访问方式，提高了系统的可移植性。

总线接口

Cortex-M3处理器内部有若干个总线接口，以支持同时取址和访内（访问内存）。这些总线接口包括：

指令存储区总线（两条）：
- I-Code总线：用于取指操作，优化指令执行速度。
- D-Code总线：用于查表等操作，优化数据访问速度。
系统总线：
- 用于访问内存和外设，覆盖的区域包括SRAM、片上外设、片外RAM、片外扩展设备以及系统级存储区的部分空间。
私有外设总线：
- 负责访问一部分私有外设，主要用于访问调试组件，这些组件位于系统级存储区。

存储器保护单元（MPU）

Cortex-M3内核有一个可选的存储器保护单元（MPU），用于对特权级访问和用户级访问分别施加不同的访问限制。MPU的主要功能包括：

访问限制：检测到犯规（violated）时，MPU会产生一个fault异常，可以由fault异常的服务例程来分析和改正错误。
内存保护：MPU按区管理内存，可以设置某些内存区域为只读，避免数据被意外更改。
多任务隔离：在多任务系统中，MPU可以将不同任务的数据区隔离，提高系统的健壮性和可靠性。

指令集

Cortex-M3只使用Thumb-2指令集，这是一个突破性的进展，因为它允许32位指令和16位指令混合使用，兼顾了代码密度和处理性能。Thumb-2指令集的特点包括：

统一操作模式：在单一的操作模式下处理所有指令，无需在ARM状态和Thumb状态之间切换。
性能优化：32位指令提供高性能，16位指令提供高代码密度。
易于使用：简化了软件开发和管理，无需再反复求证和测试何时何地切换状态。

一些有趣的指令

UBFX，BFI，BFC：位段提取、位段插入、位段清零，支持C位段，简化了外设寄存器操作。
CLZ，RBIT：计算前导零指令和位反转指令，组合使用能实现一些特技。
UDIV，SDIV：无符号除法和带符号除法指令。
SEV，WFE，WFI：发送事件、等待事件以及等待中断指令，用于实现多处理器之间的任务同步，还可以进入不同的休眠模式。
MSR, MRS：访问特殊功能寄存器。

中断和异常

ARMv7-M架构引入了全新的异常模型，Cortex-M3（CM3）采用了这一模型。这种异常模型与传统ARM处理器的异常模型完全不同，支持16-4-1=11种系统异常和240个外部中断输入。CM3取消了FIQ（快中断请求），引入了中断优先级管理和嵌套中断支持，这些功能由NVIC（嵌套向量中断控制器）实现。NVIC还支持11个内部异常源，用于fault管理。CM3共有256个预定义的异常类型。

表2.2 Cortex-M3异常类型

编号	类型	优先级	简介
0	N/A	N/A	没有异常在运行
1	复位	-3（最高）	复位
2	NMI	-2	不可屏蔽中断
3	硬(hard) fault	-1	所有被除能的fault，都将“上访”成硬fault
4	MemManage fault	可编程	存储器管理fault
5	总线 fault	可编程	总线错误
6	用法(usage) Fault	可编程	由于程序错误导致的异常
7-10	保留	N/A	N/A
11	SVCall	可编程	系统服务调用
12	调试监视器	可编程	调试监视器
13	保留	N/A	N/A
14	PendSV	可编程	可悬挂请求
15	SysTick	可编程	系统滴答定时器
16	IRQ #0	可编程	外中断#0
17	IRQ #1	可编程	外中断#1
…	…	…	…
255	IRQ #239	可编程	外中断#239
