1、问题情况分析

        在学习AD的时候遇到运行DRC规则检查的速度很慢或者说卡死，但其他的PCB文件的DRC运行又没有这种问题。

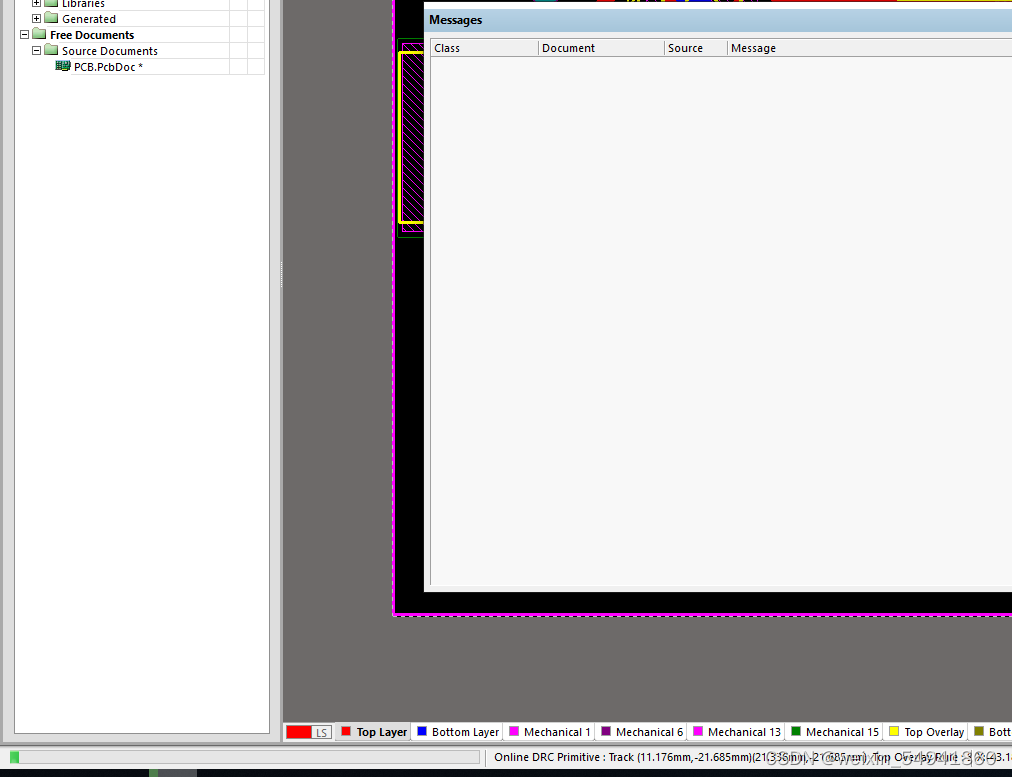

 可以看到图片的左下角的进度条很慢，然后进度条右边的检查点不断地变化，而检查点最多的是关于“slik”丝印层的检查，而很多丝印层的问题是并不影响我们电路的运行（而且AD很多丝印莫名其妙的报错）。

2、解决方法

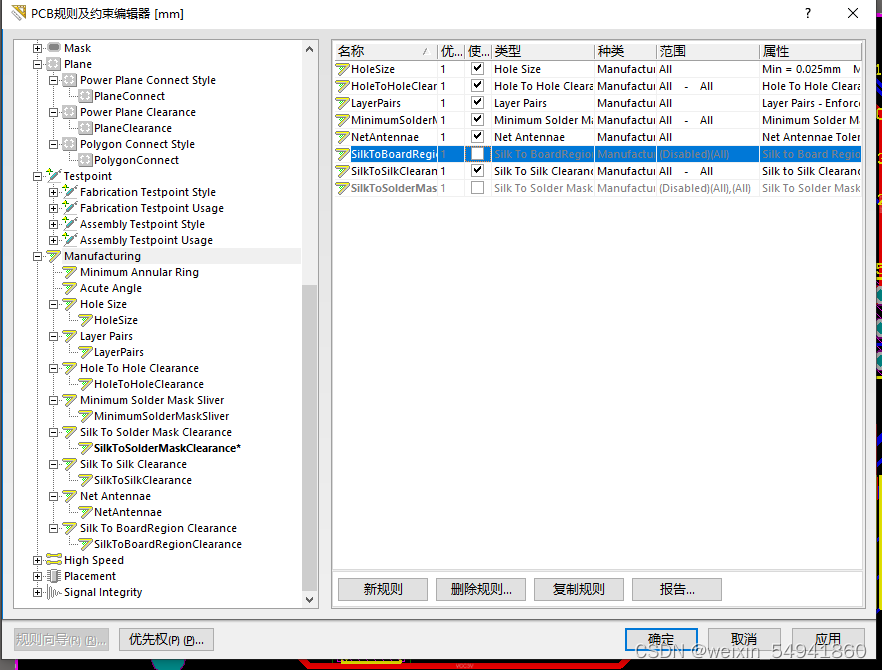

取消不必要的丝印规则，点击（Manufacturing) 取消即可

 3、解决不了

有些可能是文件太大，亦或者是铺铜问题，反正就有可能是检错点太多了，可以看看别人的贴子AD17铺铜与DRC非常慢凡亿百问百答PCB联盟网 - Powered by Discuz!AD19有时DRC检查特别慢的问题_LostSpeed的博客-CSDN博客
