CAD建筑制图教程之普通阳台绘制

前面的几节CAD建筑制图教程小编给大家介绍的都是关于浩辰CAD建筑软件中阳台的功能介绍，从今天开始，小编将用实例给CAD制图初学入门的小伙伴展示相应的操作，首先要展示的是普通阳台绘制。
普通阳台绘制 ：
点取菜单命令，对话框修改阳台参数，单击普通阳台图标后，命令行提示：

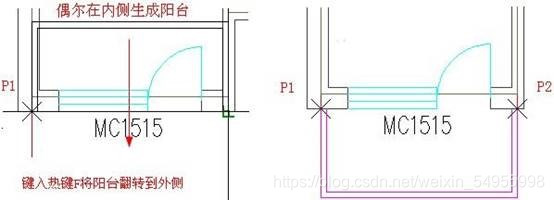

阳台起点<退出>: 在外墙的外皮给出阳台栏板起点 P1，沿着阳台长度方向阳台末点拖动；
阳台终点或 [翻转到另一侧(F)]：F 看到此时阳台在外墙内侧预览，说明默认生成方向在内侧，键入热键 F 翻转阳台；
阳台终点或 [翻转到另一侧(F)]：3000 键入阳台长度值或者给出阳台终点位置 P2，阳台即可生成；阳台起点<退出>: 回车退出命令或者绘制其他阳台。

通过上面的CAD操作，普通的阳台我们就在国产正版浩辰CAD建筑软件中绘制成功了，浩辰CAD建筑软件中还有更多绘制阳台的方法，我们将在之后的CAD教程中给CAD制图初学入门的小伙伴一一展示。
