CAD导出PDF线条很粗怎样设置?

当使用浩辰CAD导出PDF发现线条很粗时,可以通过在打印设置中取消勾选‘打印对象线宽’来调整。具体步骤包括调出‘打印-模型’对话框,设置打印机为DWGToPDF.pc3,然后取消‘打印对象线宽’选项,最后保存打印文件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

CAD导出PDF后线条很粗怎样办?经常会有小伙伴遇到这个问题,本节CAD教程小编就来给大家分享一下CAD导出PDF后线条很粗的解决办法,感兴趣的话就和小编一起来简单了解一下吧!

CAD导出PDF线条很粗解决办法:

浩辰CAD导出PDF的时候可以根据自身需求设置是否需要打印对象线宽,如果想要保留原图的线宽,可以勾选【打印对象线宽】;如果觉得原图线宽太粗,可以取消勾选【打印对象线宽】。所以,当CAD导出PDF线条很粗时,便可以设置不打印对象线宽,具体设置步骤如下:

1、在浩辰CAD中打开图纸文件后,通过CAD打印快捷键【Ctrl+P】,调出【打印-模型】对话框。

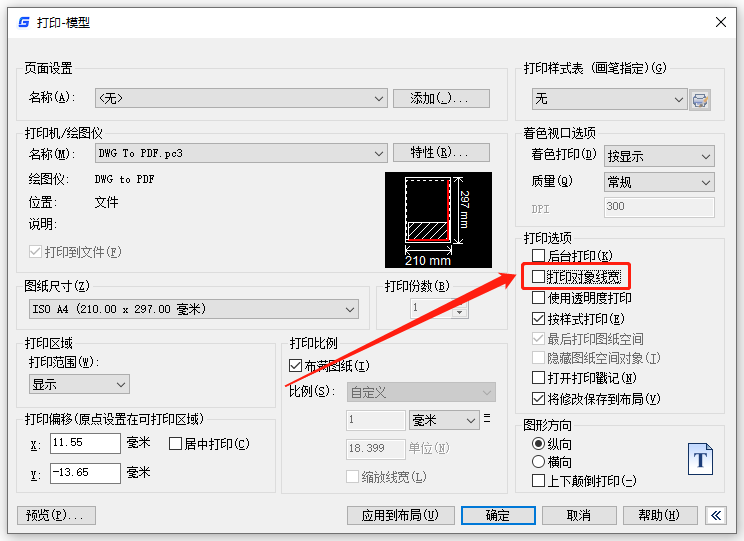

2、在【打印-模型】对话框中,首先设置打印机名称为:DWG To PDF.pc3,然后根据自身实际需求设置图纸尺寸、打印区域、打印偏移等参数后,在【打印选项】组中取消勾选【打印对象线宽】。如下图所示:

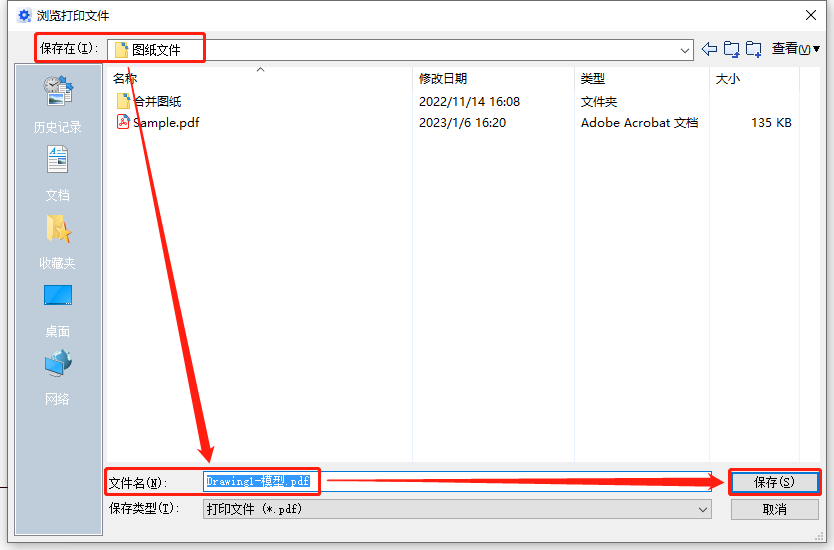

3、设置完成后,点击【确定】,在弹出的【浏览打印文件】对话框中选择文件保存位置、输入文件名,点击【保存】即可。如下图所示

以上CAD教程小编给大家介绍了浩辰CAD导出PDF线条很粗怎样设置的解决办法,洗哇昂对大家有所帮助。
