CAD建筑制图入门加老虎窗

下面具体介绍CAD建筑制图入门加老虎窗，建筑设计有不同窗，有一种老虎窗是经常使用到，浩辰CAD软件里面专门提供了此功能，下面具体介绍一下CAD制图初学入门加老虎窗具体操作步骤。CAD制图软件本命令在三维屋顶生成多种老虎窗形式，老虎窗会在山墙上开窗，按宽高自动编号，可选在图上显示或不显示，并提供了图层设置、窗宽、窗高等多种参数，绘制后可通过双击对象编辑修改。
打开浩辰国产CAD制图软件，下面举例是正版CAD浩辰软件截图：

CAD制图软件打开：建筑设计→房间屋顶→加老虎窗(JLHC)点取菜单命令后，命令行提示：

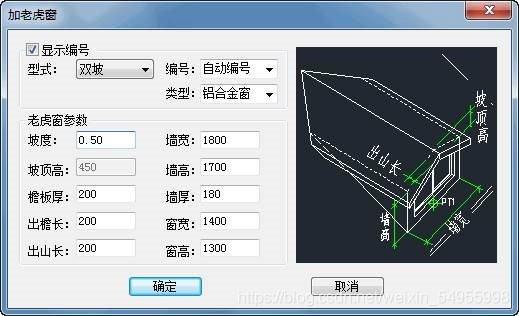

请选择屋顶: 点取已有的坡屋顶，进入加老虎窗对话框：

对话框控件的说明：

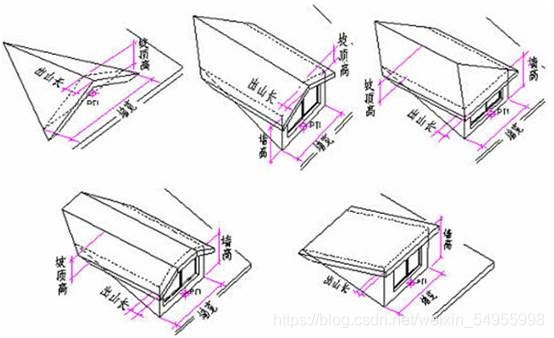

[型式] 有双坡、三角坡、平顶坡、梯形坡和三坡共计五种类型，如图所示。
[编号] 老虎窗编号，提供自动按窗的宽高编号，也可以由用户给定。
[窗高/窗宽] 老虎窗开启的小窗高度与宽度。
[墙宽/墙高] 老虎窗正面墙体的宽度与侧面墙体的高度。
[坡顶高/坡度] 老虎窗自身坡顶高度与坡面的倾斜度。
[显示编号] 本复选框是一个开关属性，默认勾选在图上显示编号。

单击“确定”关闭对话框，出现老虎窗平面供预览，命令行继续提示：
请点取插入点或 [修改参数(S)]<退出>: 在坡屋面上拖动老虎窗到插入位置，反坡向时老虎窗自动适应坡面改变其方向；
请点取插入点或 [修改参数(S)]<退出>: 在坡屋面上拖动老虎窗到插入位置，回车退出，键入S可以返回对话框修改参数；
退出后在坡顶处插入指定形式的老虎窗，求出与坡顶的相贯线。双击老虎窗进入对象编辑即可在对话框进行修改。
按照对话框出现界面设置和上面CAD制图初学入门加老虎窗具体操作步骤，就可以完成CAD教程制图了，如果想实际操作CAD下载相关软件浩辰CAD建筑软件，打开国产CAD找到相关菜单就可以完成操作。
