CAD中如何将图形对象快速转换成三维曲面？

上节CAD三维绘图教程小编给大家分享了浩辰CAD软件中将图形对象转换为三维实体的操作技巧，你学会了吗？今天小编将接着上节内容给大家分享浩辰CAD软件中将图形对象快速转换成三维曲面的相关操作技巧，感兴趣的小伙伴可以和一起来了解一下哦！

CAD中将图形转换为曲面的操作步骤：

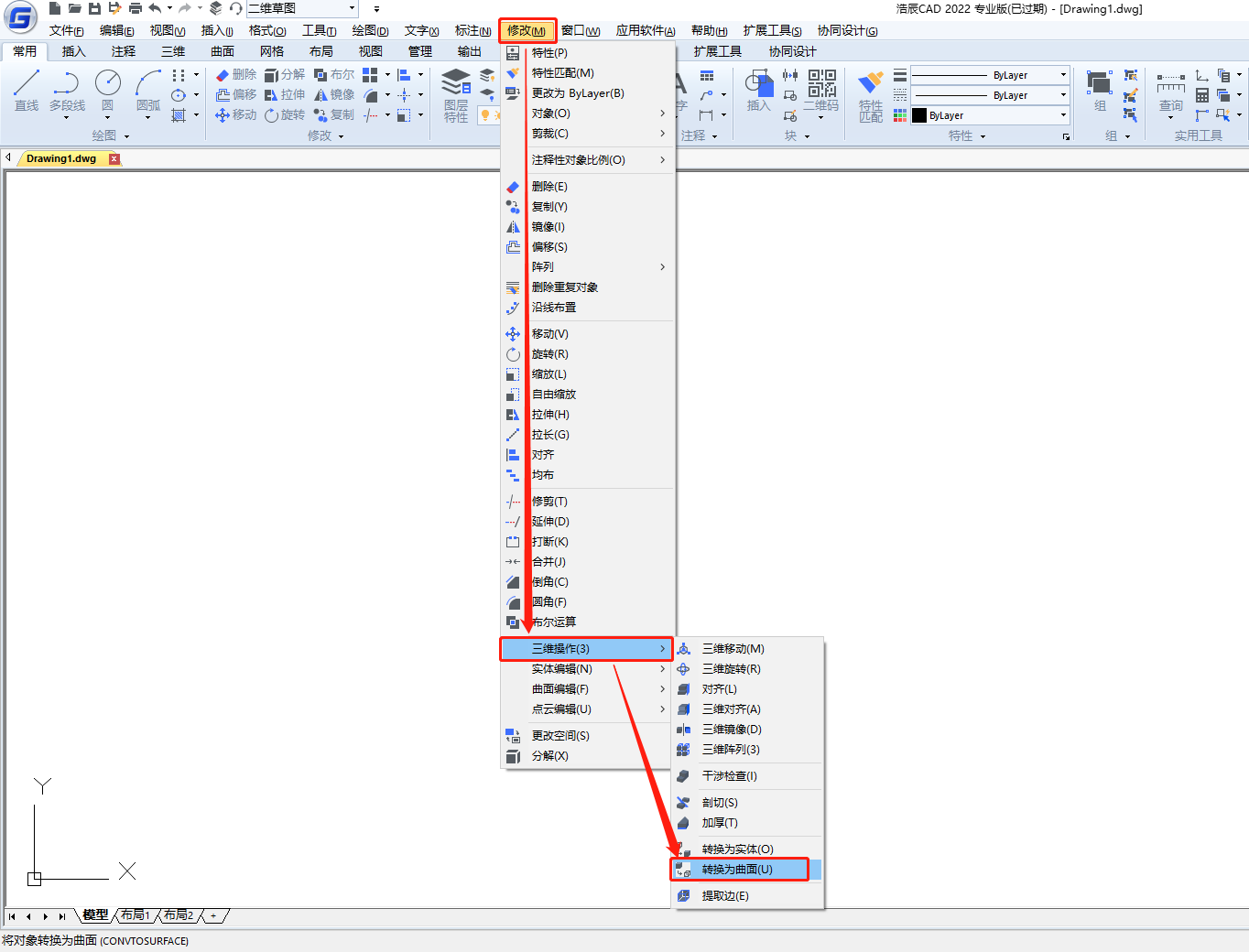

1、用浩辰CAD软件中打开图纸后，在菜单栏中依次点击【修改】—【三维操作】—【转换为曲面】，或者是直接在命令行调用命令：CONVTOSURFACE。

2、执行命令后，根据命令行提示在图纸中选择符合条件的对象，符合条件的对象包括：二维实体、三维实体、网格对象、三维平面、面域、具有厚度的零宽度多段线、具有全局宽度多段线、具有厚度的直线、具有厚度的圆弧、闭合平面曲线等。

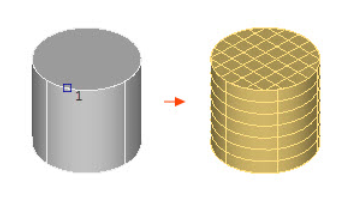

注：SMOOTHMESHCONVERT变量暂不支持，只能设置为3，不支持平滑和优化的效果。现在转换时只有一种结果：镶嵌面处理但不优化。如下图所示：

今天小编给大家简单分享了浩辰CAD软件中将图形对象快速转换成三维曲面，你看明白了吗？
