CAD多线怎么修剪多余部分？CAD多线修剪步骤

CAD多线由1至16条平行线组成，这些平行线称为元素。那如果想要修剪图纸中的CAD多线，该如何操作？CAD多线怎么修剪多余部分？下面就和小编一起来了解一下浩辰CAD软件中通过调用CAD修剪命令来对多线多余部分进行修剪的具体操作步骤吧！

CAD多线修剪步骤：

在浩辰CAD 2022中，可以通过各种对象（如直线、多段线、圆、圆弧、椭圆、样条曲线等）轻松修剪或延伸多线对象，可以使用通用编辑命令、多线编辑命令和多线样式来修改多线及其元素。下面给大家分享一下通过调用CAD修剪命令TRIM对多线多余部分进行修剪的具体操作步骤：

1、启动浩辰CAD，打开图纸文件，调用CAD修剪命令TR；

2、执行命令后，根据系统提示，在图纸中选择边界后，可以在多线上移动光标，并预览要修剪或延伸的部分。

（1）当多线对象作为剪切边时，修剪效果图如下所示：

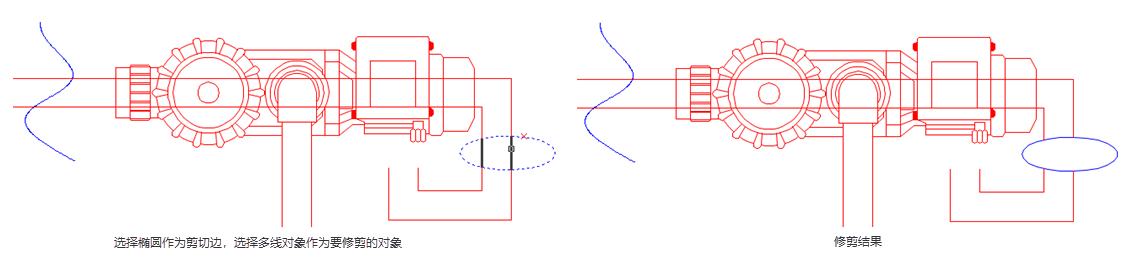

（2）当多线对象作为要修剪的对象时，修剪效果图如下所示：

本节CAD教程小编给大家分享了浩辰CAD软件中通过调用CAD修剪命令来对多线多余部分进行修剪的详细操作步骤，你学会了吗？
