工程力学(11)—连接体的实用计算

一：剪切的概念

受力特点：作用在构件两侧面上的外力合力大小相等、方向相反且作用线很近。
变形特点：位于两力之间的截面发生相对错动。

二：剪切的实用计算

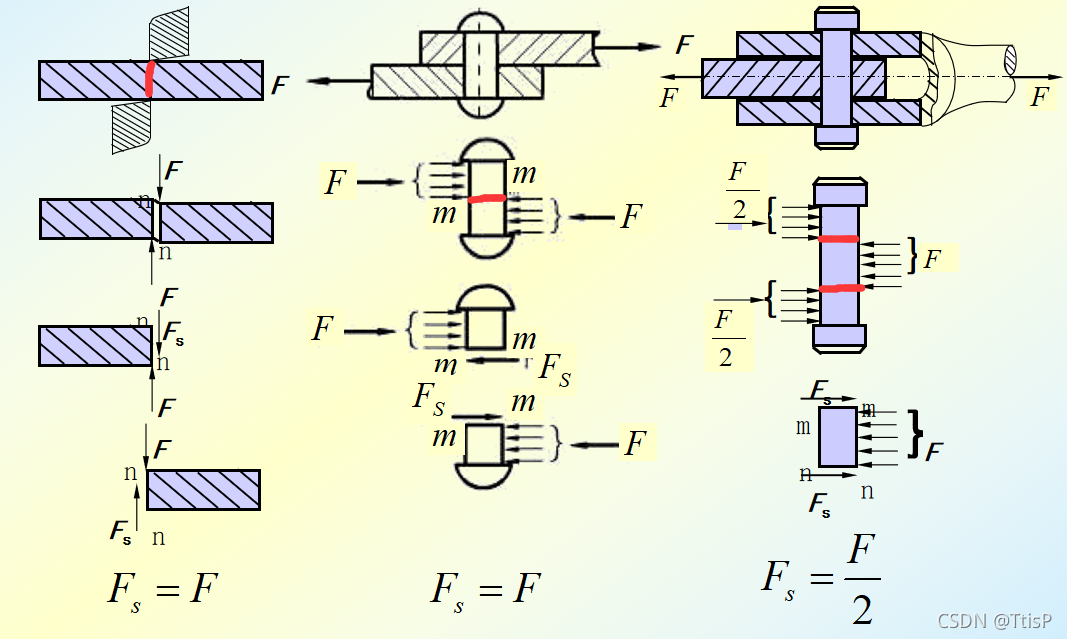

图中红色标记的部位即为对应的剪切面。
以中间为例。说明：
当两钢板守拉时，螺旋的受力情况如图所示。当力足够大时，螺旋可能沿着两力间的截面m-m断裂，这个截面叫做剪切面。无论去上半部分还是下半部分为研究对象，为了保持平衡，在剪切面上必然与外力F大小相等，方向相反的内力存在，这个内力叫做剪力，用F_s表示。

右边的需注意：有两个剪切面，每一个剪切面的力为F/2.

对于剪切构件，也可以用单位面积上平行于截面的内力来衡量内里的聚集程度，称为切应力。

三：挤压的实用计算

在外力作用下，剪切构件除了可能被剪切外，还可能发生挤压破坏。
挤压破坏的特点是构件互相接触的表面，因承受了较大的压力作用，使接触处的局部区域发生显著的塑性变形或被压碎。这中作
