什么是BGP协议？

BGP，即边界网关协议，是一种用于在不同自治系统（AS）之间交换路由信息的动态路由协议。BGP被广泛应用于互联网，其主要作用是在大型网络中实现高效、可靠的路由选择。 BGP的基本概念和工作原理。

BGP的基本概念和工作原理：

1.BGP邻居关系：BGP路由器之间通过建立TCP连接来建立邻居关系，这是BGP正常工作的前提。

2.BGP路由表：BGP路由器维护着一张独立的路由表，其中包含了从其他BGP邻居学习到的路由信息。

3.BGP消息类型：BGP使用多种消息类型来进行路由信息的交换，如Open、Update、Keepalive和Notification等

4.BGP路径属性：BGP路由携带了丰富的路径属性，如本地优先级、AS路径、社区等，这些属性用于影响BGP路由的选择。

5.BGP选路规则：BGP根据多种因素来选择最优路径，如路径属性、路由协议优先级等。

BGP的特点：

1.域间路由选择：BGP用于在不同的自治系统（AS）之间选择最佳路由，考虑路径长度、AS的策略和属性等因素。

2.TCP连接：BGP使用TCP作为传输层协议（端口号为179），提高了协议的可靠性。

3.稳定性要求：BGP对协议的稳定性要求非常高，能够应对网络的动态变化、链路故障和大规模路由更新等情况。

4.防止环路：BGP从设计上避免了环路的发生，在AS之间使用AS路径信息来标记途经的AS，在AS内部不再将学到的路由通告给AS内的BGP邻居。

BGP可以以两种方式运行：

1.Internal BGP（IBGP）：在同一自治系统（AS）内部运行的BGP，主要用于在同一AS内部的不同BGP路由器之间传递路由信息。

2.External BGP（EBGP）：在不同自治系统（AS）之间运行的BGP。

BGP的应用场景：

1.连接到多个ISP：当一个组织需要同时连接到多个互联网服务提供商（ISP）时，使用BGP可以实现在不同ISP之间选择最佳路由，以确保网络连接的可靠性和性能。

2.跨越多个自治系统（AS）：当一个网络需要跨越多个自治系统（AS）时，例如企业网络需要连接到云服务提供商或跨国公司需要连接到各自的分支机构，BGP可以实现不同AS之间的路由选择和传播。

3.数据中心互联：在数据中心互联（DCI）场景中，BGP通过EVPN和VXLAN等技术提供网络虚拟化和多租户支持。

4.互联网核心路由：在互联网核心路由器中，BGP被用来交换全球范围内的路由信息，并选择最佳的路径来实现数据的传输。

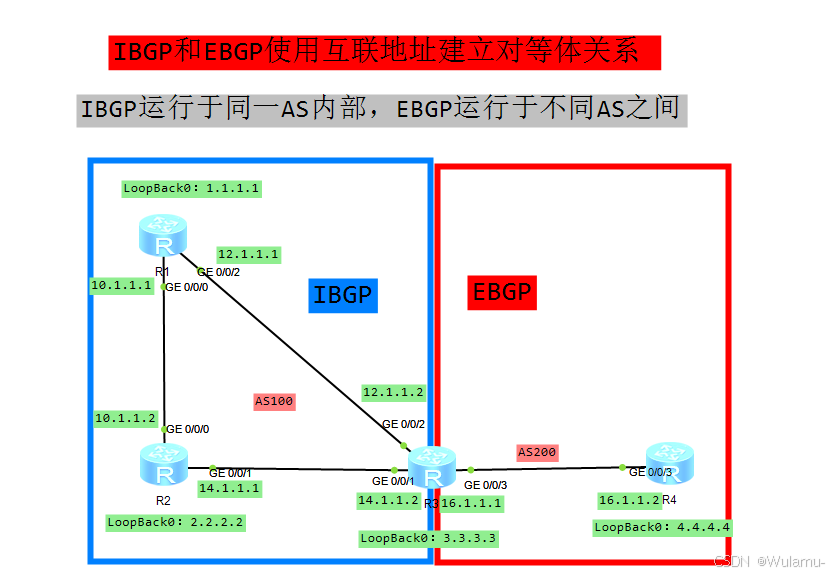

实验拓扑：

实验目的：IBGP和EBGP使用互联地址建立对等体关系

配置命令：

AR1:

interface GigabitEthernet0/0/0
ip address 10.1.1.1 255.255.255.0
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.0

interface LoopBack0
ip address 1.1.1.1 255.255.255.255

ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 12.1.1.1 0.0.0.0
network 10.1.1.1 0.0.0.0

bgp 100
peer 2.2.2.2 as-number 100
peer 2.2.2.2 connect-interface LoopBack0
peer 3.3.3.3 as-number 100
peer 3.3.3.3 connect-interface LoopBack0

AR2：

interface GigabitEthernet0/0/0
ip address 10.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 14.1.1.1 255.255.255.0

interface LoopBack0
ip address 2.2.2.2 255.255.255.255

ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 10.1.1.2 0.0.0.0
network 14.1.1.1 0.0.0.0

bgp 100
peer 1.1.1.1 as-number 100
peer 1.1.1.1 connect-interface LoopBack0
peer 3.3.3.3 as-number 100
peer 3.3.3.3 connect-interface LoopBack0

AR3:

interface GigabitEthernet0/0/1
ip address 14.1.1.2 255.255.255.0
interface GigabitEthernet0/0/2
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet0/0/3
ip address 16.1.1.1 255.255.255.0

interface LoopBack0
ip address 3.3.3.3 255.255.255.255

ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 14.1.1.2 0.0.0.0
network 16.1.1.1 0.0.0.0

bgp 100
peer 1.1.1.1 as-number 100
peer 1.1.1.1 connect-interface LoopBack0
peer 2.2.2.2 as-number 100
peer 2.2.2.2 connect-interface LoopBack0
peer 4.4.4.4 as-number 200
peer 4.4.4.4 ebgp-max-hop 255

AR4:

interface GigabitEthernet0/0/3
ip address 16.1.1.2 255.255.255.0

interface LoopBack0
ip address 3.3.3.3 255.255.255.255

ospf 1 router-id 4.4.4.4
area 0.0.0.0
network 4.4.4.4 0.0.0.0
network 16.1.1.2 0.0.0.0

bgp 200
peer 3.3.3.3 as-number 100
peer 3.3.3.3 ebgp-max-hop 255
peer 3.3.3.3 connect-interface LoopBack0
