8位二进制cpu的设计和制作（一）

一、软件 Logic Circuit(逻辑电路) 中的基本元件

数字电路逻辑符号和逻辑图形符号

1、非门

2、三态门

此电路有3个状态：
a．E=0，A和B不通， 呈高阻态。
b．E=1，A=1时， B=1。
c．E=1，A=0时， B=0。

3、与门

输入全为1，输出才为1。
输入有个0，输出才为0。

4、与非门(数据A,B先与后非)

输入全为1，输出才为0。
输入有个0，输出才为1。

5、或门

输入全为0，输出才为0。
输入有个1，输出才为1。

6、或非门(数据A,B先或后非)

输入全为0，输出才为1。
输入有个0，输出才为0。

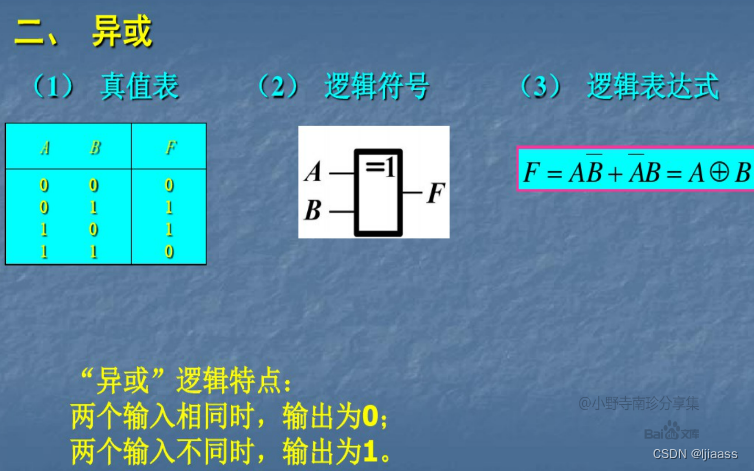

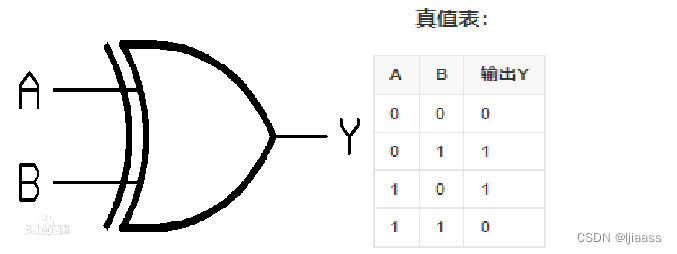

7、异或门(a⊕b = (¬a ∧ b) ∨ (a ∧¬b))

8、同或门(a⊙b=ab+a’b’)

二、基本元件的组合物

1、半加器（同或门+与门）

2、全加器（半加器+或门）

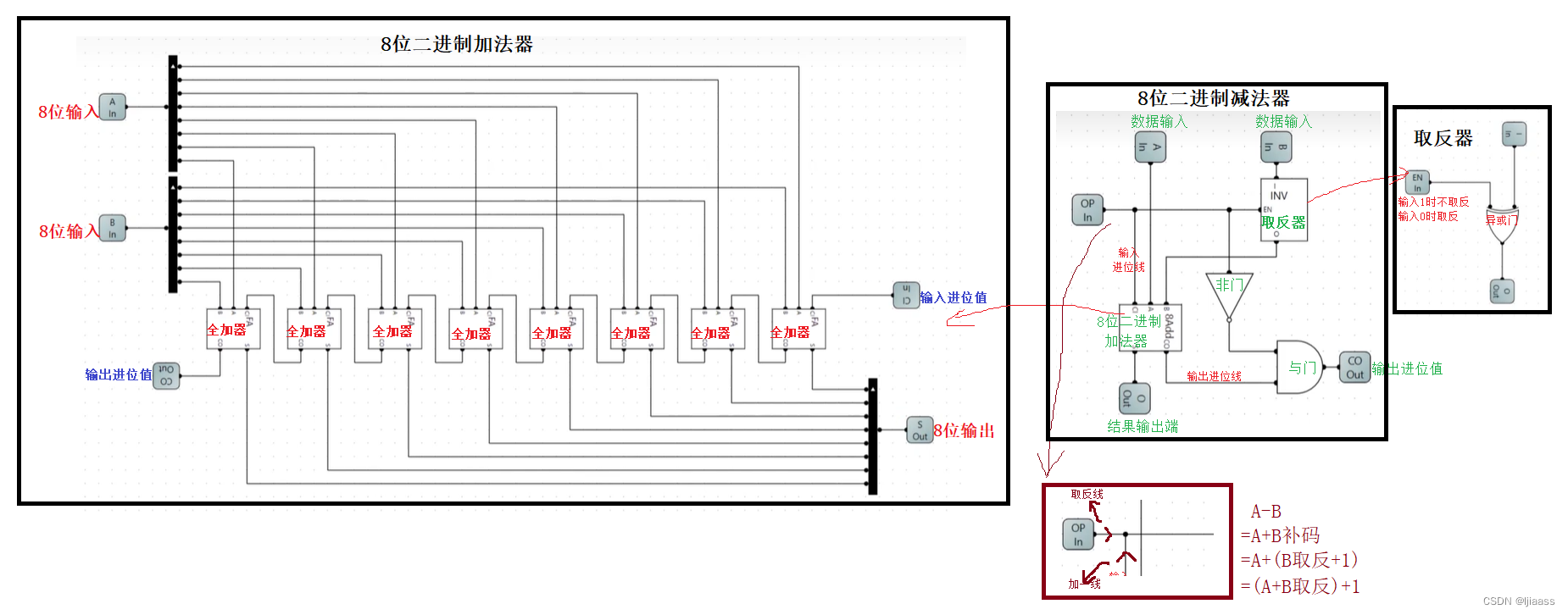

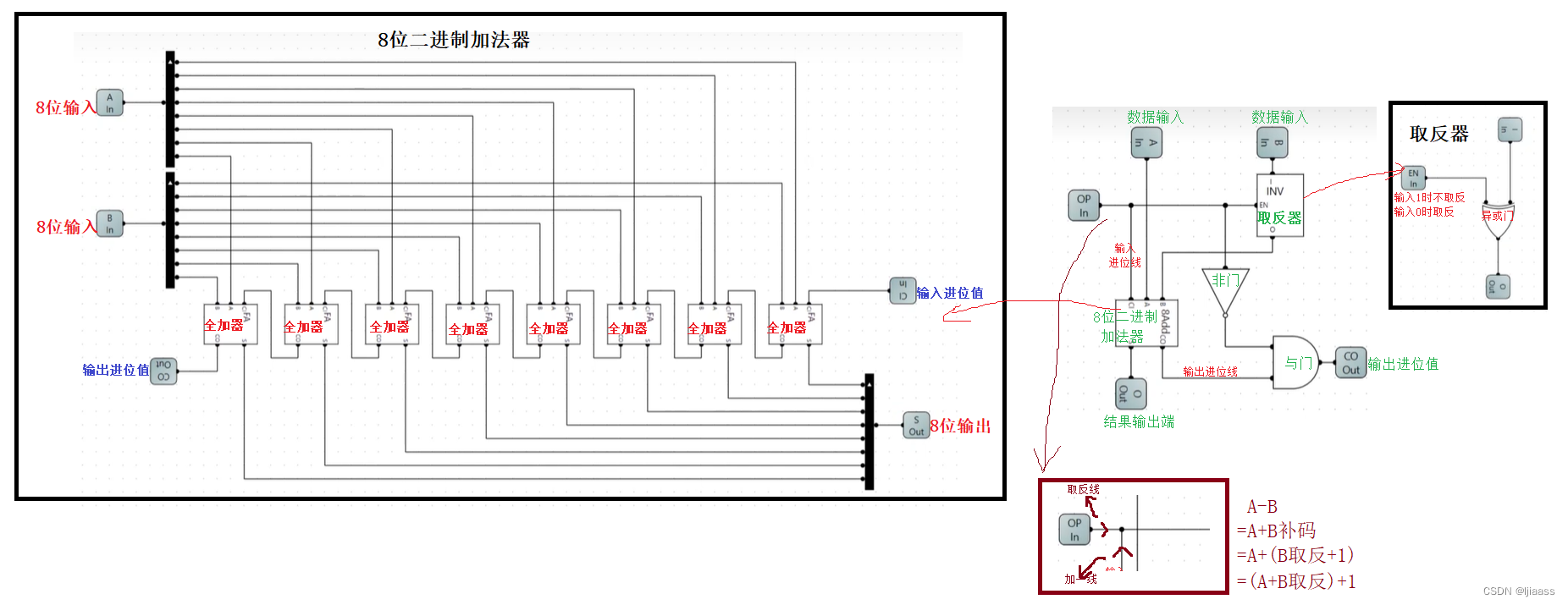

3、8位二进制加法器+减法用补码（减一个数，即加这个负数的补码）

（1）正数的补码：与原码相同。
例如，+9的补码是00001001。
（2）负数的补码：符号位为1，其余位为该数绝对值的原码按位取反；然后整个数加1。
例如，-7的补码：因为是负数，则符号位为“1”,整个为；其余7位为-7的绝对值+7的原码
0000111按位取反为1111000；再加1，所以-7的补码是。

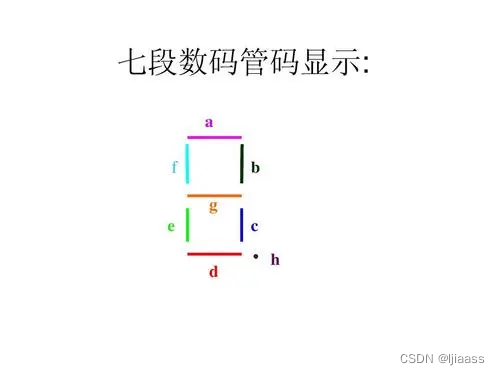

4、七段十六进制数码管

七段十进制数码管与七段十六进制数码管差不多

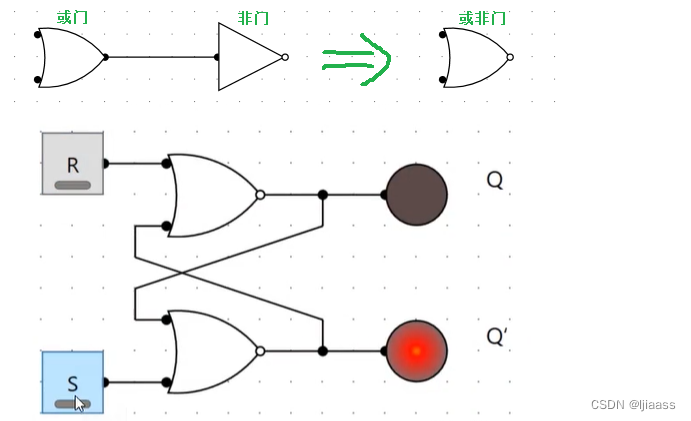

5、RS触发器

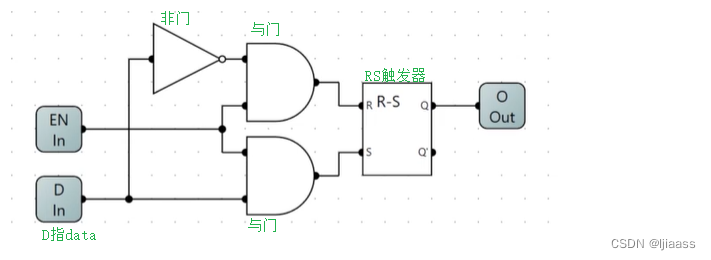

6、D触发器

en输入端，作为锁存的开关

7、D边沿触发器

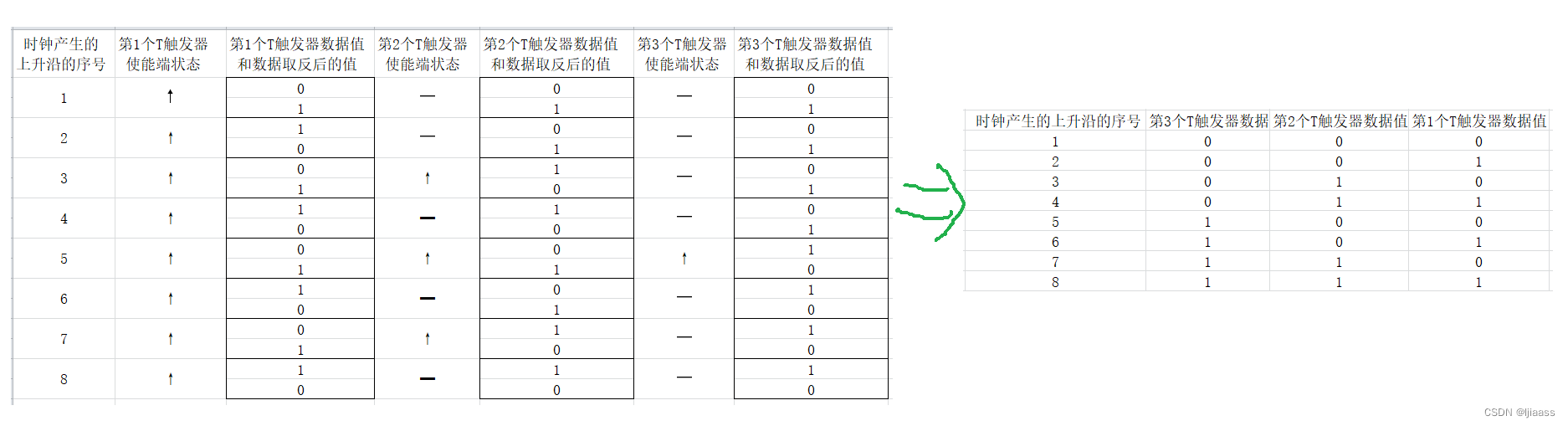

8、T触发器和行波计数器

T触发器的T的意思是Toggle，即翻转，如果说D边沿触发器是一个周期做一个动作，T触发器就是一个周期翻转一次状态(具体的动作)，原理就是把输出的非再接入到输入。

9、从存储器到寄存器

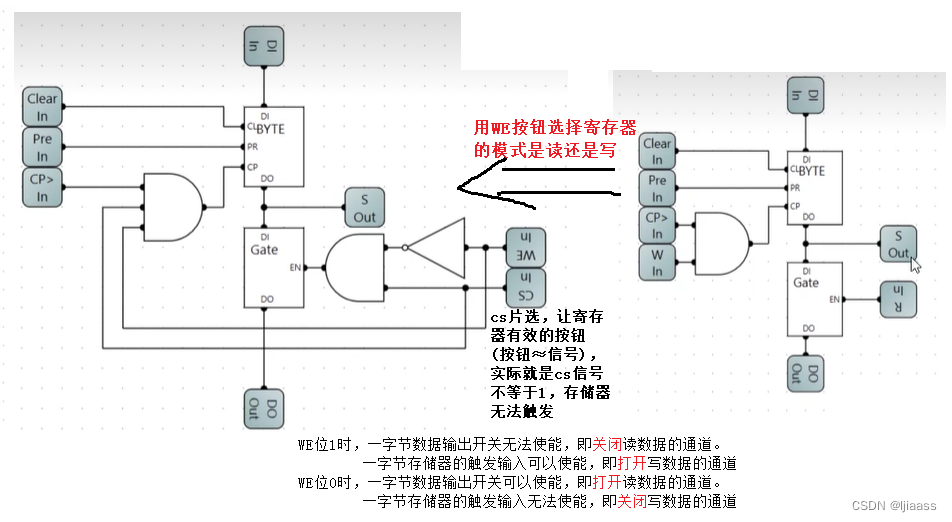

一字节的寄存器

8字节存储器

10、三八译码器

三八译码器，顾名思义，就是三位向八位的一个译码器，其真值表如下：

三八译码器的逻辑电路

11、存储器扩展和读写

存储器扩展=一二译码器+寄存器

分路器即串转并或并转串

字节交叉编址方式是按照字节编址，每个内存单元的地址，称为线性地址

存储器读写依靠数据输出端和数据输入端

地址总线输入的不同，一二编码器的输出端输出不同，选择的一字节存储器也不同
当然，也不能同时使能读数据和写数据

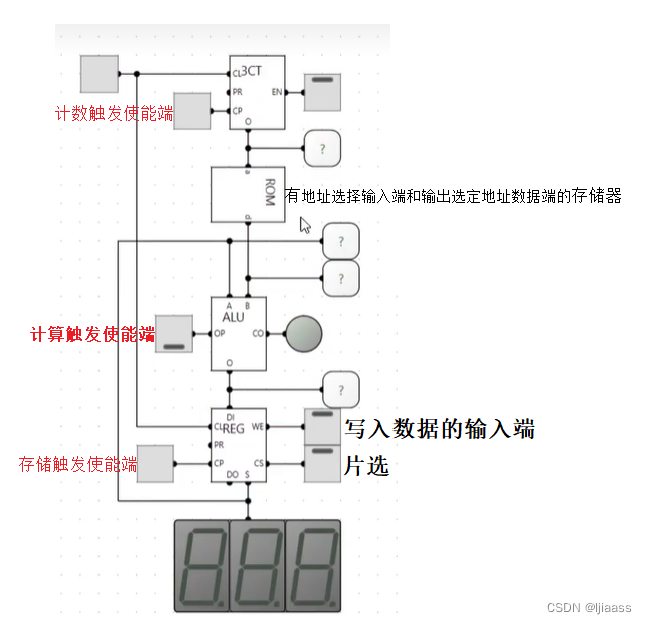

12、自动加法器（计数器+8位二进制加法器+存储器）

半自动加法器

全自动加法器（其实也是半自动加法器）

三、笔记

引脚标识的一般含义
A： 8位二进制加法器的8位输入
B： 8位二进制加法器的8位输入
O：8位二进制加法器的8位结果输出端(需要使能位使能)
S：8位二进制加法器的8位结果输出端(不需要使能位使能)
CO：8位二进制加法器的输出进位值
CI：8位二进制加法器的输入进位值

OP：取反器的使能(信号)按钮
CP：D边沿触发器的上升沿触发(信号)按钮

DI：一字节存储器的数据输入端
DO：一字节存储器的数据输出端
Clear：一字节存储器的清零(信号)按钮
Pre：一字节存储器的预设输入端
DO：一字节存储器的的数据输出端
EN：一字节存储器的允许触发(信号)按钮

CL：一字节的寄存器的清零(信号)按钮
W：一字节的寄存器的读模式设置(信号)按钮
R：一字节的寄存器的数据输出使能(信号)按钮(前提已经按动了寄存器的读模式(信号)按钮)
WE：一字节的寄存器读写模式的选择(信号)按钮
CS：cs信号等于1时，一字节的寄存器能被触发；cs信号等于0时，一字节的寄存器不能被触发
IO：一字节的寄存器读写模式控制端，将2位数据，一位输送给WE，另一位输送给CS，
-----最终低位为1时，寄存器为写模式；此时高位必须为1，以允许时钟触发写入数据
-----------------为0时，寄存器为读模式；此时高位必须为1，以允许输出数据
即11写，10读

W：16位的高位交叉编址存储器的数据输入使能(信号)按钮
R：16位的高位交叉编址存储器的数据输出使能(信号)按钮
A：16位的高位交叉编址存储器的地址总线

ALU：算术逻辑单元的与，或，异或，非的四选一的结果输出端
PWS：算术逻辑单元计算前后溢出位，奇偶校验位，奇偶标志位的值的输出端，共4位最高位恒为0
OP：算术逻辑单元用于与，或，异或，非的四选一的输入数据端
CL：清零算术逻辑单元计算前后溢出位，奇偶校验位，奇偶标志位的值
CP：触发更新算术逻辑单元计算前后溢出位，奇偶校验位，奇偶标志位的值

PC或EN：程序计数器的3位输入，这3位输入可以决定读写模式选择和开启关闭循环累加：
-----------1）是否启动用程序计数器，程序计数器会用DI端的值更新计数器的当前计数值，再每个时钟加1（2位）
-----------2）控制对当前计数值的读写（0~1位）
例子：a、PC或EN=111(B)就是开启计数器的当前计数值，处于写模式，计数器的加1计算器开启，即加1计算器可以用时钟触发加1

b、
磁盘RAM计数器EN端的三位输入位为010，高位0代表计数器关闭循环累加，低2位10代表计数器读写模式选择读，低2位是PC的寄存器的两位读写控制位（11写，10读），高1位是选择PC输入数据到PC寄存器，还是选择PC加法器输出数据到PC寄存器（1输出，0输入）。
磁盘RAM计数器EN端的三位输入位为011，高位0代表计数器关闭循环累加，低2位11代表计数器读写模式选择写
磁盘RAM计数器EN端的三位输入位为111，高位1代表计数器开启循环累加，低2位11代表计数器读写模式选择写

I1：CPU控制器的–输入：指令寄存器的8位输出
I2：CPU控制器的–输入：目的操作寄存器的8位输出
I3：CPU控制器的–输入：源操作寄存器的8位输出
SYC：CPU控制器的32位微指令中的4位地址位
A：CPU控制器的–输出：输出：指令寄存器的8位输出+恒为0位，溢出位，奇偶校验位，奇偶标志位+程序计数器的低4位
D：CPU控制器的–输入：内存的某个32位存储单元
HLT：CPU控制器的–输出：控制时钟信号的打开和关闭
