示波器的使用

eKtronix TDS210数字示波器说明书

1、设置余晖时间

余晖时间使得波开形的观察才更有目的性，同时能够避兔异常波形累积的间题。

余晖效应：
对于示波器显示的控制，我们在测量波形的时候，由于在高刷新率下，波形不断更新，屏幕上显示的波形基本静止不动。但是事实上，每次刷新出来的波形会在屏幕上停留一段时间后才消失，这种波形在屏幕上从显示到消失的过程我们称之为余辉效应。
由于实际中的被测信号具有极大的不稳定性，所以最理想的状态是能够观察到每一时刻的波形，在无限余辉模式下，屏幕上显示的是从开始到当前，所有历史波形叠加的结果。

事实上，在示波器中每一屏的波形是由若干帧波形轨迹叠加而成的。假设每一屏波形的总捕获时间为50ms，

2、色温显示

色温显示是为了方便更清楚地了解波形出现的概率大小

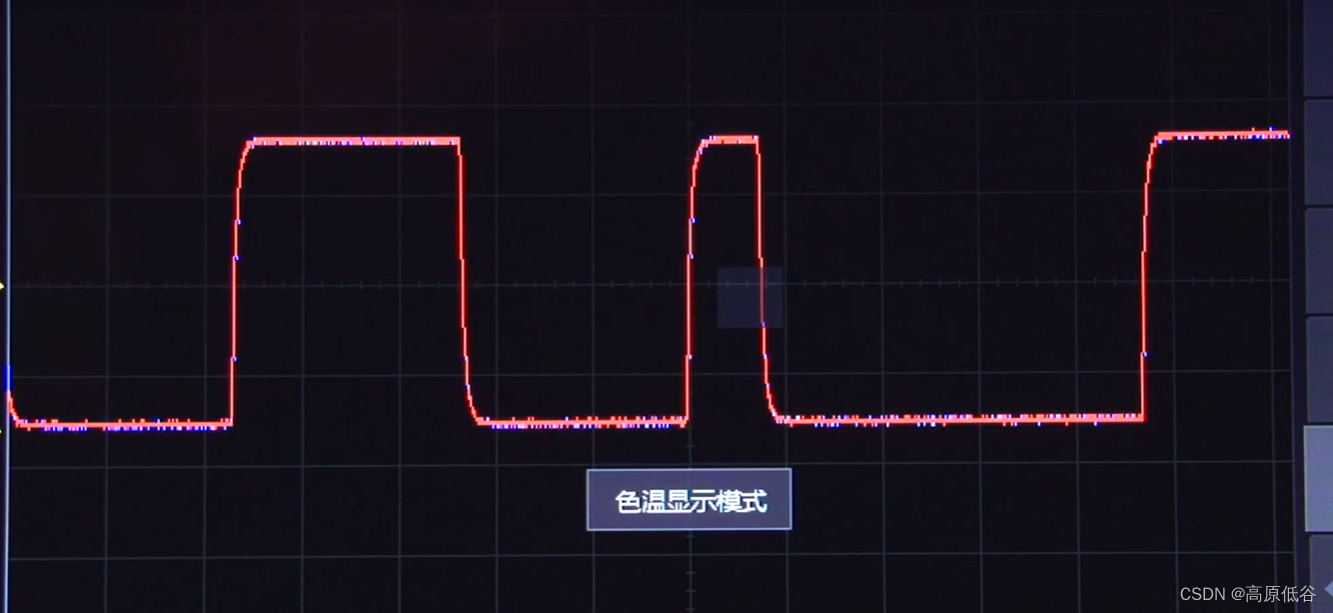

在示波器正常显示模武下，用灰度太小来表示波形出现的概率，波形出现的概率越大，波形的颜色就越亮；波形出现的概率越小，波彩的颜色就越暗。

3、冻结显示

我们假设示波器在每屏的总捕获时间内，可以采集到10000帧的波形数据，当用户开启冻结显示模式时，旦按下Stop键，屏幕上就会将最新采集的10000帧波形数据全部显示出来，能够帮助您观察到这10000帧数据包含的波形细节，这10000帧波形数据只作用于Stop的那一瞬间，此时如果进行其他操作，屏幕显示的波开形立刻从一万帧波形全部显示变为只显示第一万桢的波形数据。

在没有开启冻结模式的时候，ZDS2022示波器采用实时采样方式，按下STOP键，屏幕上会显示最新采集的那1帧的波形，精确重构波形，准确测量信号。

我们将冻结显示与余辉显示做一个比较：
示波器中每一屏的波形是由着干帧波形叠加而成的，在冻结显示模式下，在屏幕上观察到的是一屏总捕获时间内彩集到的所有波形叠加的效果，其中每一帧波彩的细节都会显示在屏幕上。假设一屏波形的总捕获时间为50ms，冻结显示模式下，屏幕上显示的波形就是在50ms内捕获的所有波形叠加的结果.。

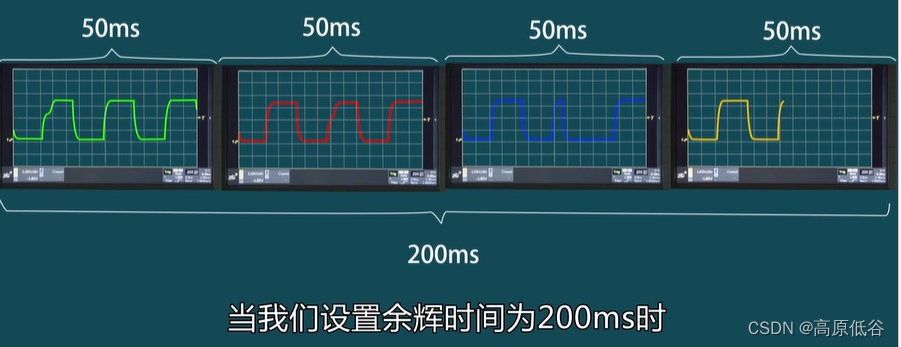

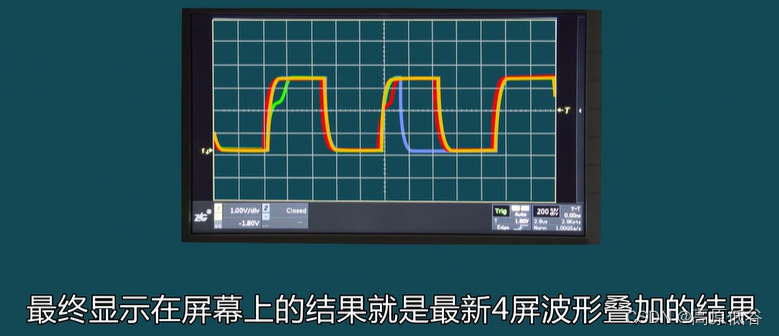

余辉显示可以通过在Display菜单中，设置余辉时间来控制波形余辉的显示，当设置余辉时间为200ms时，显示在屏幕上的就是4屏波形叠加的结果。
除此之外，冻结显示有灰度，余辉显示没有灰度。冻结显示能够根据波形的亮度来判断该波形出现的概率大小。

也就是说当您在观察一个不稳定波形时，在普通模式下，如果按下Stop按键，结果只是显示最新的一帧的波形，但当您开启冻结显示后，按下Stop按键，屏幕上显示的波形就是您在运行状态时看到的波形。开启余晖模式后，再按下Stop按键，屏幕上显示的波形就是在总捕获时间内捕获的所有波形叠加的结果.。

4、—键清除按键

在ZDS2022示波器强大的测量统计功能中，不同的系统状态下，—键清除按键也具有不同的功能。

在系统运行时，按下一键清除按键，所有测量结果的计数值将会重新开始计数。
当系统停止时，按下一键清除按键，屏幕上的测量波形会被清除，同时所有的测量结果也会被全部清除。

一键清除操作在不同功能不同状态时，清除效果不同，请谨慎操作。

5、一键缩放

在示波器的使用中,经常需要将波形全局和局部的兴趣波形,组合起来进行观看,这就要用到大家非常熟悉的Zoom功能了.

作为可以一键操作的快捷按键，只需按下操作面板上的Zoom按键，就能完成一键缩放。通过副时基调整后可以选择格式保存。

副时基：

6、一键滚动模式

数字技术在示波器上的广范应用，为我们带来了非富的触发方式，和便捷的参数测量统计功能，但其先存储再处理的机制却产生了死区时间。
在某些场合中可能需要对信号进行零死区的观测，在这种情况下滚动模式就能大展拳脚。

只需要按下操作面板上的Roll按键，就能马上进行滚动模式。在滚动模式下，示波器会不间断地对波形进行采样，由于省去了数据处理的过程，整个信号采集过程没有死区，波形自屏幕右侧向左侧缓慢移动显示，最新采集波形始终出现在屏幕的右侧。

7、x-y模式

X-Y模式就是将电压-时间显示转换成电压-电压显示
主要是用来测量相同频率信号之间的相位差:

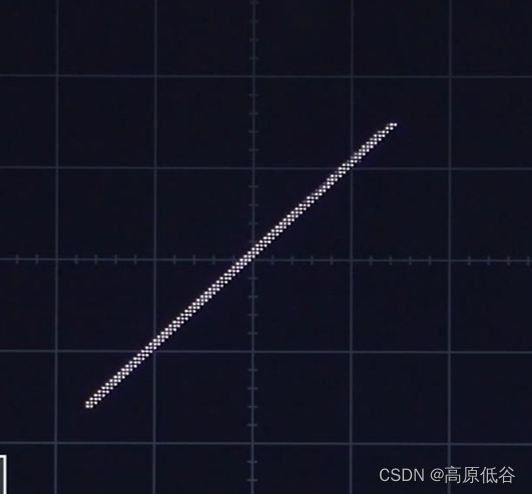

两信号相位差为0度,X-Y模式中的合成波形为一个正45度线段

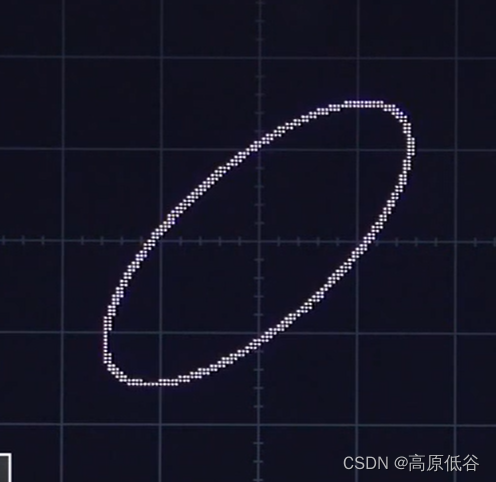

将两信号相位差调为45度时,可见到X-Y模式中波形为一个椭圆

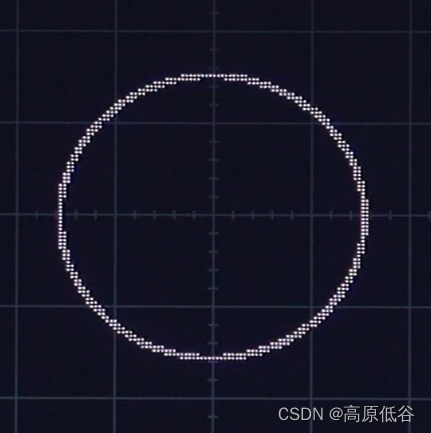

相位差为90度时，XY模式波形为一个圆形

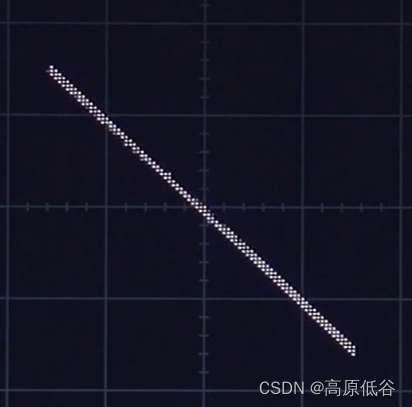

相位差为180度时，X-Y模式最终显示的是负45度线段

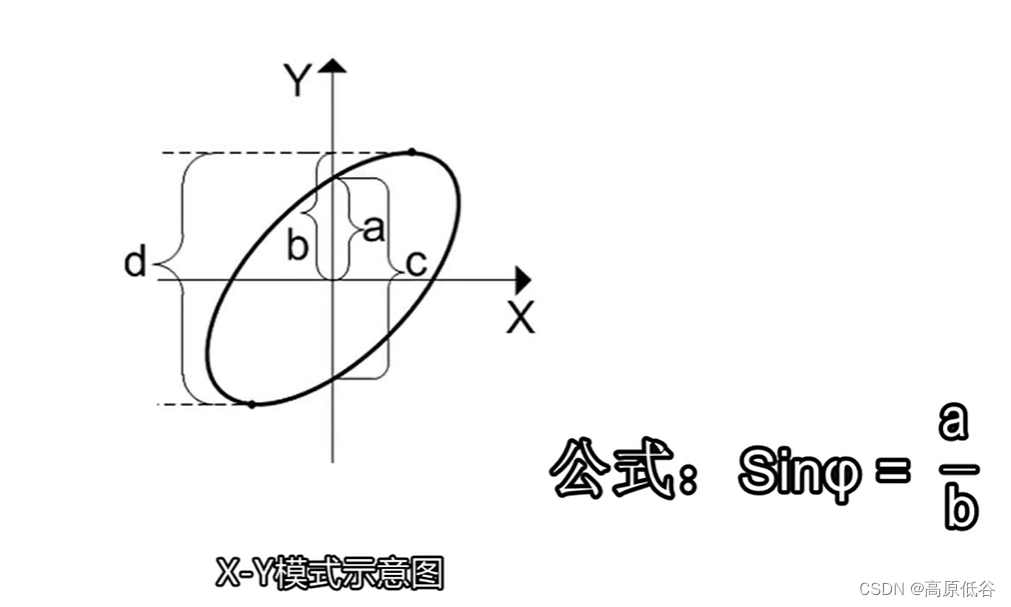

对于非特殊图形我们可以利用公式来求出相位差

X-Y模式还会用于元件测试:
实际上，在任何涉及两个相互关联的物理量的场合，都可以使用X-Y模式很方便的进行测量，如果输入的两信号没有线性的频率关系，则不会获得稳定的图形显示。

8、头低频补偿那点事

为了保证测量结果的准确性，示波器在使用之前要进行探头校准，

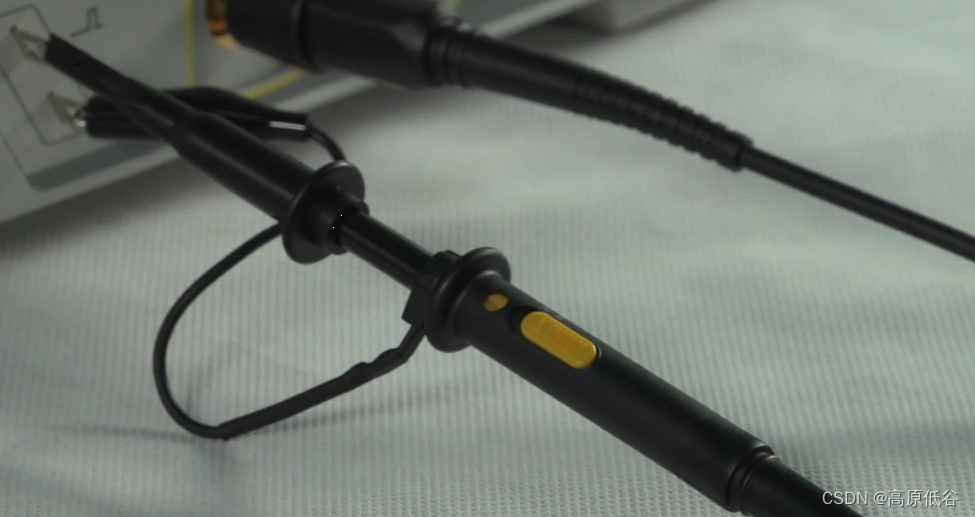

而低频补偿是探头校准中的重要环节，探头有×l挡和×10挡两个档位，

当衰减比设置为x1时，信号不用补偿，
当衰减比设为x1O挡时,由于输入阻抗会增大,所以必须进行低频补偿.

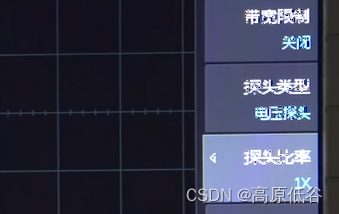

在1通道的设置菜单中将示波器的探头比率改为10×，信号经过探头的时候就会被10倍衰减
示波器在测量信号时，又将测量到的衰减信号放大了10倍，测量出来的信号峰峰值示数不变。
ZDS2022示波器最大垂直档位可设为10V/格，使用探头x10挡后，最大测量电压可由80V增大到800V。
使用探头x 10挡可以增大示波器测量范围。

9、探头电容

晶振测量
在用示波器观察晶振引脚上的波形时，
在屏幕上看不到晶振波形或是波形的特征不正确，
很有可能是您没有使用探头x10挡造成的，
晶振对电容负载较敏感，当使用x1挡时，探头电容香对较大，
相当于一个很重的负载并联在晶振电路的两端，
容易导致电路停振而得出不确的测量结果。

当使用x10挡时，探头电容香对较小，可以减小测试引入的负载效应，

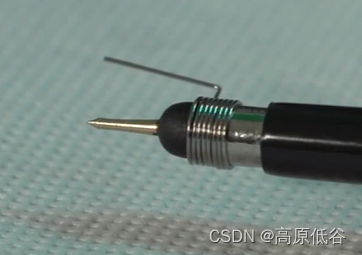

为了提高信号保真度，还应使用探头标配的接地弹簧代替接地鳄鱼夹就近接地

x1挡带宽有限制，x10档是全带宽的

10、参数设置保存

我们准备测试一个非常复杂的信号，
在这期间我们可能设置了若干项参数，
如果我们一不小心按下了Auto Setup
此时各项参数都变成了自动设置的参数，
难道还要把这些参数重新设置一 遍吗？
您只需要按下Manu Back按键，选择"撤销"即可恢复上一次的参数设置

11、模板触发的功能

在观察具有毛刺的波形时，按下ZDS2022示波器操作面板上的Persist按键，
就可以一键打开无限余辉功能，这时候在屏幕上可以观察所有毛刺的历史轨迹。

如果我们想要把某一个毛刺的波形 单独抓出来观察特征，最好使用模板触发，

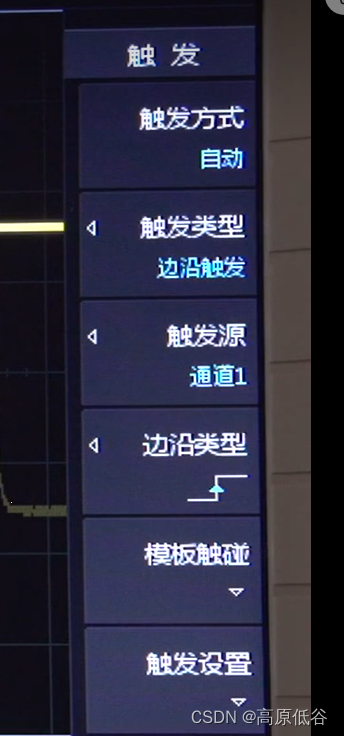

首先按下操作面板上的Trigger按键，打开触发菜单：

打开模板触碰功能

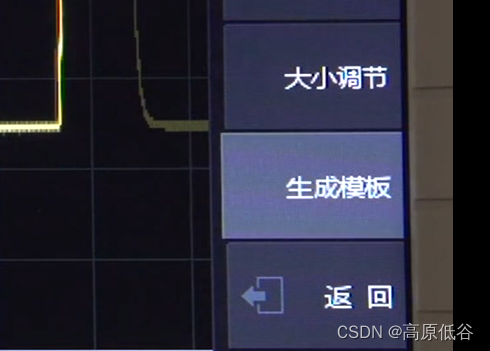

接下来通过调节旋钮A和旋钮B调节模板的位置和犬小，将屏幕上的小方框移动到感兴趣的毛刺波形上，最后选中生成模板，这个毛刺波形就被单独抓出来了

12、33万次/秒刷新率

刷新率的高低直接决定了示波器捕获异常波形的能力。

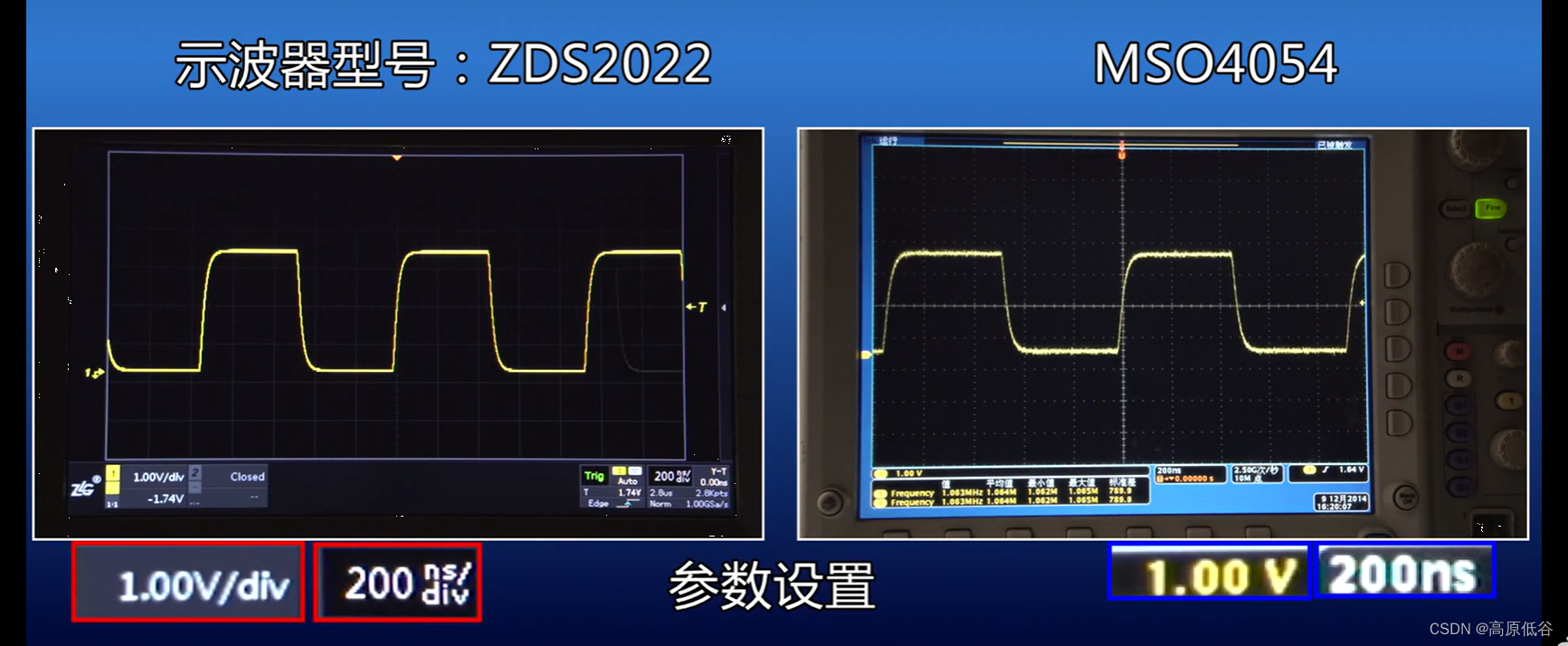

我们将MSO4054与ZDS2022示波器，设置成箱同的时基档位：
接下菜对同个具有毛刺的波形进行测量

在MSO4054的屏幕上显示的波形更漂亮。
MSO4054没有任何小概率毛刺抖动出现。
zDS2022示波器的屏幕上会不时地出现毛刺抖动。

波形的捕获周期包括有效捕获时间和死区时间，刷新率越高死区

13、深存储

归根结底都是波形的采样质量与波形的信息反馈问题,与其密切相关的一个指标就是存储深度

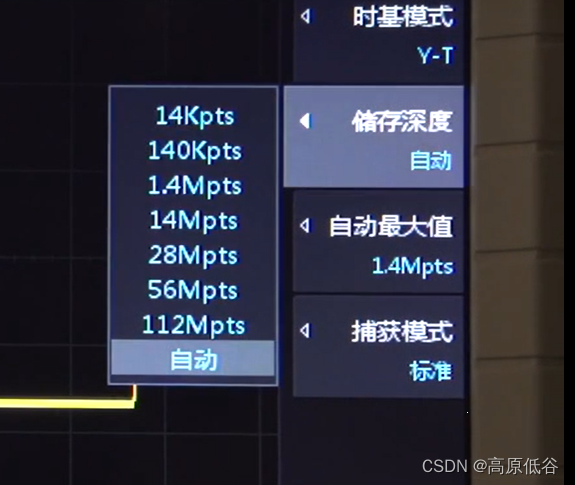

ZDS 2022示波器突破传统，设计了可以选择存储深度大小的选项，
按下面板上的Horjz键，

存储深度越大波形放大很多倍都不会失真。

14、如何测量正负脉冲的个数

统计功能在Measure菜单中开启，
点击操作面板上的Measure按钮，
调整B旋钮选择正脉冲计数和负脉冲计数，

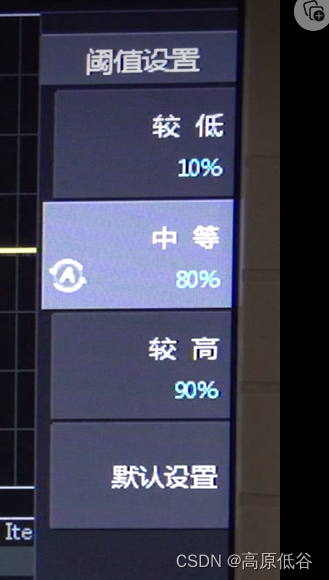

在测量正脉冲时，应将阈值往上调；
在测量负脉冲时，应将阈值往下调；

15、测量中的一键清除

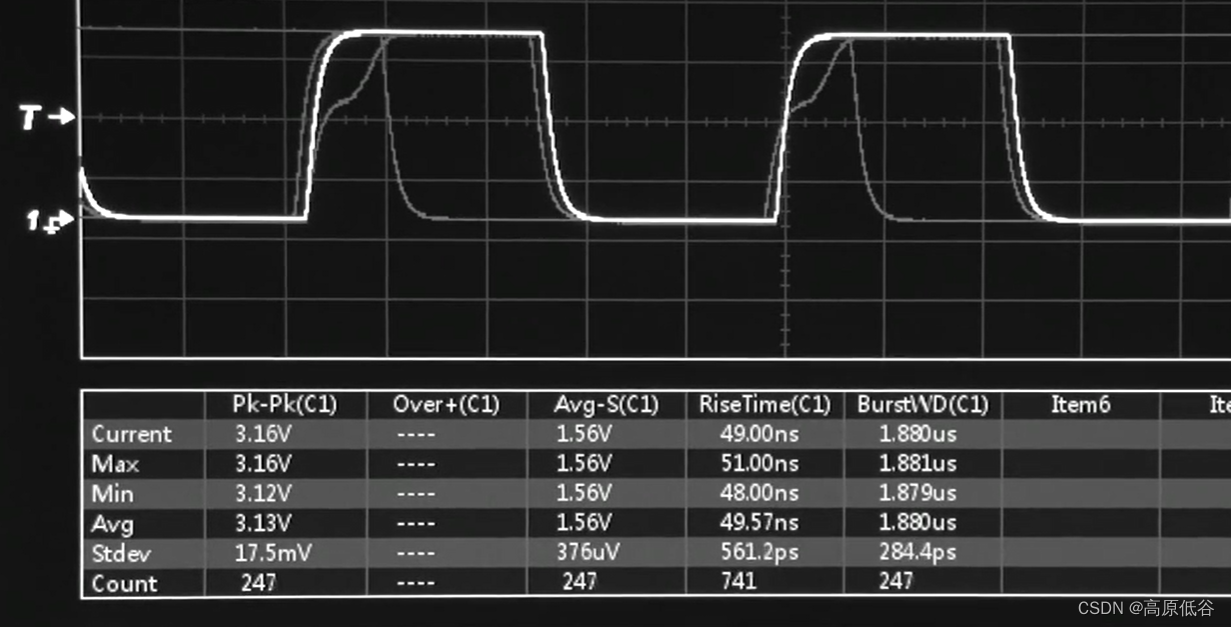

ZDS2022示波器中的参数测量是自带统计功能的，打开参数测量的瞬间，统计就已经开始了
此时没有设置合适的阈值条件，当我们设置好阈值之后，统计功能却已经进行了一段时间，
探头还没有放在测试点上，统计已经开始。
我们应该在测量条件全都设置好之后，按一下Clear按键，清零之前的统计数据

16、斜率测量

可以先测量一些数值，然后手动计算
ZDS202 2元波器可以直接显示，
首先将CAN信号接入示波器，将其稳定触发，显示在屏幕上

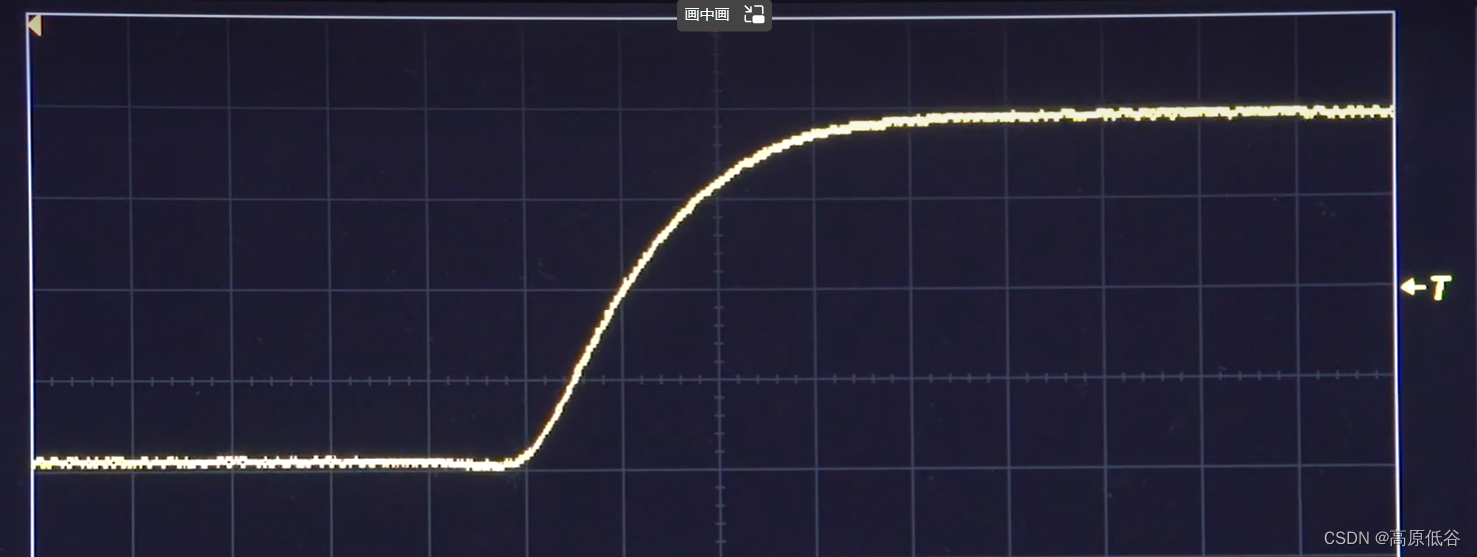

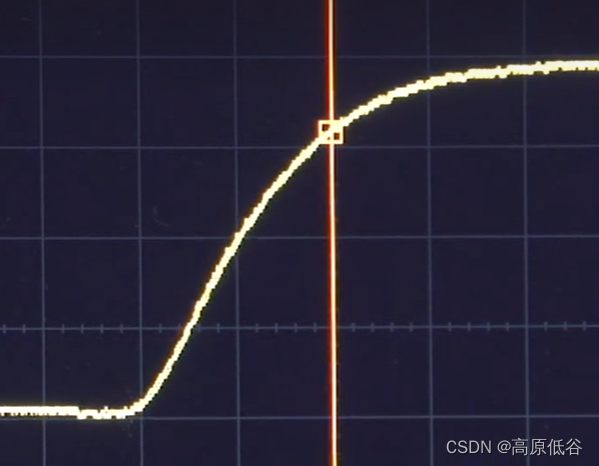

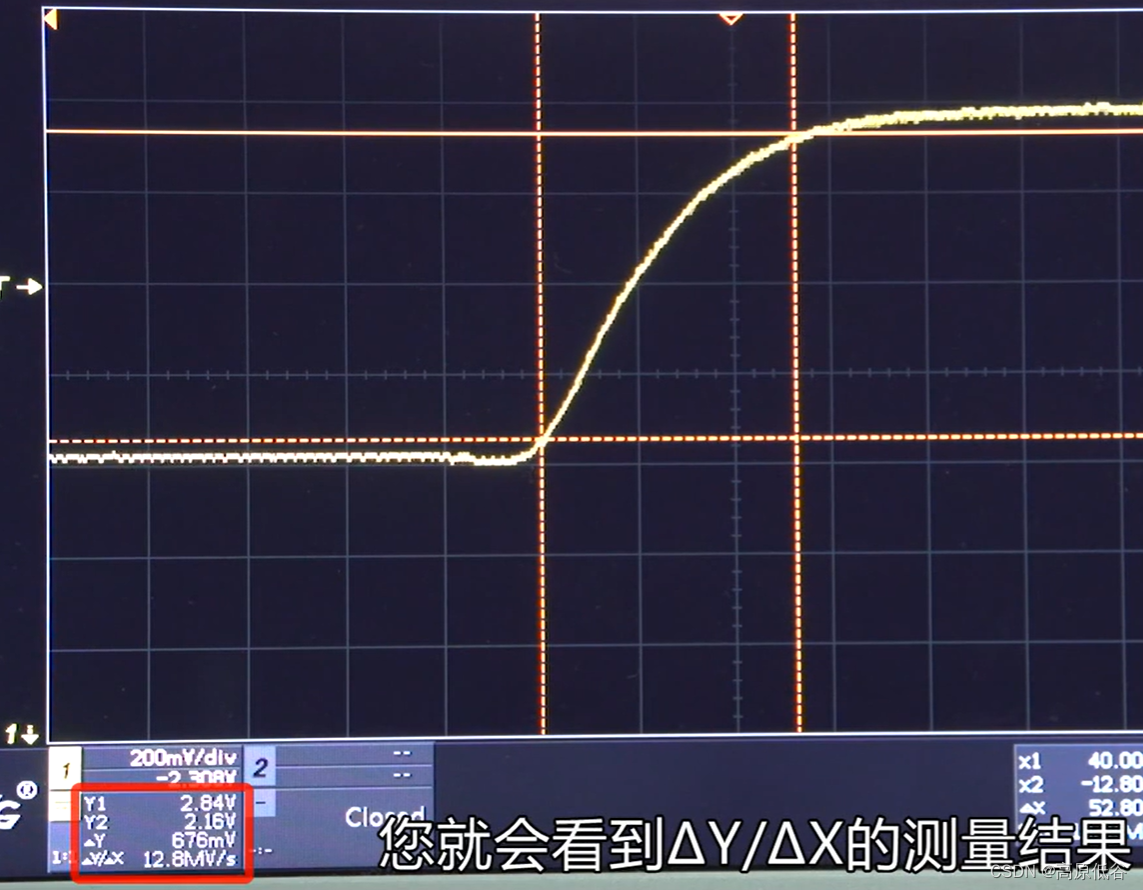

然后开启一键光标Cursor测量

旋转旋钮B使光标准确定位。

短按旋钮B切换光标线
短按Cursor键，切换光标的显示模式

17、设置触发模式

触发方式为自动触发，在等待一段时间后，若没有符合条件的触发事件出现，就会强制触发并采样波形，触发位置是非常随机的。往往会导致波形显示不稳定

触发方式设为普通触发，必须在触发条件发生后才采样波形，屏幕的触发波形非常稳定

18、协议解码功能

若接入信号CAN后，首先我们调整时基

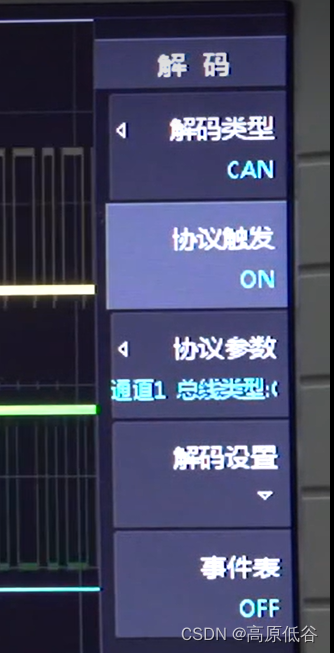

使CAIN信号以最佳视觉波形显示在屏幕上，按下Decode键进行解码，
解码类型设置为CAN
打开协议触发，

此时若波形并无稳定有效解码

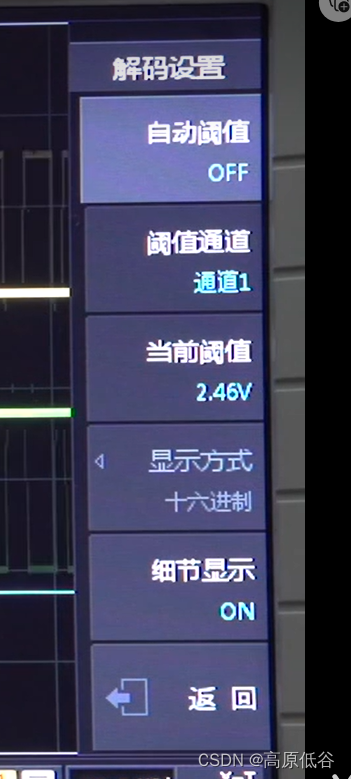

按下解码设置，将自动阈值设置成手动阈值，调整每个通道的阈值，设置为普通触发

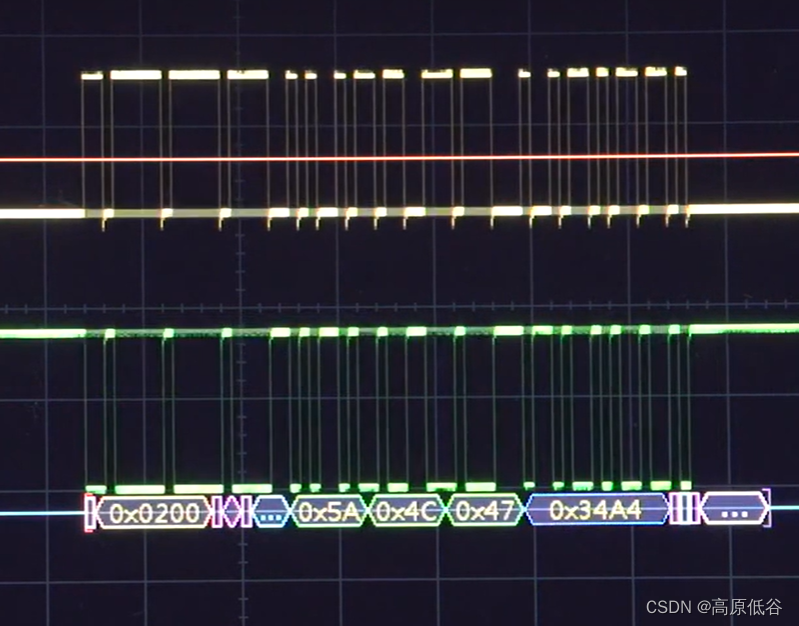

这时我们看到协议已经有效解码

19、51种测量项

ZDS2022示波器拥有51种参数测量统计功能
我们输入一个信号，按下Measure测量键，选中测量项选择

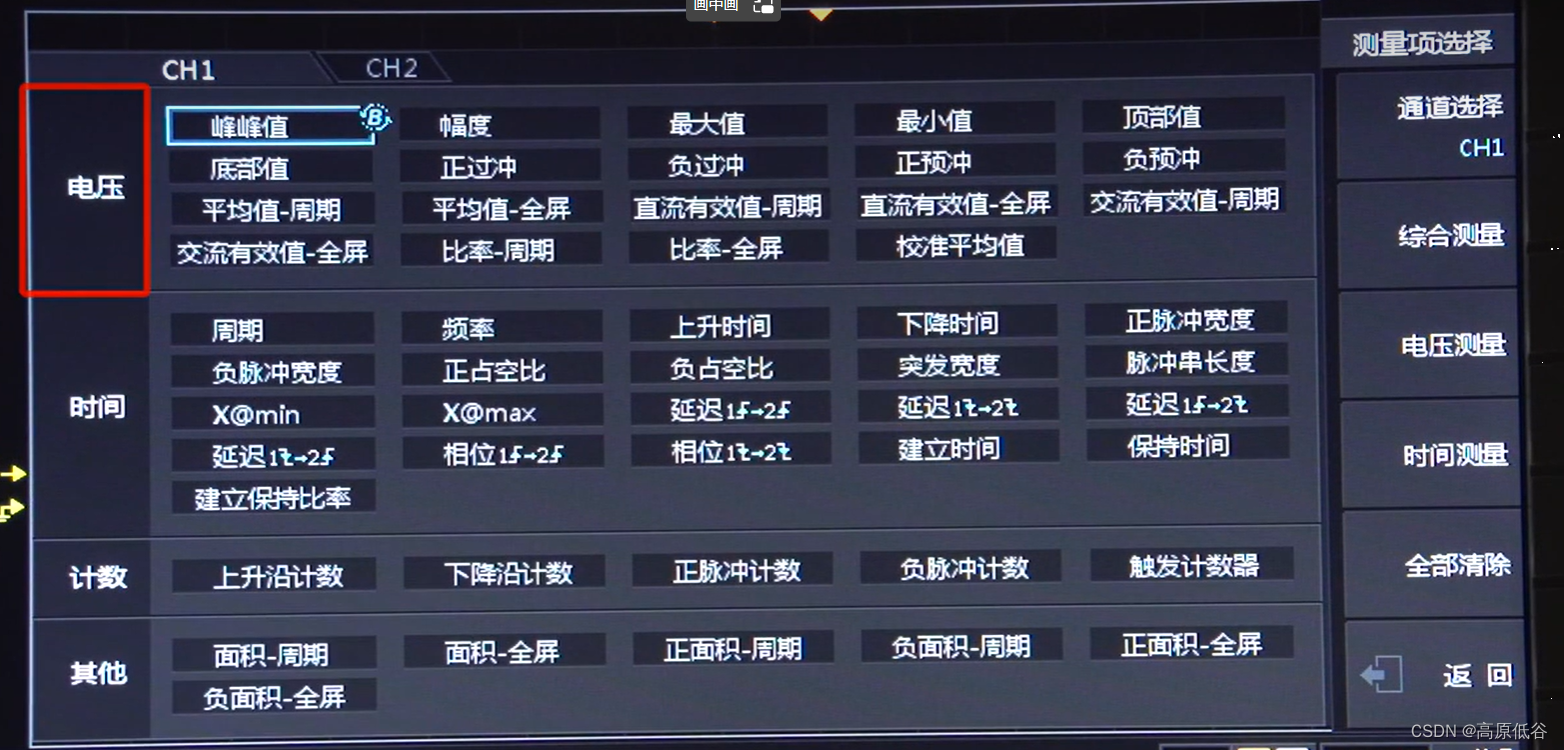

在屏幕上可看到51种测量参数项

可以根据需要选择，再返回主界面，就会显示出数据
