8255并行芯片——外部特性、工作方式、命令字

并行接口的特点

1. 传输速率高——字节、字、双字宽 ，多根数据线同时传
2. 可靠性高——可设置握手联络信号线，易于实现异步互锁协议
3. 使用自由——数据格式、传输速率、工作时序无固定规定，根据I/O设备要求决定
4. 不做差错检验和速率控制
5. 适于近距离传输
6. 使用广泛

8255外部特性

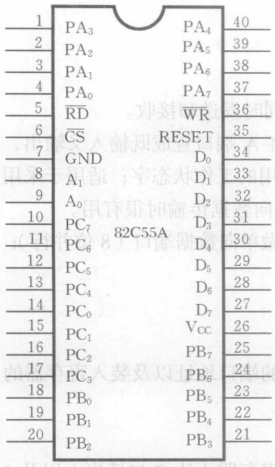

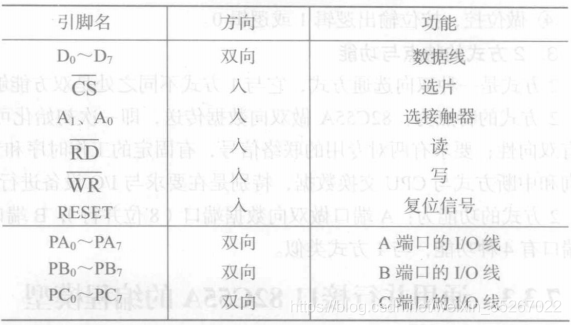

下图为8255的外部引脚：

其中，A、B、C端口都可以作为数据口与外设之间交换数据，但C端口的使用比较特殊，除了作为数据端口外，还可以做状态端口、专用联络线和做按位控制用，且C端口被分为高4位和低4位两部分，高4位PC₄ ~ PC₇与A端口一起组成A组，低4位PC₀ ~ PC₃与B端口组成B组。

工作方式

0方式：一种无条件的数据传输方式，应用最多，是8255的基本输入/输出方式。

特点：8255做单向数据传送，即一次初始化只能把某个并行端口置成输入或输出，不能置成既输入又输出，使用不受什么限制。

功能：A端口做数据端口；B端口做数据端口；C端口做数据端口，或做位控，按位输出逻辑1或逻辑0。

1方式：单向选通方式，即双方传输数据时，需要遵守握手应答的约定。

特点：8255做单向数据传送，即一次初始化只能把某个并行端口置成输入或输出，遵守并行数据传送的协议。

功能：A端口做数据端口；B端口做数据端口；C端口可以有4种功能，分别为：

1. 做A端口和B端口的专用联络信号线
2. 做数据端口，未分配做专用联络信号的引脚可做数据线用
3. 做状态端口，读取A端口和B端口的状态字
4. 做位控，按位输出逻辑1或逻辑0

2方式：双向选通方式，与1方式不同之处为双方能够同时发送和接收。

特点：8255做双向数据传送，即一次初始化可将A端口置成既输入又输出，具有双向性，遵守并行数据传送协议。

功能：A端口做双向数据端口；B端口做单向数据端口；C端口有4种功能，同1方式

编程命令

区分方式命令与按位置位/复位命令是通过特征位：D₇=1表示方式命令；D₇=0表示按位置位/复位命令。两个命令共用一个端口。

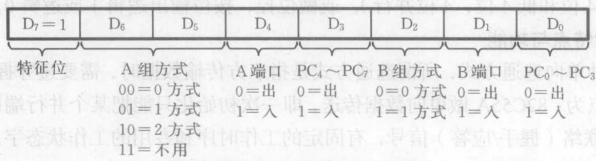

（1）方式命令

又称初始化命令。

A组有3种工作方式，而B组只有2种工作方式，C端口分为两部分，上半部属于A组，下半部属于B组。

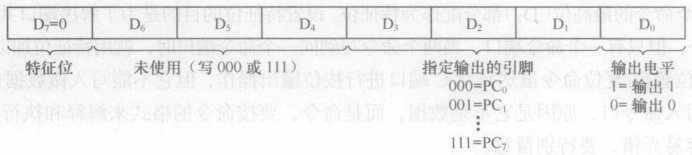

（2）按位置位/复位命令

要在初始化以后才能使用。
