CCLKIE转Profinet基于协议转换网关模块的三菱PLC与西门子PLC通讯实践

在一家大型汽车零部件制造工厂中，生产线上的不同工位分别采用了三菱 PLC 控制系统和西门子 PLC 控制系统。其中，负责零件冲压的工位使用的是三菱 PLC 进行精准的压力控制和冲压节奏调节；而负责零件焊接的工位则配备了西门子 PLC ，对焊接电流、电压以及焊接时间进行精确把控。随着工厂智能化改造的推进，需要实现这两个不同 PLC 控制系统之间的数据交互，以便对整个生产流程进行更高效的协同管理。例如，当冲压工位完成一个零件的冲压后，需要将零件的尺寸、质量等相关数据实时传输给焊接工位的西门子 PLC ，以便焊接工位根据这些数据调整焊接参数，确保焊接质量。然而，三菱 PLC 采用的是 CCLINKIE 总线，西门子 PLC 采用的是 PROFINET 网络，两种不同的总线类型使得数据交换面临巨大挑战。这时，捷米特 JM-PN-CCLKIE 通信网关模块成为了关键的解决方案。

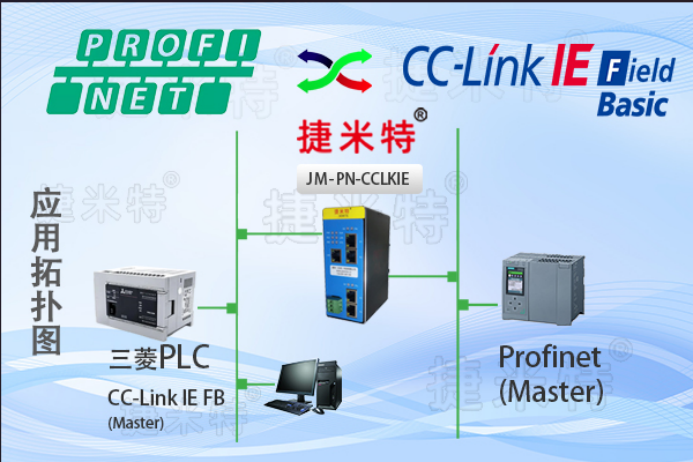

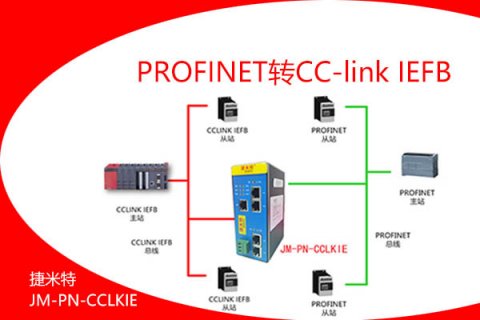

这款由捷米科技自主研发的网关模块具备 PROFINET 从站功能，它就像一座桥梁，连接起了 CCLINKIE 总线与 PROFINET 网络。当该模块连接至 PN 总线时，能够精准地以从站身份运作，稳定接收和发送数据；而在接入 CCLINKIE 总线时，同样可以可靠地担当从站角色。

在实际应用中，捷米特 JM-PN-CCLKIE 通信网关模块实现了三菱 PLC 与西门子 PLC 之间高效、可靠的数据交互。通过实时的数据共享，冲压工位和焊接工位能够更好地协同工作，不仅提高了生产效率，还减少了因数据不流通导致的生产错误和质量问题。同时，为整个工厂的自动化生产流程提供了坚实的技术支撑，有力地推动了生产流程的顺畅运行与优化升级，为企业带来了显著的经济效益和生产效益提升。

该设备可替代AB7954功能，广泛应用于各个工业自支化场景。

 CCLinkIEIE转profinet模块的应用场景

一、工厂自动化生产线

现代化工厂自动化生产线里，多种品牌与类型设备及控制系统并存常见。像部分生产线中原用三菱电机 PLC 及 CCLinkIE 网络控制的设备，在工厂升级或引入新设备后，需与西门子 PLC 及 Profinet 网络设备协同。 Profinet转CCLinkIE网关可让三菱设备无缝接入 Profinet 环境，达成生产线数据互联互通。各设备能实时互换产品加工参数、运行状态、故障报警等信息。如汽车制造生产线，车身焊接、涂装、装配等环节设备来源不一，此网关可促环节紧密协作，提效保质，保障生产线顺畅。

二、智能工厂建设与系统整合

构建智能工厂时，要整合分散自动化孤岛，CCLinkIE 转 Profinet 网关至关重要。它能连接基于 CCLinkIE 的旧设备群（传感器、执行器等）与基于 Profinet 的智能生产系统（MES、ERP 及 PLC 等）。如电子制造工厂，CCLinkIE 网络里的温度、压力传感器和物料搬运设备经网关接入 Profinet 后，智能系统可获取数据，用于动态调整生产计划、安排设备维护及优化能源管理，提升智能化与效益。

介绍一下CCLinkIE转Profinet网关的具体工作原理。



三、工业机器人与周边设备协同作业

工业机器人于现代制造业意义重大，常需与周边设备协同。有时机器人采用 Profinet 网络控制，辅助设备如物料输送、工装夹具切换系统则基于 CCLinkIE 网络。CCLinkIE 转 Profinet 网关能促成二者精准通信协同。如 3C 产品制造，机器人装配零部件，CCLinkIE 物料输送系统供料。经网关，机器人可知物料情况并提需求，周边设备依机器人进度调状态，增生产灵活性与自动化程度。

四、分布式能源管理系统

分布式能源管理系统集成多种能源设备与控制系统。如太阳能光伏电站逆变器、储能系统电池管理系统等分布式发电设备，以三菱控制系统基于 CCLinkIE 网络交互数据，而核心监控调度平台用西门子 PLC 等基于 Profinet 网络构建。CCLinkIE 转 Profinet 网关可将分散能源设备接入统一网络，实现数据采集、分析与指令下达，优化调度能源，提效降本，保系统稳定运行。

配置方法

三菱PLC系统中的网络配置捷米特JM-PN-CCLk

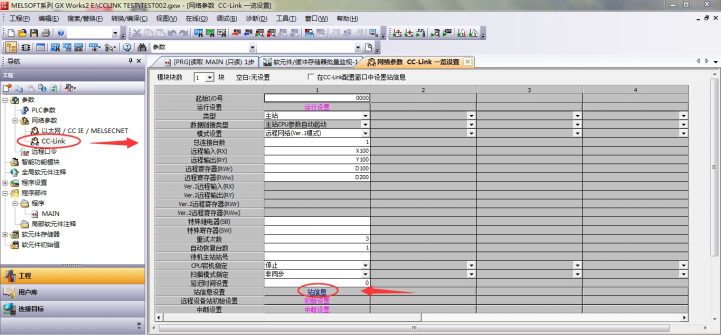

在 GX Works2 软件中新建一个项目，在 CC Link 的设置中，如下图所示。

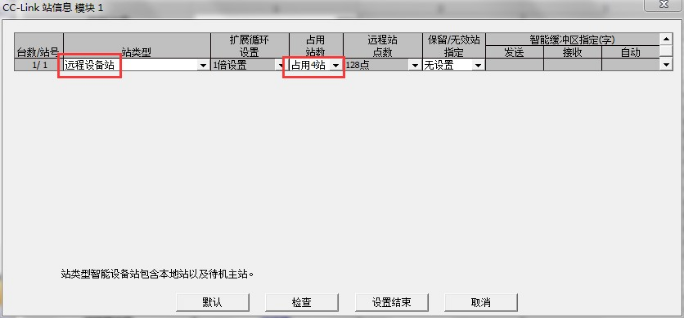

3, 点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站，“占用站数”根据实际数据量选择。点“设置结束”完成设置。

4, 在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINKIE 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。

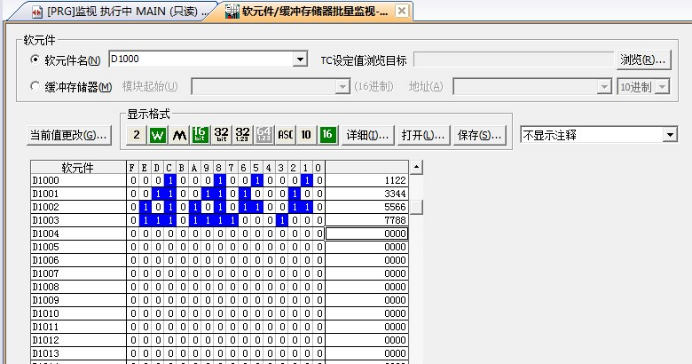

在 GX Works2 软件中，在线监视缓冲存储器，如下图所示。可以通过软件元列表进行在线修改和监视寄存器的值。

配置 PROFINET 从站

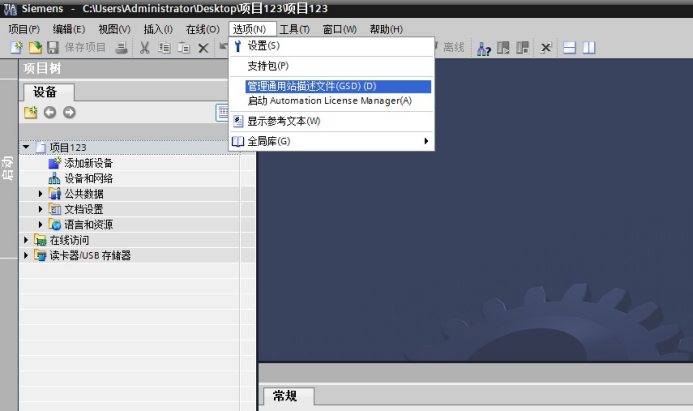

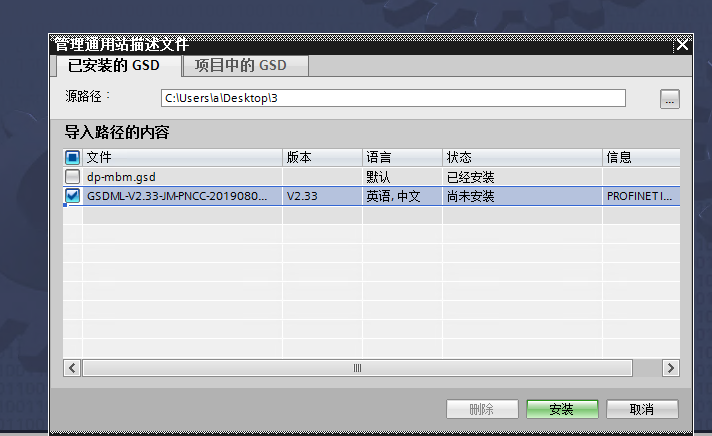

在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加网关的 GSD 文件。



选择 GSD 文件所在的目录，点击安装：

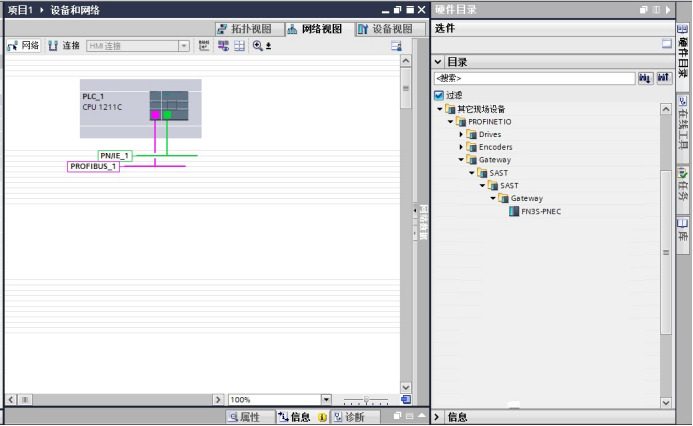

在“设备和网络”中添加网关

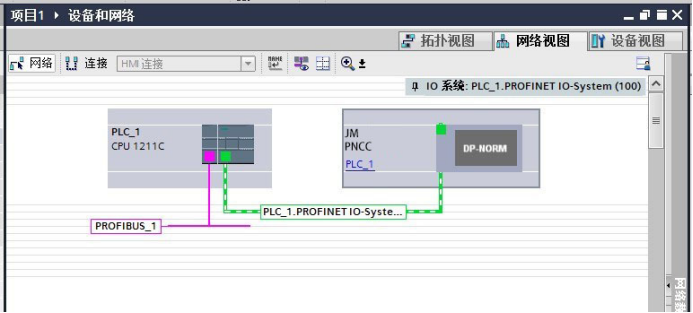

给网关分配 PLC，构建 Profinet 链接

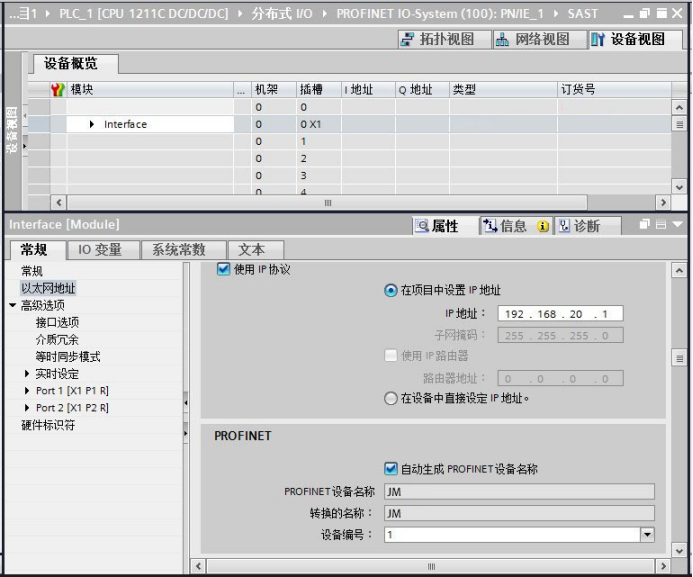

双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。

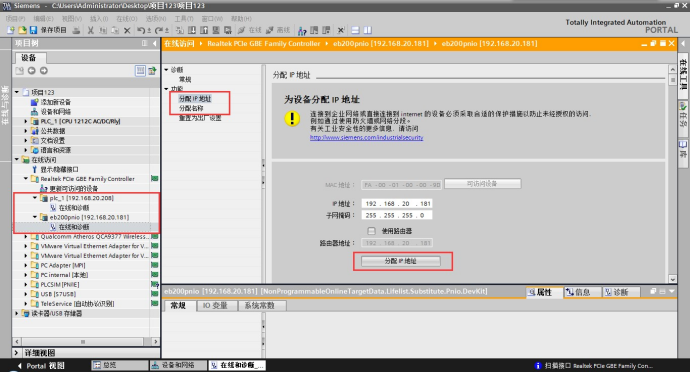

在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC 地址在同一网段，名称要和网关一致）

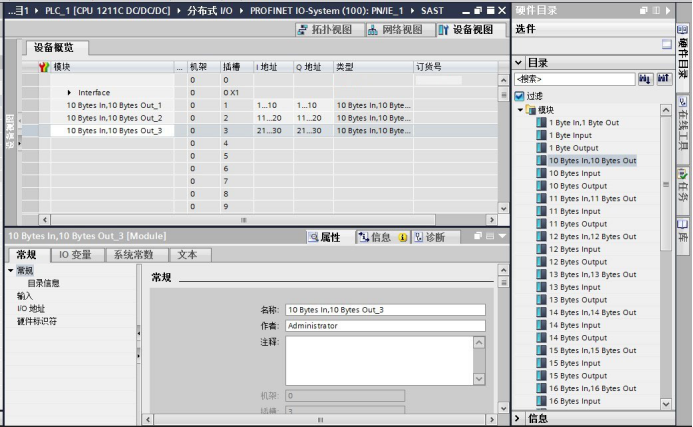

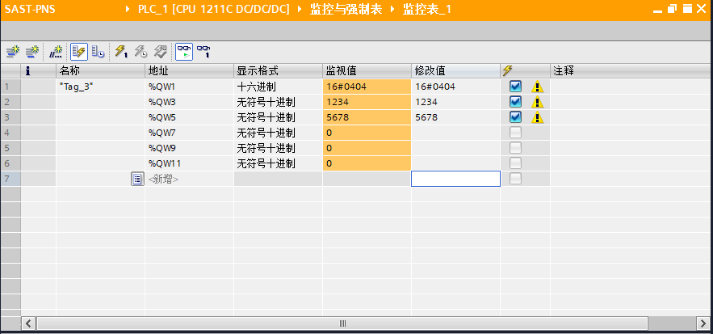

配置读写数据



将程序编译下载即可在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINKIE 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。
