ESP8266入门---点亮LED灯

新手必经之路，点亮开发板上的LED灯。

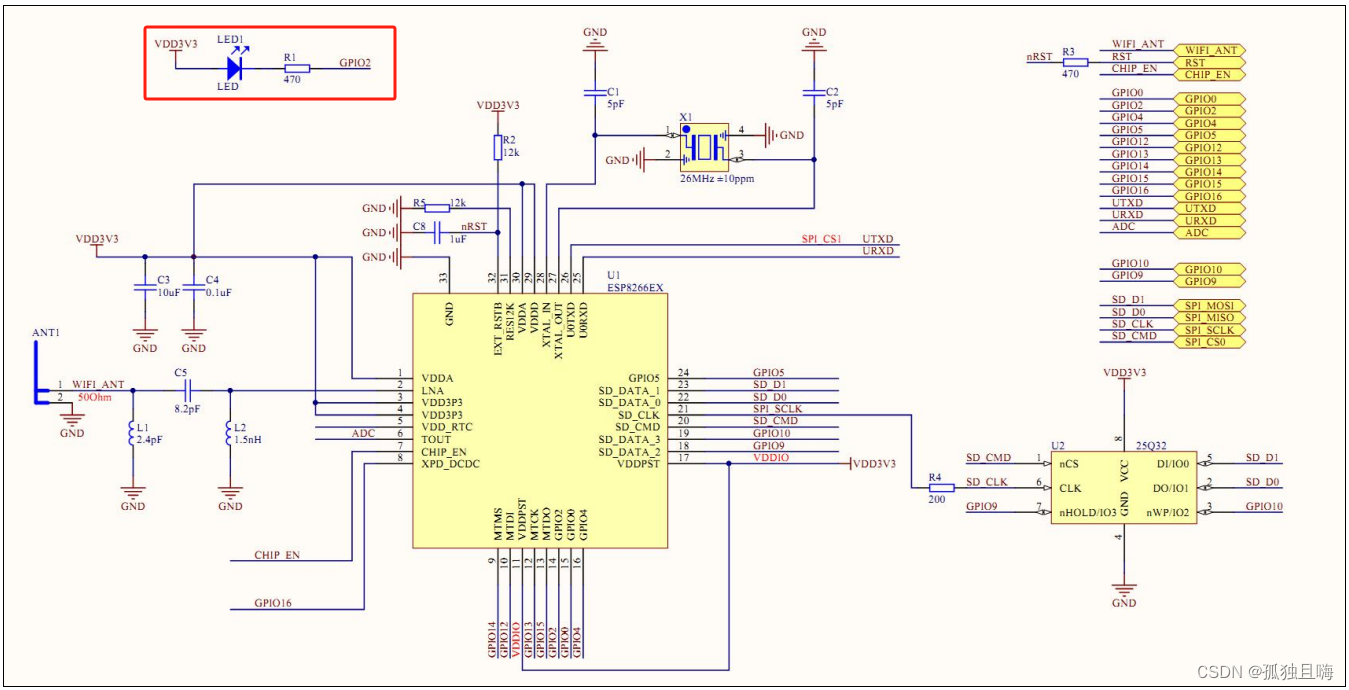

1.看原理图

根据原理图确定开发板上的LED灯连接在哪个GPIO口上，例如我这个就是在GPIO2口上连接。

注：ESP系列原理图可以去安信可

找对应的型号下载观看

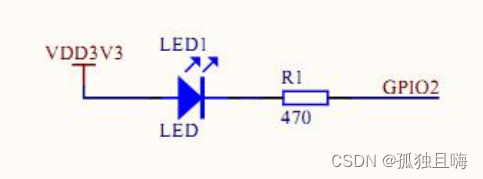

根据原理图可知LED连接3.3V电源，因此GPIO口输出为低时LED点亮，输出为高电平时LED等熄灭。

2.编写代码

#define PIN 2  //定义GPIO口，根据原理图修改
void setup() {
  // put your setup code here, to run once:
  pinMode(PIN, OUTPUT); //设置该GPIO口为输出
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(PIN, HIGH);//输出高电平
  delay(1000);//延时
  digitalWrite(PIN, LOW);//输出低电平
  delay(1000);//延时
}
