蜂鸟E203-取值模块-e203_ifu_ift2icb源代码学习

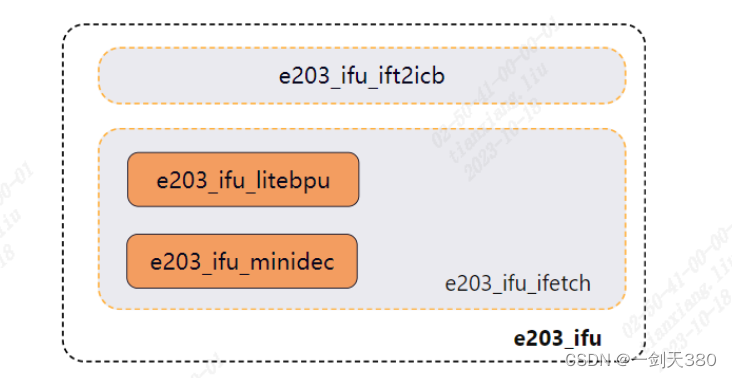

        ift2icb模块用于控制ifetch模块通过ICB接口来访问ITCM（指令紧耦合内存）和BIU（使用系统存储访问接口访问外部存储器）模块。

        以下是对于源码的解读

1.e203_ifu_ift2icb模块中各个信号的含义

       取指请求信道的握手信号

         ifu_req_valid ：ifech向ift2icb模块发送请求时，此信号拉高

        ifu_req_ready ：ift2icb模块准备好接受ifetch模块的取值请求时，此信号拉高

        响应信道的握手信号

        ifu_rsp_valid：ift2icb模块准备好交付指令时，此信号拉高

        ifu_rsp_ready：ifetch模块准备好接收指令时，此信号拉高

        ifu_req_pc：代取指令的PC

        ifu_req_seq：代取指令是否是顺序指令

        ifu_req_seq_rv32：代取指令是否是32位指令

        ifu_req_last_pc：上一次取值时的PC值，即当前正在运行的指令的PC值

        ifu_rsp_instr：ICB交付的指令



        ICB总线与ITCM进行交互时的握手信号

        ifu2itcm_icb_cmd_valid：icb总线访问ITCM时，此信号拉高

        ifu2itcm_icb_cmd_ready：ITCM准备好接受ICB的访问时，此信号拉高

        ifu2itcm_icb_rsp_valid：ITCM相应ICB总线时（一般应该是将取到的指令交付给ICB），此信号拉高

        ifu2itcm_icb_rsp_ready：ICB准备好接受ITCM的响应时，此信号拉高



        ICB总线与BIU进行交互时的握手信号

         ifu2biu_icb_cmd_valid：

        ifu2biu_icb_cmd_ready：

         ifu2biu_icb_rsp_valid：

        ifu2biu_icb_rsp_ready：

       这四个信号的含义与上面大致相同

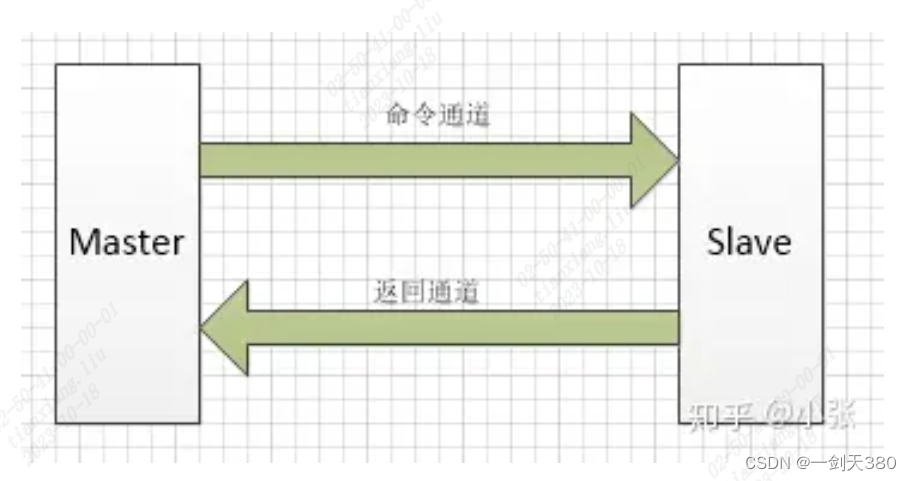

        这里总结一个规律，如下图，master与slave进行通信，一般后缀为_rep_valid（或_cmd_valid）的信号是master要读写slave时的请求信号，_rep_ready（或_cmd_ready）是slave准备好接受master的读写时的准备信号。_rsp_valid是slave将读写结果发送给master时拉高，而_rsp_ready时master准备好接受slave的读写结果时拉高

        _cmd与_req的区别:_req是iftech模块请求访问ICB总线的握手信号；_cmd是ICB请求访问指令存储单元（ITCM 、sys_mem）的握手信号

2.bybuf实例化

接下来是实例化了一个缓冲区bybuf，出于以下几个原因：
         IR准备信号由EXU级生成，该EXU级包含多个时序关键源（例如，ECC错误检查等），并且此就绪信号将反压到ifetch rsponse通道，如果没有这样的bypbuf，ifetch响应通道可能会卡住等待IR级被清除，这最终可能会陷入死锁， 因为EXU阶段可以访问BIU或ITCM，而他们正在等待IFU接受最后的指令访问，以便为LSU访问让路BIU和ITCM。

所以设置bybuf用于存放BIU交付的指令。

3.e203取值控制策略的简介

        首先要明晰，e203有三种存放内存的结构，ITCM、system memory以及I cache，后两者通过BIU进行访问，一般情况下，待取指令可以在ITCM中找到，可以在一个时钟周期内完成取值，在一些特殊情况下需要访问后两者，不可能在一个周期完成。

        ITCM是64位宽的SRAM，system memory使用32位宽总线，I cache是N-byte宽，其中SRAM和system memory支持输出数据的hold up （即输出的数据在下一次ITYEM/sys mem被访问之前不变）。

        由于e203支持32位的标准指令和16位的精简指令，那么有可能出现指令跨Lane的情况，需要对这些情况进行处理，另外，由于e203低功耗的设计目标，IR寄存器的高16位只有在目标指令是32位时才进行使能。

        剩余缓冲区机制：由于ifetch模块不知道要取的指令是32位还是16位，所以每次都取出32位，如果出现指令跨lane的情况，则将本次取出的指令放入剩余缓冲区当中，与下一个lane的低16位组成新的指令。

4.几个信号

        接下来的两个信号ifu_req_pc2itcm以及ifu_req_pc2mem是要判断ifetch要从ITCM中取值还是从sys mem中取值。

        ifu_req_lane_cross信号用来指示是否跨越lane边界；ifu_req_lane_begin信号用来指示是否是lane的起始；ifu_req_lane_same用来指示待取指令与上一条指令是否相同。

5.状态机的建立

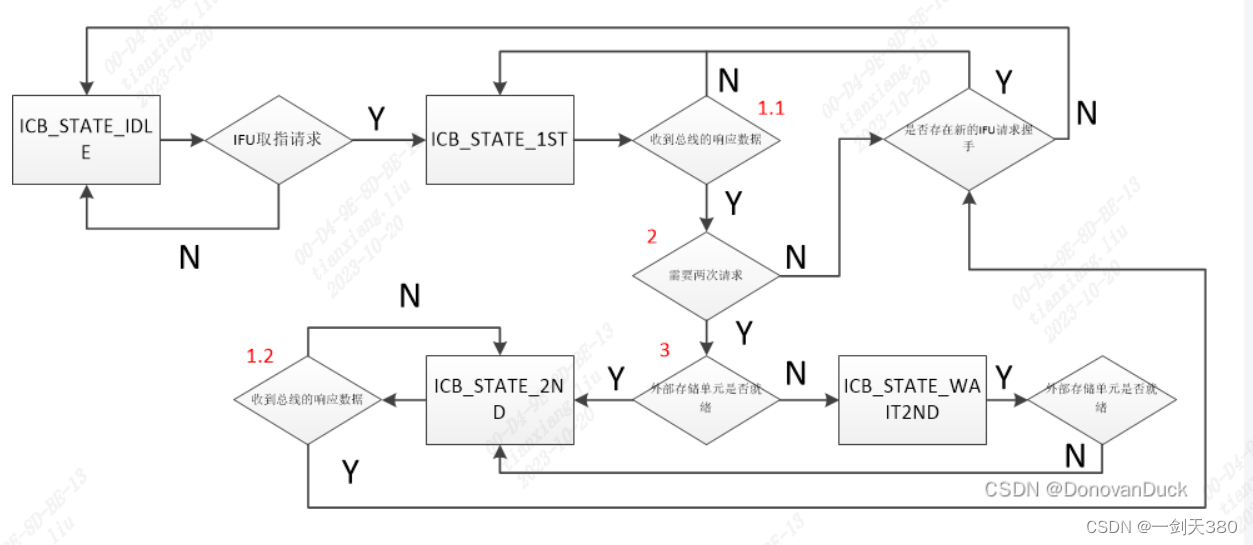

        接下来实现了一个如下图所示的状态机，

  ICB_STATE_IDLE :空状态，指示ICB正在等待IFU的取指请求；

ICB_STATE_1ST：处理第一个请求中

ICB_STATE_WAIT2ND：等待处理第二个请求

ICB_STATE_2ND：处理第二个请求

req_need_2uop：需要两次取指的标志位；

req_need_0uop：不需要取指请求的标志位

需要两次取值请求的情况：

1：本次指令的起始地址与上一次指令在相同的Lane中，指令是跨lane的，以及访存地址的输出没有holdup

2：本次指令与上一次指令不在相同的lane中，并且指令是跨lane的

需要零次取值请求的情况：本次取指的起始地址与上次在相同的lane中，并且指令没有跨lane，且指令输出已经holdup

接下来生成了一些信号，用与保存ICB总线事务的状态（例如：ICB访问的是哪一种存储单元）

6.剩余缓冲区有关信号的例化

        剩余缓冲区会在一下两种情况下被加载：
        1：当第一个lane holdup的高16位被加载到剩余缓冲区

holdup2leftover_ena是在这种情况下剩余缓冲区的使能信号

        2：当第一个取指请求的结果的高16位被加载到剩余缓冲区

uop1st2leftover_ena是在这种情况下剩余缓冲区的使能信号



7.取指响应信道

        ICB模块向ifetch模块交付的指令有两个来源：当前读出的lane和剩余缓冲区。有两种情况：如果需要从剩余缓冲区中加载数据，则将rsp_instr_sel_leftover信号置位，ICB交付的指令为：{rdata[15:0],leftover}；如果不需要从剩余缓冲区中加载数据，拉高rsp_instr_sel_icb_rsp信号，则ICB交付的指令应该为：rdata[31:0]

        其中，icb_cmd_addr_2_1_r信号用于指示当前待取的指令在lane中的哪一个位置。

8.一些握手信号的生成

        接下来生成了一些握手信号（ifu_icb_rsp_ready以及ifu_icb_rsp_valid）。

        ifu_icb_cmd_valid信号的生成，有两种情况：
        1、当ifetch取指请求到达的时候，并且 不是"need zero uops"的情况；

        2、当状态机即将退出 1ST阶段或者状态机已经进入了2ST阶段。

        ICB cmd address的生成，有三种情况。

        ifu_req_ready信号的生成，有三种情况：当状态机的状态为空，或者需要一次或者0次取指，并且第一次取指已经完成，或者需要两次取指，并且第二次取指已经完成。

9.生成ICB接口访问ITCM和BIU模块

        通过判断待取指的指令的地址的高位基地址ifu_icb_cmd_addr[`E203_ITCM_BASE_REGION]与ITCM的基地址（itcm_region_indic[`E203_ITCM_BASE_REGION]）是否相等来判断ICB是否也要访问ITCM，如果是，则拉高ifu2itcm_icb_cmd_valid；如果不是，则ICB要访问BIU，需要拉高  ifu2biu_icb_cmd_valid_pre信号。
