狭义的异常和中断是根据引起异常的原因来区分的，狭义的异常一般是由内因引起的，例如程序故障或者执行特殊的指令，狭义的中断一般是由外因引起的，例如外部中断。广义的异常包括狭义的异常和中断。下面的讨论的异常无特殊说明，都指的是广义的异常。RISC-V有四种工作模式，下面只讨论机器模式（RISC-V处理器核必备的模式）下的异常处理机制。

一、RISC-V架构规定的异常处理机制

1.1 进入异常

在进入异常时，RISC-V架构定义的行为如下：

1.从mtvec定义的PC地址开始执行

RISC-V 架构规定，在处理器的程序执行过程中，一旦遇到异常发生，则终止当前的程序流处理器被强行跳转到一个新的 PC 地址。该过程在 RISC-V 的架构中定义为“陷阱（trap）”，字面含义为“跳入陷阱”，更加准确的意译为“进入异常”。

RISC-V 处理器 trap 后跳入的 PC 地址由一个叫做机器模式异常入口基地址寄存器 mtvec（Machine Trap-Vector Base-Address Register）的 CSR 寄存器指定，其要点如下。

（1）mtvec 寄存器是一个可读可写的 CSR 寄存器，因此软件可以编程更改其中的值。

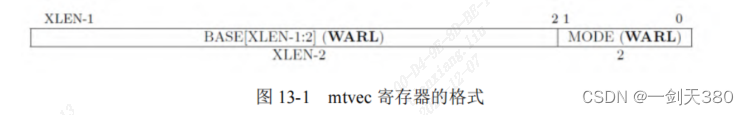

（2）mtvec 寄存器的详细格式如图 13-1 所示，其中的最低 2 位是 MODE 域，高 30 是BASE 域

• 假设 MODE 的值为 0，则所有的异常响应时处理器均跳转到 BASE 值指示的 PC 地址。

• 假设 MODE 的值为 1，则狭义的异常发生时，处理器跳转到 BASE 值指示的 PC 地址；狭义的中断发生时，处理器跳转到 BASE+4*CAUSE 值指示的 PC 地址。CAUSE的值表示中断对应的异常编号（Exception Code），如图 13-3 所示。譬如机器计时器中断（Machine Timer Interrupt）的异常编号为 7，则其跳转的地址为 BASE+4×7=BASE+28= BASE+0x1c。

2.更新CSR寄存器mcause

RISC-V 架构规定，在进入异常时，机器模式异常原因寄存器 mcause（Machine Cause Register）被同时更新，以反映当前的异常种类，软件可以通过读此寄存器查询造成异常的具体原因。

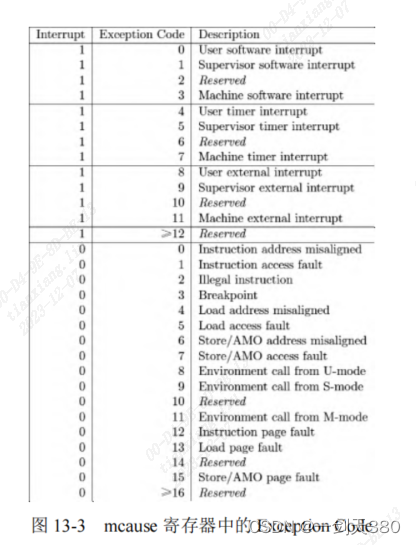

mcause 寄存器最高 1 位为 Interrupt 域，低 31 位为异常编号域。此两个域的组合表示值如图 13-3 所示，用于指示 RISC-V 架构定义的 12 种中断类型和 16 种异常类型。

3.更新CSR寄存器mepc

RISC-V 架构定义异常的返回地址由机器模式异常 PC 寄存器 mepc（Machine Exception Program Counter）保存。在进入异常时，硬件将自动更新 mepc 寄存器的值为当前遇到异常的指令 PC 值（即当前程序的停止执行点）。该寄存器将作为异常的返回地址，在异常结束之后，能够使用它保存的PC 值回到之前被停止执行的程序点。

4.更新CSR寄存器mrval

RISC-V 架构规定，在进入异常时，硬件将自动更新机器模式异常值寄存器 mtval（Machine Trap Value Register ），以反映引起当前异常的存储器访问地址或者指令编码。

• 如果是由存储器访问造成的异常，譬如遭遇硬件断点、取指令、存储器读写造成的异常，则将存储器访问的地址更新到 mtval 寄存器中。

• 如果是由非法指令造成的异常，则将该指令的指令编码更新到 mtval 寄存器中。

5.更新CSR寄存器mstatus

RISC-V架构文档规定，当进入异常时，需要更新mstatus（Machine Status Register）中的某些位，mstatus寄存器的格式如下：

• 当该 MIE 域的值为 1 时，表示 Machine Mode 下所有中断的全局打开。

• 当该 MIE 域的值为 0 时，表示 Machine Mode 下所有中断的全局关闭。

RISC-V 架构规定，异常发生时有如下情况。

• MPIE 域的值被更新为异常发生前 MIE 域的值。MPIE 域的作用是在异常结束之后，能够使用 MPIE 的值恢复出异常发生之前的 MIE 值。

• MIE 的值则被更新成为 0（意味着进入异常服务程序后中断被全局关闭，所有的中断都将被屏蔽不响应）。

• MPP 的值被更新为异常发生前的模式。MPP 域的作用是在异常结束之后，能够使用MPP 的值恢复出异常发生之前的工作模式。对于只支持机器模式（Machine Mode Only）的处理器核（譬如蜂鸟 E200），则 MPP 的值永远为二进制值 11。

1.2 退出异常

当程序完成异常处理之后，最终需要从异常服务程序中退出，并返回主程序。RISC-V架构定义了一组专门的退出异常指令（Trap-Return Instructions），包括 MRET、SRET、和URET。其中 MRET 指令是必备的，而 SRET 和 URET 指令仅在支持监督模式和用户模式的处理器中使用。

在机器模式下退出异常时，软件必须使用 MRET 指令。RISC-V 架构规定，处理器执行MRET 指令后的硬件行为如下。

• 停止执行当前程序流，转而从 CSR 寄存器 mepc 定义的 PC 地址开始执行。

• 执行 MRET 指令不仅会让处理器跳转到上述的 PC 地址开始执行，还会让硬件同时更新 CSR 寄存器机器模式状态寄存器 mstatus（Machine Status Register）。

下文将分别予以详述。

1．从 mepc 定义的 PC 地址开始执行。

2．更新 CSR 寄存器 mstatus

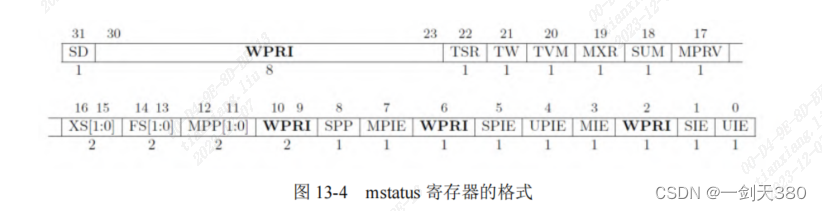

mstatus 寄存器的详细格式如图 13-4 所示。RISC-V 架构规定，在执行 MRET 指令后，硬件将自动更新机器模式状态寄存器 mstatus（Machine Status Register）的某些域。

RISC-V 架构规定，执行 MRET 指令退出异常时有如下情况。

• mstatus 寄存器 MIE 域的值被更新为当前 MPIE 的值。

• mstatus 寄存器 MPIE 域的值则被更新为 1。

在进入异常时，MPIE 的值曾经被更新为异常发生前的 MIE 值。而 MRET 指令执行后，再次将 MIE 域的值更新为 MPIE 的值。通过这个机制，则意味着 MRET指令执行后，处理器的 MIE 值被恢复成异常发生之前的值（假设之前的 MIE 值为 1，则意味着中断被重新全局打开）。

1.3 中断类型

RISC-V架构定义了四种中断类型-外部中断、计时器中断、软件中断、调试中断。

外部中断：外部中断是来自处理器核外部的中断，例如由GPIO或者UART串口产生的中断，外部中断的仲裁和派发又PLIC实现。

计时器中断：RISC-V 架构定义了系统平台中必须有一个计时器，并给该计时器定义了两个 64 位宽的寄存器 mtime和 mtimecmp。mtime 寄存器用于反映当前计时器的计数值，mtimecmp 用于设置计时器的比较值。当 mtime 中的计数值大于或者等于mtimecmp 中设置的比较值时，计时器便会产生计时器中断。计时器中断会一直拉高，直到软件重新写 mtimecmp 寄存器的值，使得其比较值大于 mtime 中的值，从而将计时器中断清除。

软件中断：RISC-V 架构定义的机器模式软件中断可以通过软件写 1 至 msip 寄存器来触发。

中断的优先级：外部中断>软件中断>计时器中断，在多个外部中断源之前，可以通过PLIC来为每个外部中断源设置优先级。

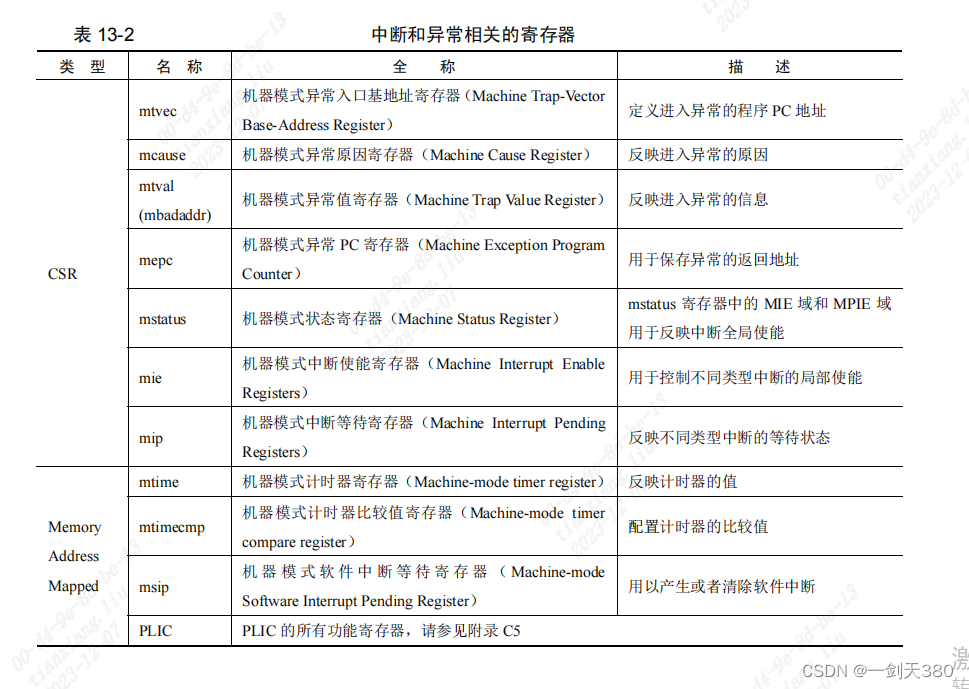

1.4 中断寄存器

1.中断使能寄存器

RISC-V 架构的狭义上的异常是不可以被屏蔽的，也就是说一旦发生狭义上的异常，处理器一定会停止当前操作转而处理异常。但是狭义上的中断则可以被屏蔽掉，RISC-V 架构定义了 CSR 寄存器机器模式中断使能寄存器 mie（Machine Interrupt Enable Registers）可以用于控制中断的屏蔽。

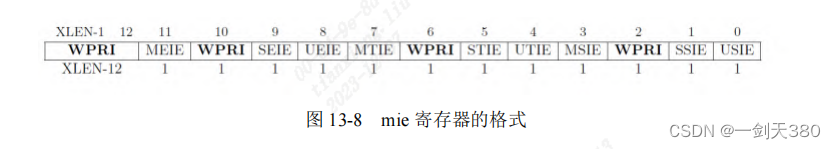

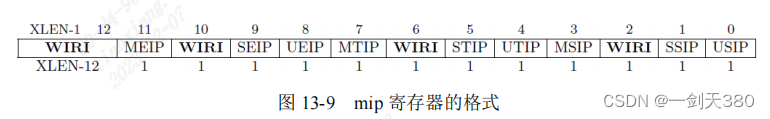

（1）mie 寄存器的详细格式如图 13-8 所示，其中每一个比特域用于控制每个单独的中断使能。
