MC34063是一款标准型的开关稳压器，常用于低压电源转换。以下是MC34063的数据解读：

1、电气特性

输入电压范围: 3V~40V
输出电压范围: 1.25V~37V
最大输出电流: 1.5A
工作温度范围: -40℃~85℃

2、功能描述

MC34063具有以下功能：

恒定的输出电压和电流
过载保护
短路保护
热关断
内部起动器和振荡器

3、典型应用

MC34063可以应用于以下场景：

12V转5V稳压电路
24V转12V稳压电路
5V转-5V负压电路

4、典型应用电路

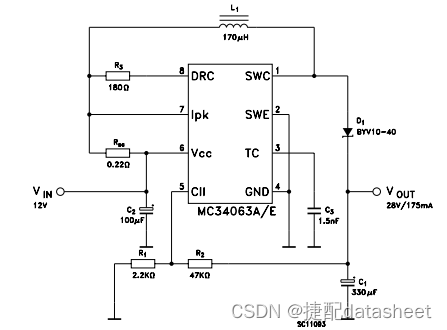

MC34063的典型应用电路如下图所示：

5、注意事项

使用MC34063时需要注意以下几点：

输入电压不能超过40V
输出电流不能超过1.5A
必须加入适当的电容和电感保证稳定输出
推荐使用MC34063的整合版本（如MC34063A）

以上就是对MC34063 datasheet的简要解读，希望能帮助您了解这款芯片的基本特性和应用。datasheet地址：MC34063
