ULN2003A是一种常用的集成高电压和高电流输出器件，属于NPN型晶体管阵列。它由八个独立的NPN晶体管组成，每个晶体管的基极与共同引脚(COM)相连，集电极则分别通过开集电极引脚与外部负载连接。

IN1~IN7：输入引脚，用于控制对应输出引脚的高低电平。当输入为高电平时，相应的输出引脚会被拉低，当输入为低电平时，相应的输出引脚会断开。
COM：共阳极引脚，用于连接外部电源的正极。
GND：地引脚，用于连接外部电源的负极。
OUT1~OUT7：输出引脚，用于连接外部设备，如继电器、步进电机、LED等。当输入为高电平时，相应的输出引脚会被拉低，当输入为低电平时，相应的输出引脚会断开。
Vcc：电源引脚，用于连接外部电源供电。其电压范围一般为5V至50V。
Ic：电流引脚，用于测量芯片的工作电流。其典型值为2.5mA。

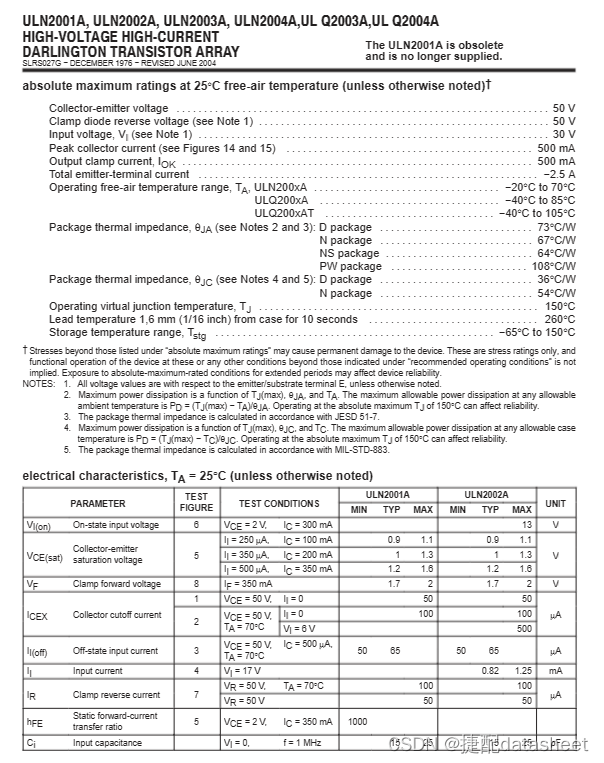

数据参考：ULN2003A资料

输入电流（Iin）：ULN2003A的输入电流范围为1.0mA至2.7mA。在使用时，输入电流应控制在这个范围内，以确保器件正常工作。
集电极饱和电压（Vce(sat)）：对于ULN2003A，集电极饱和电压是指在特定工作条件下，集电极与COM端之间的电压差。ULN2003A的饱和电压通常为0.7V，这意味着当输入信号使开集电极导通时，集电极与COM端之间的电压会下降至0.7V左右。
集电极最大电流（Ic(max)）：ULN2003A的集电极最大电流为500mA。这意味着ULN2003A可以提供高达500mA的电流给负载，但不能超过这个限制，以免损坏器件。
输出电流（Io）：ULN2003A的输出电流是指每个输出引脚能够提供的最大电流。通常情况下，ULN2003A的输出电流为200mA，但具体数值可以根据实际应用需求进行调整。
工作温度（Tj）：ULN2003A的工作温度范围为-20°C至+70°C。在使用时，应确保器件工作温度不超过这个范围，以保证其正常工作和可靠性。
