一、概述

Docker容器可以提供一个轻量级且独立的运行环境，通常被用于运行后台服务单元，但仍然会存在需要UI界面显示的场景，以下提供了采用X11方式实现的Docker容器中的应用图形界面可视化方案。
X11是一个用于图形窗口环境的标准协议，用于在不同的操作系统上实现图形用户界面。它是在1970年代末和1980年代初由麻省理工学院（MIT）开发的。X11提供了一种机制，使应用程序能够通过网络在不同的计算机上显示图形界面。它提供了许多功能，包括窗口管理、图形绘制、输入处理、事件处理等。X11由服务器和客户端组成。服务器负责运行应用程序并管理窗口、绘制图形等功能，而客户端则是在不同的计算机上运行的程序，它们可以通过网络连接到服务器并发送绘图和事件请求。当X11服务端跟客户端在同一终端中时，可以通过本地unix套接字的方式将显示数据从客户端传递给X11服务端；当X11服务端跟客户端在不同终端上时，则是使用tcp套接字的方式进行数据传输。

二、本地访问容器应用界面

如果想在宿主机上去访问容器中的应用界面，可以通过容器与宿主机共享X11的unix套接字来实现，让容器中的应用将显示数据通过宿主机的unix套接字发送给X11服务端处理并绘制到屏幕上。具体操作步骤如下：

1、宿主机开放X server权限

xhost +

2、创建容器

使用ubuntu镜像创建容器，使用 -v 参数挂载宿主机的/tmp/.X11-unix目录，该目录中存放着unix套接字文件；使用 -e 参数设置容器的DISPLAY环境变量与宿主机一致。

docker run -itd -v /tmp/.X11-unix:/tmp/.X11-unix -e DISPLAY=$DISPLAY --name test-demo ubuntu

3、启动容器中的应用界面

使用docker exec命令进入容器：

docker exec -it test-demo /bin/bash

使用gedit文本编辑器举例，为容器安装gedit程序并启动：

apt update
apt install gedit
gedit

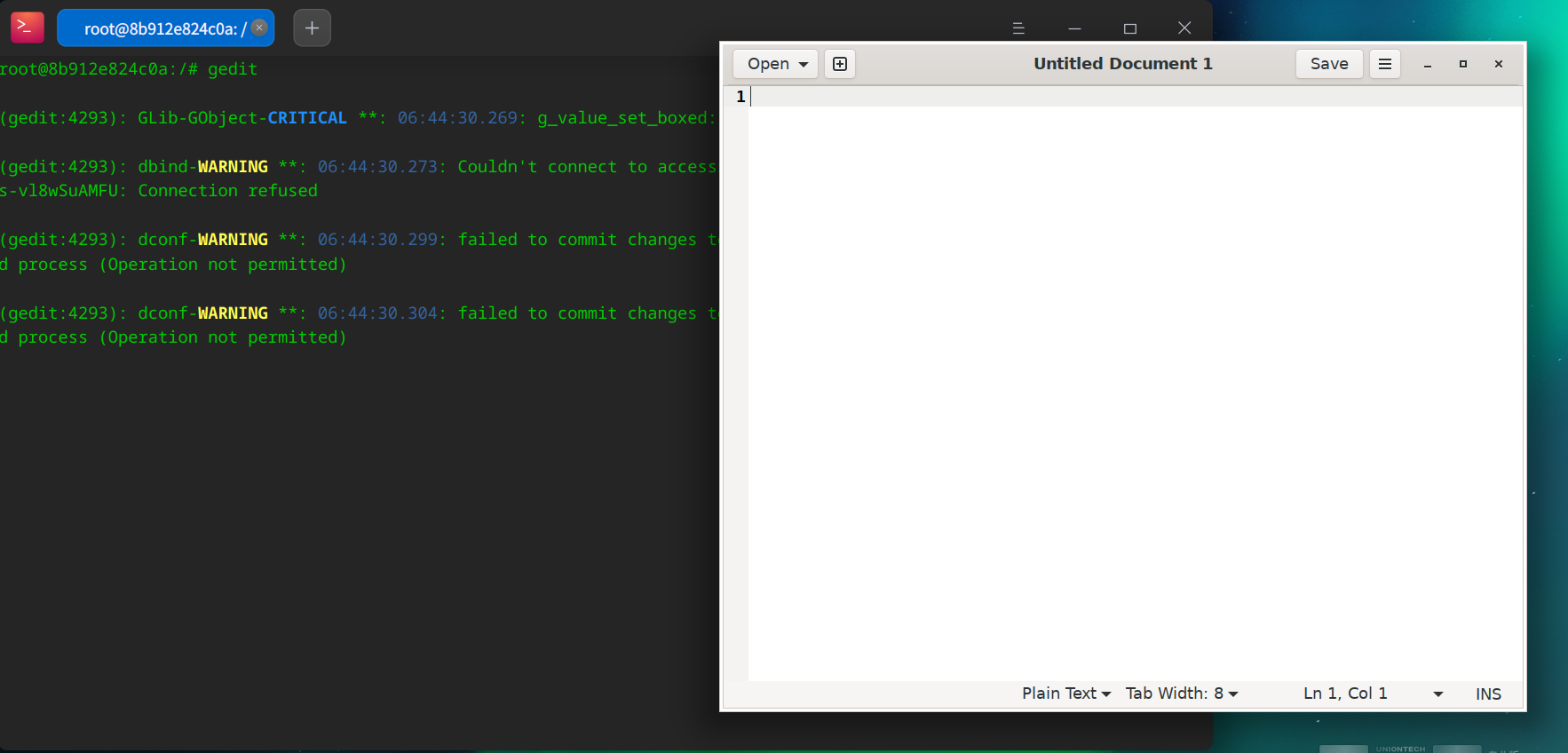

成功在宿主机屏幕上显示gedit程序界面：

在这里插入图片描述

三、远程访问容器应用界面

如果想在不同终端上访问远程终端容器中的应用界面，可以通过ssh直连容器的方式来实现。具体操作步骤如下：

1、创建容器

使用ubuntu镜像创建容器，使用 --net=host 参数设置容器网络模式为host模式，让容器与主机共享网络，确保同一网络下的其他终端能够通过ssh访问到容器：

docker run -itd --net=host --name test-demo ubuntu

2、容器环境安装

进入容器中：

docker exec -it test-demo /bin/bash

安装ssh：

apt update
apt install ssh

安装gedit：

apt install gedit

3、修改ssh配置文件

进入到/etc/ssh目录，将sshd_config文件进行备份：

cd /etc/ssh
cp sshd_config sshd_config.bak

使用追加的方式将以下内容添加到sshd_config文件中：

//将端口号设置为222，避免在宿主机安装了ssh的情况下发生冲突
echo "Port 222" >> /etc/ssh/sshd_config

//关闭反向DNS查找，提高性能
echo "UseDNS no" >> /etc/ssh/sshd_config

//设置使用IPv4网络进行通信
echo "AddressFamily inet" >> /etc/ssh/sshd_config

//指定了用于记录sshd日志的syslog设施
echo "SyslogFacility AUTHPRIV" >> /etc/ssh/sshd_config

//允许root登录
echo "PermitRootLogin yes" >> /etc/ssh/sshd_config

//允许用户通过输入密码进行身份验证来登录SSH服务器
echo "PasswordAuthentication yes" >> /etc/ssh/sshd_config

重启ssh服务：

/etc/init.d/ssh restart

设置容器root密码（如123456）：

passwd

4、ssh访问容器应用

假设容器IP为10.17.73.26，使用ssh命令登录容器，其中使用 -X 参数表示在远程主机上启用X11转发，允许在远程服务器上运行的图形应用程序将其显示窗口发送到本地X服务器进行显示；使用 -p 参数指定ssh连接端口为222：

ssh -X root@10.17.73.26 -p 222

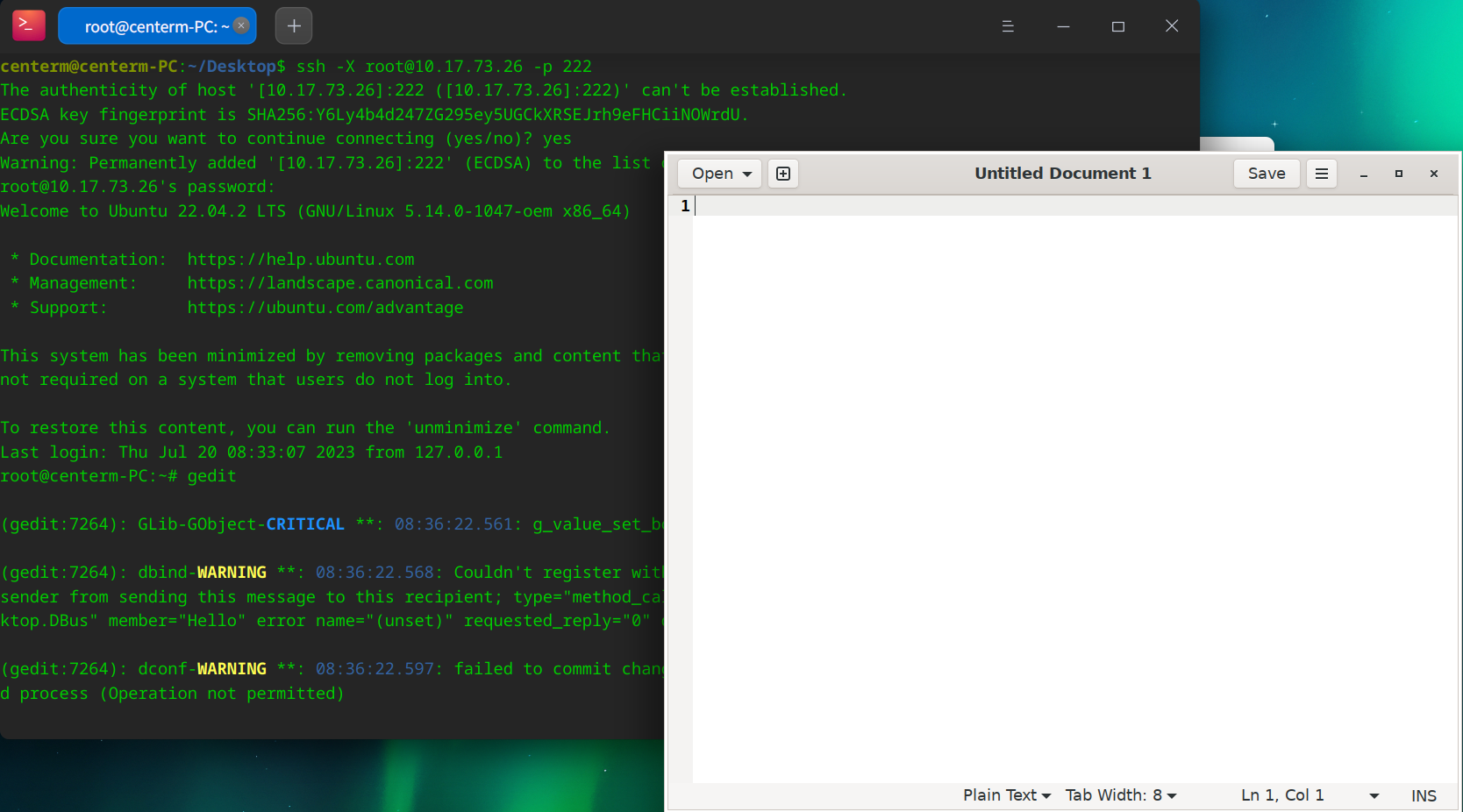

然后使用gedit命令，成功将远程容器中的gedit应用界面显示在本地屏幕中：

在这里插入图片描述

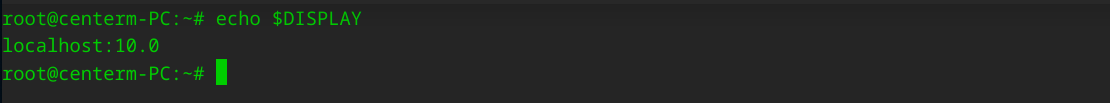

此时输入 echo $DISPLAY 命令可以看到DISPLAY值如下

在这里插入图片描述

说明

上述步骤ssh通过添加 -X 参数启用X11转发的功能来实现访问容器应用界面的功能，但应用界面实际上被限定显示在当前的主屏幕，无法随意更改，灵活性不足。因此我们可以自己通过手动配置Xserver的方式来实现X11转发的效果，还能够灵活变更，具体步骤如下：

（1）启动X Server监听tcp

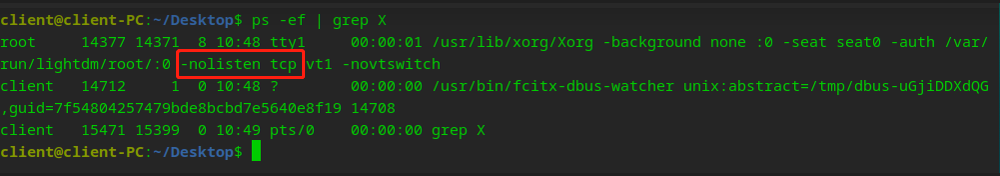

LightDM，即：Light Display Manager，是一个全新的、轻量的Linux桌面的桌面显示管理器，LightDM 负责启动 X Server 和其它的 X 程序。而LightDM在启动X Server时，默认给X Server添加了-nolisten tcp 参数，这会导致无法通过tcp方式访问到远程X Server。

在这里插入图片描述

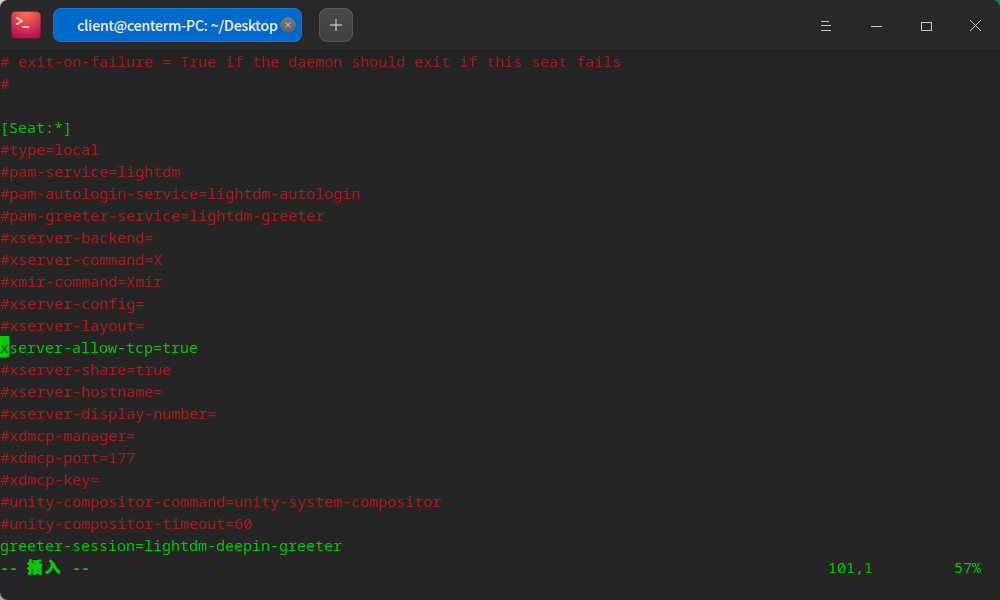

这时候需要使用vim去修改/etc/lightdm/lightdm.conf 文件，将 xserver-allow-tcp=false 一行前面的注释去掉，并且改为 xserver-allow-tcp=true。

在这里插入图片描述

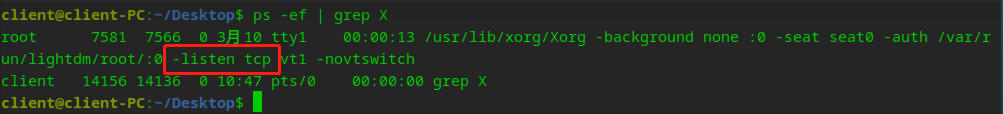

修改完成后，保存退出，然后重启系统，或者使用 service lightdm restart 命令重启lightdm服务，使配置生效，然后再使用ps命令查看Xorg的执行选项，就发现这时候执行选项变成了 -listen tcp 选项。

在这里插入图片描述

（2）开放X server权限

xhost +

（3）ssh访问容器

假设容器IP为10.17.73.26，访问终端IP为10.17.73.20，访问终端使用以下命令登录容器：

ssh root@10.17.73.26 -p 222

使用访问终端IP来设置容器中的DISPLAY环境变量：

export DISPLAY=10.17.73.20:0

然后使用gedit命令，就可以在访问终端屏幕上显示容器中的应用界面。通过上述方式，通过修改DISPLAY环境变量，就可以很容易指定当前容器使用的屏幕是哪个。

四、常见问题

1、运行容器中的应用程序，提示 "No protocol specified"错误。

"No protocol specified"是一个X11转发错误。它表示在远程主机上找不到有效的显示协议。通常这个错误都是因为没有解除对本地X服务器上连接客户端的访问限制导致，在本地输入 xhost + 命令来解决访问权限不足问题。

2、运行容器中的QT程序时，提示类似以下错误：

The X11 connection broke: No error (code 0)
XIO:  fatal IO error 0 (Success) on X server ":0"

对于这个问题，可以参考以下链接：

https://unix.stackexchange.com/questions/700200/cutter-not-working-over-ssh-x11-forwarding
https://unix.stackexchange.com/questions/1437/what-does-libgl-always-indirect-1-actually-do

通过在容器中设置LIBGL_ALWAYS_INDIRECT环境变量为间接渲染来解决：
