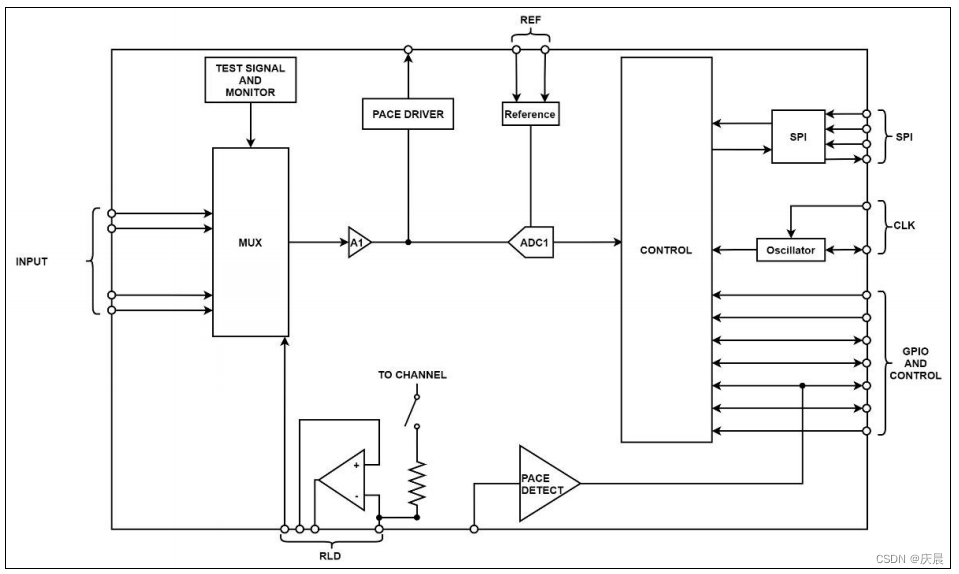

SC2945
低功耗单通道24位 生物电测量前端模拟芯片
![](https://img-blog.csdnimg.cn/direct/83a1991e0bad41a2ae34bc3d52850fc4.png)
主要性能
:
•
低噪声PGA和高分辨率ADC
•
低功耗:420μW
•
输入参考噪声:8μVPP(150Hz BW,G=6)
•
输入偏置电流:200pA
•
数据速率:125SPS 至16kSPS
•
共模抑制比CMRR:120dB
•
可编程增益:1,2,3,4,6,8,12,16,24,32, 64,96
•
振荡器初始精度:±0.5%(25℃),温漂±1%(- 40℃~85℃)
•
供电:单极性
模拟:2.7V 至3.6V
数字:1.7V至3.6V
•
内置右腿驱动放大器、导联检测与测试信号
•
内置起搏信号输出和检测电路
•
内置参考
•
低功耗模式和待机模式灵活转换
•
兼容SPI的串行接口
•
工作温度范围:-40℃至125℃
应用场景
:
•
医疗器械(心电图)包括: 病人监测:动态心电图,活动、精神状态和生命体征包括心电图, AED和远程医疗
• 体育健身:心跳,呼吸,心电图
•
高精度数据采样
