STM32项目之环境空气质量检测系统硬件设计（可充电）

基于STM32单片机环境空气质量检测系统功能说明：

• TFTLCD显示+按键+LVGL（UI用户图形交互界面）
• 环境温湿度检测
• 环境空气质量检测（甲醛、二氧化碳等）
• 报警功能（蜂鸣器报警、图形界面弹窗报警）
• 时间显示
• 机智云平台连接
• 可充电（type-C）
• 低功耗

硬件原理图设计：

最小系统设计：

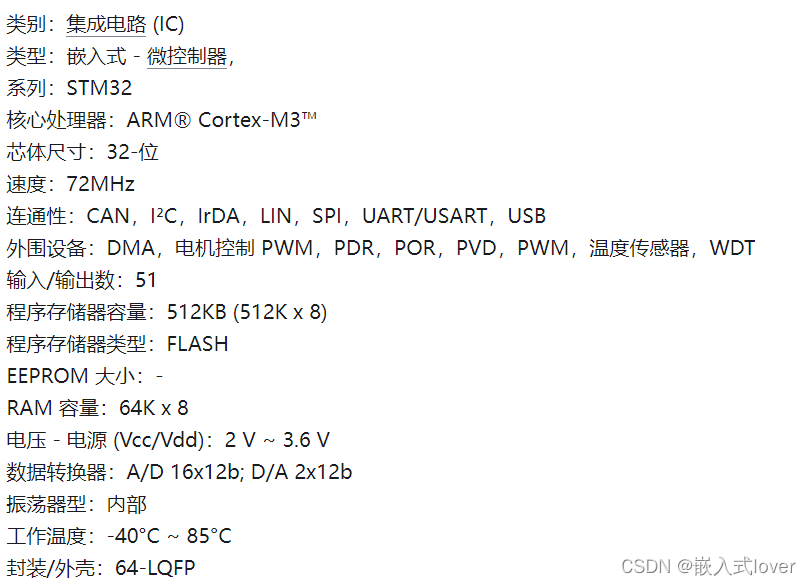

由于要使用到LVGL，可能需要加载字库、图片什么的，需要外挂SPI FLASH与SD卡，并且功能不是很多，用到的引脚也较少，所以这里我选用的是STM32F103RET6，该芯片参数如下：

其实选用这个芯片也是比较浪费的，可以选RCT6都可以，不用很大的FLASH和RAM，只是我这里为了想把UI做好看一点，才选大一点的，可以根据实际情况选择，反正淘宝上两者的价格差距也不是很大，电路如下：

存储模块设计：
存储模块部分主要包括SD卡、SPI FLASH（W25Q128）以及EEPROM（AT24C02）,前面两者用于存储图片、字库等数据，从SD卡读相关数据写入SPI FLASH，写入SPI FLASH只用于出厂设置或者更新数据时使用，此后SPI FLASH只读；而SD卡可以存储一些日志什么的；EEPROM就用于存储一下设置数据。电路设计如下：

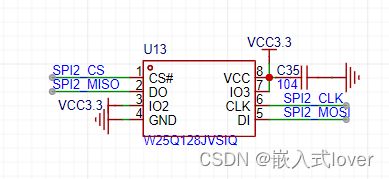

SPI FLASH 电路:

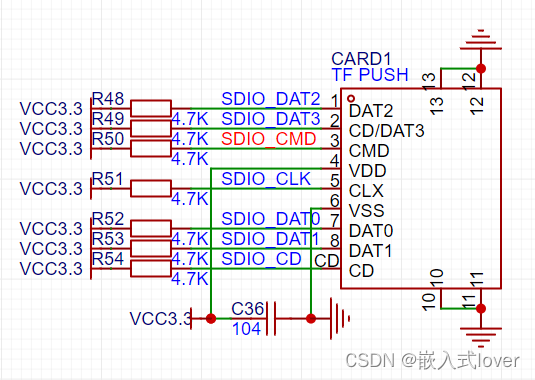

SD 卡电路：

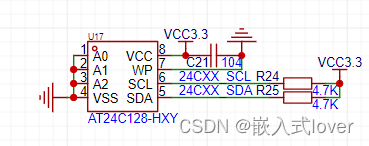

EEPROM电路：

温湿度模块：

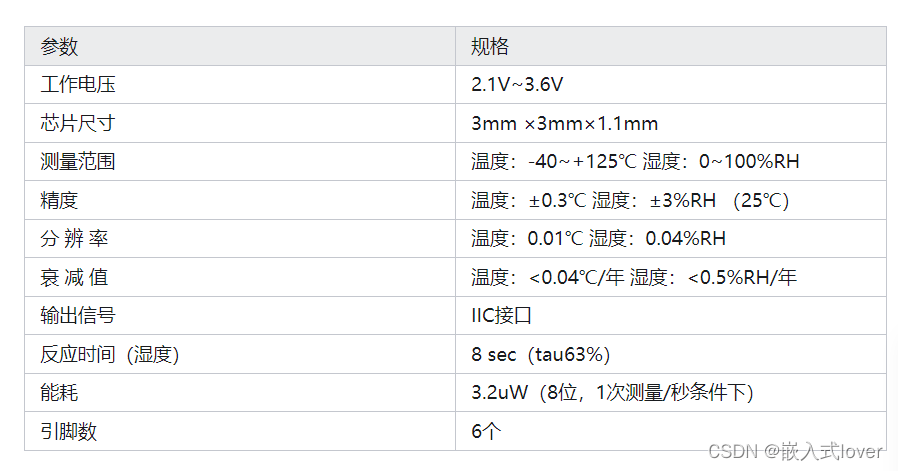

该部分选用SHT20芯片，该芯片具有精度高、成本低、功耗低等特点：

如果还需降低成本，可以直接用AHT20或者DHT11都可以。

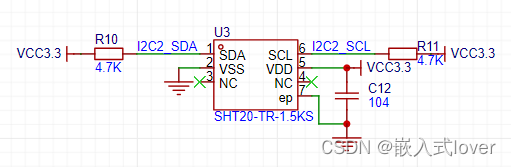

SHT20电路设计如下：

空气质量检测模块：
该部分选用SGP30芯片，该芯片精度高，但是成本也比较高，本项目成本最高部分也就是该模块了，电路设计如下：

由于该芯片是1.8V工作电压，所以还需提供一个1.8V稳压电路，并且单片机IO引脚输出3.3V，该芯片IO引脚输出1.8V，也不兼容，通信时需要加上电平转换电路。

WIFI模块：
WiFi模块使用ESP8266模块，可以直接接入机智云，在机智云app上看到相关数据；也可接入其他云平台，可开发性较大。电路设计如下：

该部分预留了固件下载电路。

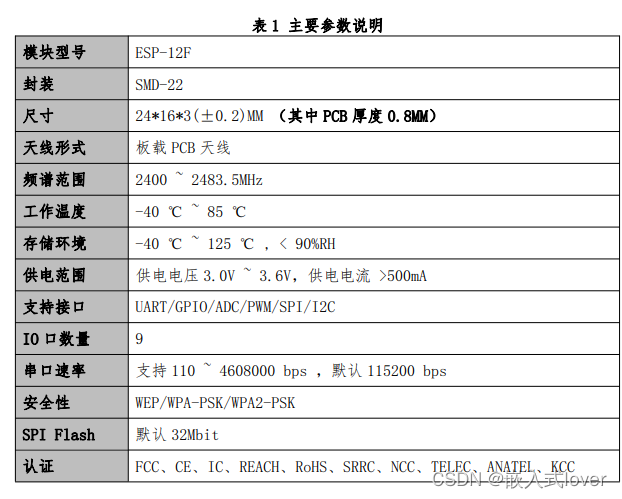

主要参数：

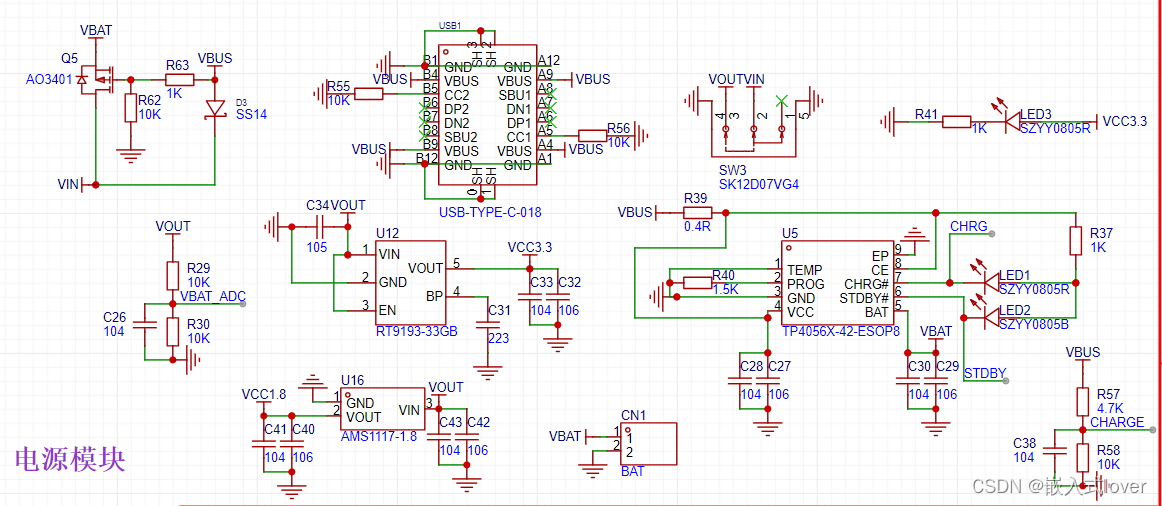

充电电源模块：
该部分要实现充电、降压、电压测量、USB检测等功能，当USB未插入时，使用电池供电，当USB插入时使用USB供电。电路设计如下：

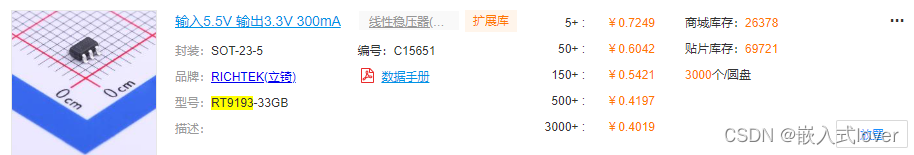

这个电路目前唯一缺点在3.3V稳压部分（RT9193-3.3），该芯片输出最大电流为300mA,并且随着输入电压的变化输出电压也会小于3.3V；最开始想的是本项目也用不上什么大电流，就选了该芯片：

后面查看wifi部分工作电流还是挺大的，但是发现较晚，PCB已经做好了，只有等后面更新版本时候再加一个3.3V稳压电路单独给WIFI模块供电了。

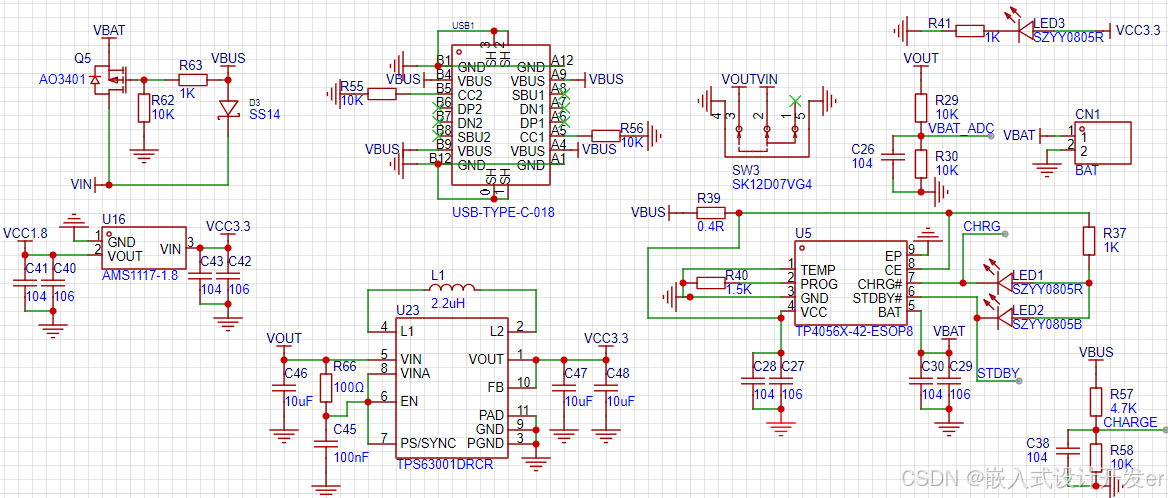

2024.7.17电源更改方案：

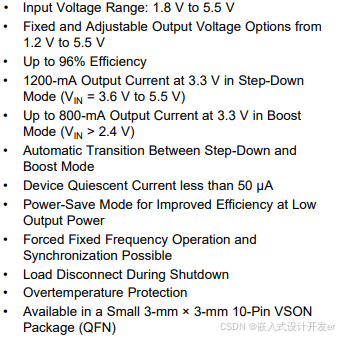

• 为了在让电池电压过低时也能稳定输出3.3V，所以采用升降压芯片（TPS63001），电器参数如下：

  最大输出1.2A电流，完全能够满足本设计供电需求；电路如下：


其他模块：
LCD显示屏电路、蜂鸣器电路、按键电路都是一些简单电路我就不做详细介绍了。

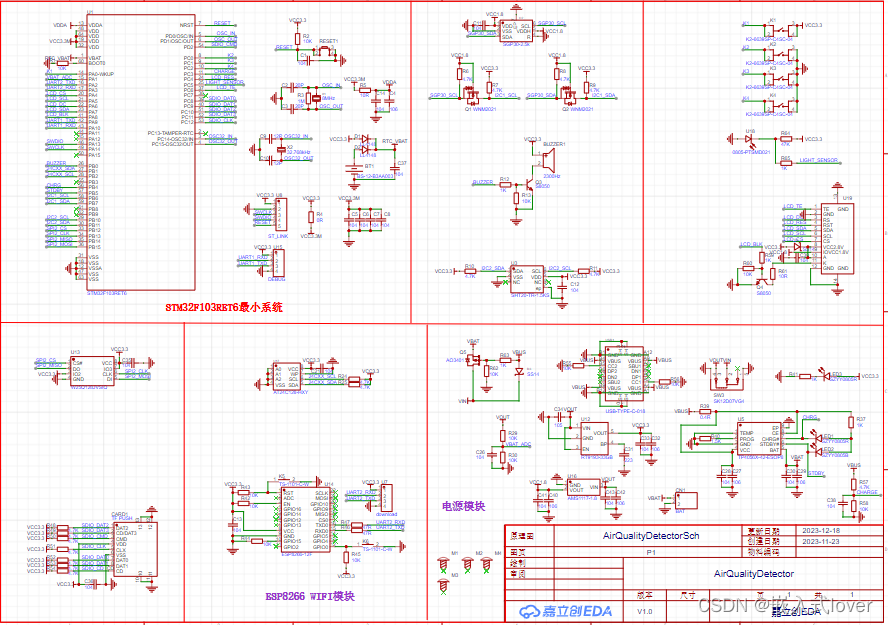

整体电路设计：

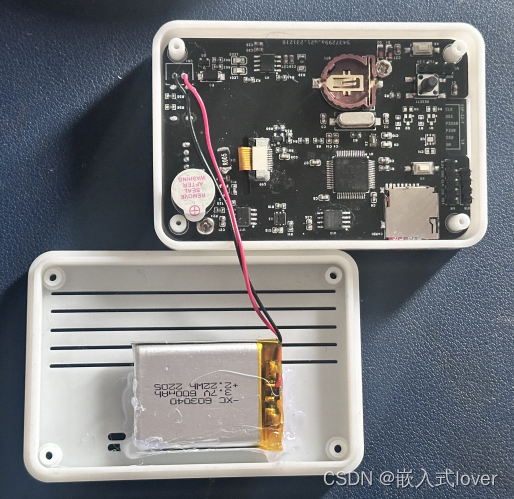

最终硬件实物如下：

正面图：

背面图：

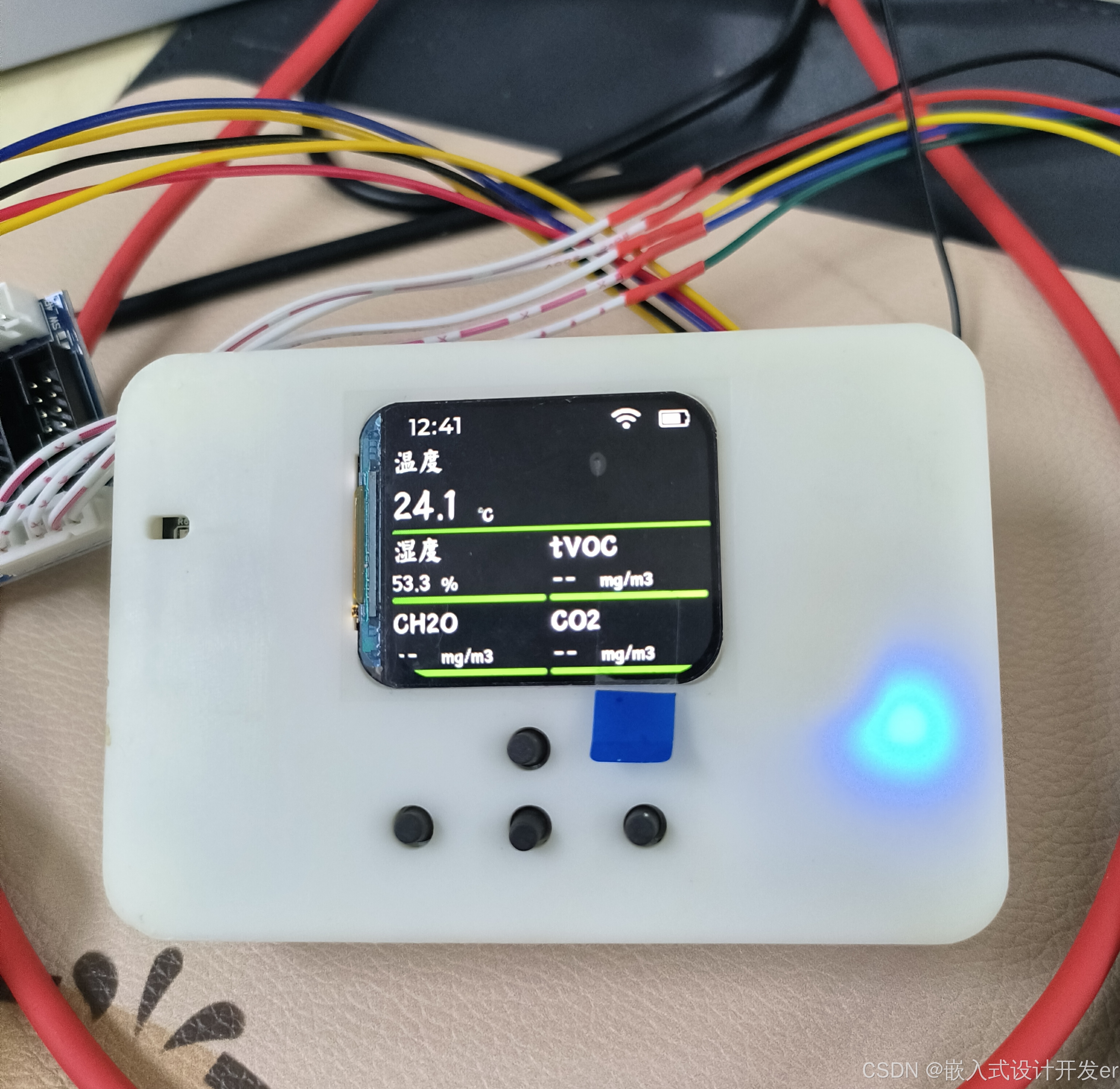

试做了一个3D外壳，在嘉立创上打印的，手感还不错。

以上就是本项目的所有硬件设计了；需要完整硬件的可以联系我，可以根据对应需求更改，软件正在完善中。
