两端供电网络的潮流计算与MATLAB仿真

最新推荐文章于 2025-03-08 23:37:16 发布
最新推荐文章于 2025-03-08 23:37:16 发布
阅读量1.3k 收藏 19
点赞数 27
文章标签： matlab 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_56750578/article/details/144271568
版权

一、实验目的

  1. 熟悉 MATLAB/simulink 电力系统模型库中各模块的功能及参数设置；
  2. 熟悉两端供电网络的有功功率分点、无功功率分点及潮流计算步骤；
  3. 掌握利用 Powergui 计算简单电力系统潮流的方法

二、实验仪器

  1. 计算机
  2. MATLAB2023a
  3. simulink

三、实验过程

  1. 新建模型打开 MATLAB/simulink 界面，按图 2 所示界面新建仿真模型新建模型、模型仿真设置、各模块搜索与搭建

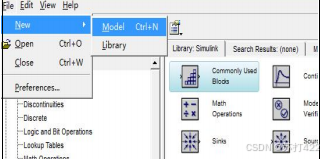

图1 新建模型界面

2.新建模型 simulation 菜单中的 Configuration Parameters，进行模型仿真设置，按 Stop time: 0.1, Type: Fixed-step, Fixed-step size: 2e-5 进 行修改

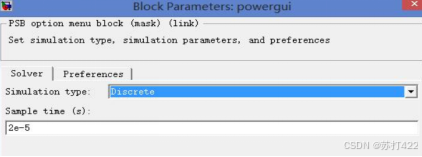

图2 模型仿真设置

3.打开 MATLAB/Simulink/SimPowerSystems 模块库，添加各模块 或者通过搜索进行添加，把需要的模块都找到并连接好

。

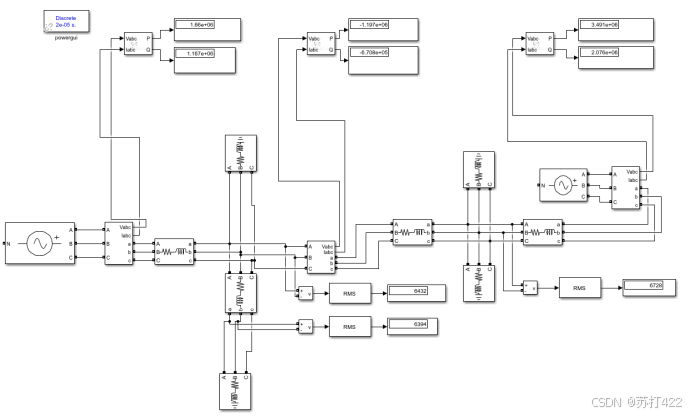

 图3模块搜索与添加

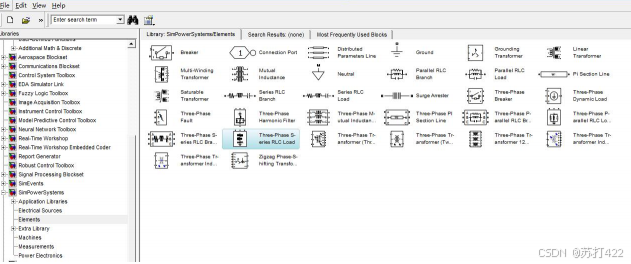

图4 两端供电网络的仿真模型图

4.各模块参数设置

模块分别按如下参数进行设置：

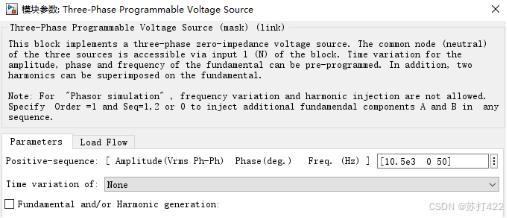

图5 Three-Phase Programmable Voltage Source
