降压电路的MATLAB仿真

一、实验目的

1. 搭建Buck降压电路Simulink仿真图
2. 学习物理量参数计算过程
3. 掌握负载电流电压仿真结果图

二、实验仪器

1. 计算机
2. MATLAB软件
3. Simulink

三、实验原理

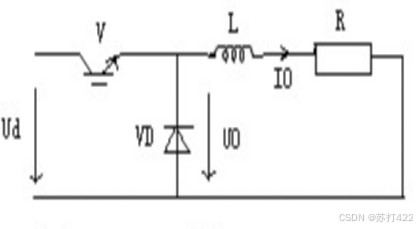

降压式变换器电路原理

1.  t=0时刻，驱动V导通，电源U向负载供电，忽略V的导通压降，负载电压U0=Ud。负载电流按指数规律上升。
2. t=t1时刻，撤去的驱动使其关断，因感性负载电流不能跃变，负载电流通过续流二极管VD 续流，忽略VD导通压降，负载电压U0=0。负载电流按指数规律下降。为使负载电流连续且脉动小&#x
