如何检查没有连接的飞线

最新推荐文章于 2023-05-09 17:41:05 发布
最新推荐文章于 2023-05-09 17:41:05 发布
阅读量1.1k 收藏 2
点赞数 1
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_57180656/article/details/119119295
版权



 如图所示，我们完成PCB连接后，通过properties发现有1个未连接的线，所以我们需要找到并且调整它；

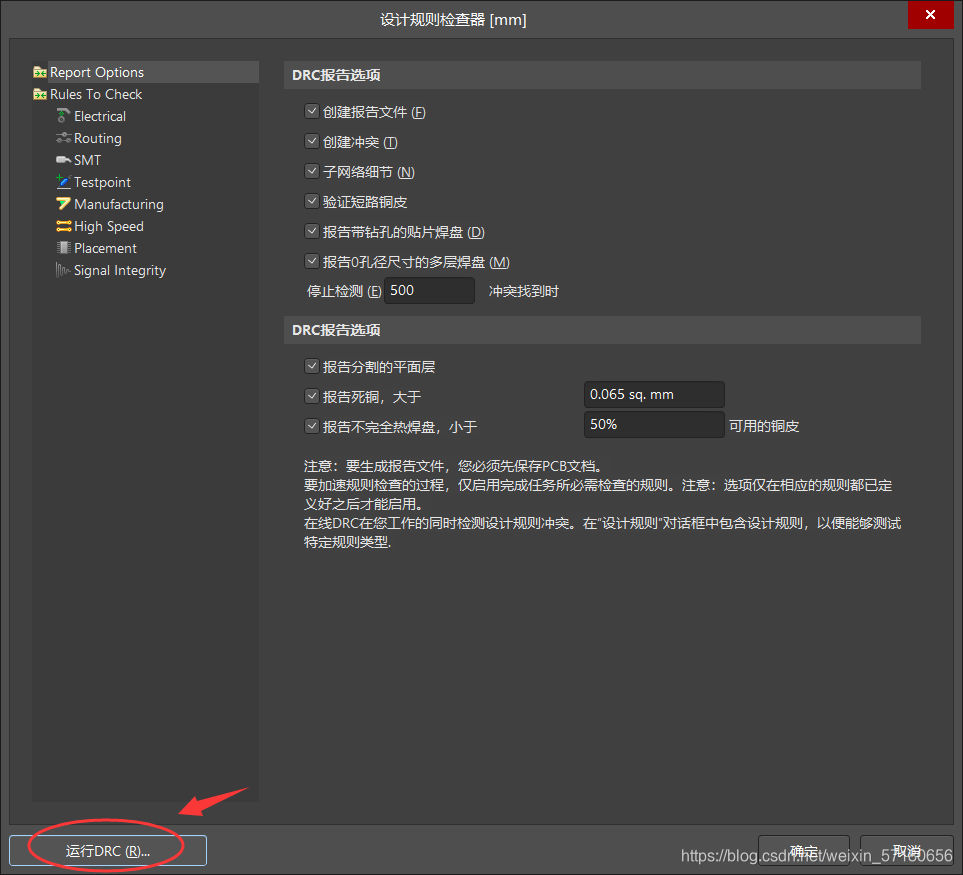

 点击工具，然后点击设计规则检查，我们会看见下面这个界面；

 点击左下角的“运行DRC”，然后会回到主界面，然后右侧会有提示；



我们发现第一个是Un-routed的提示，双击它；

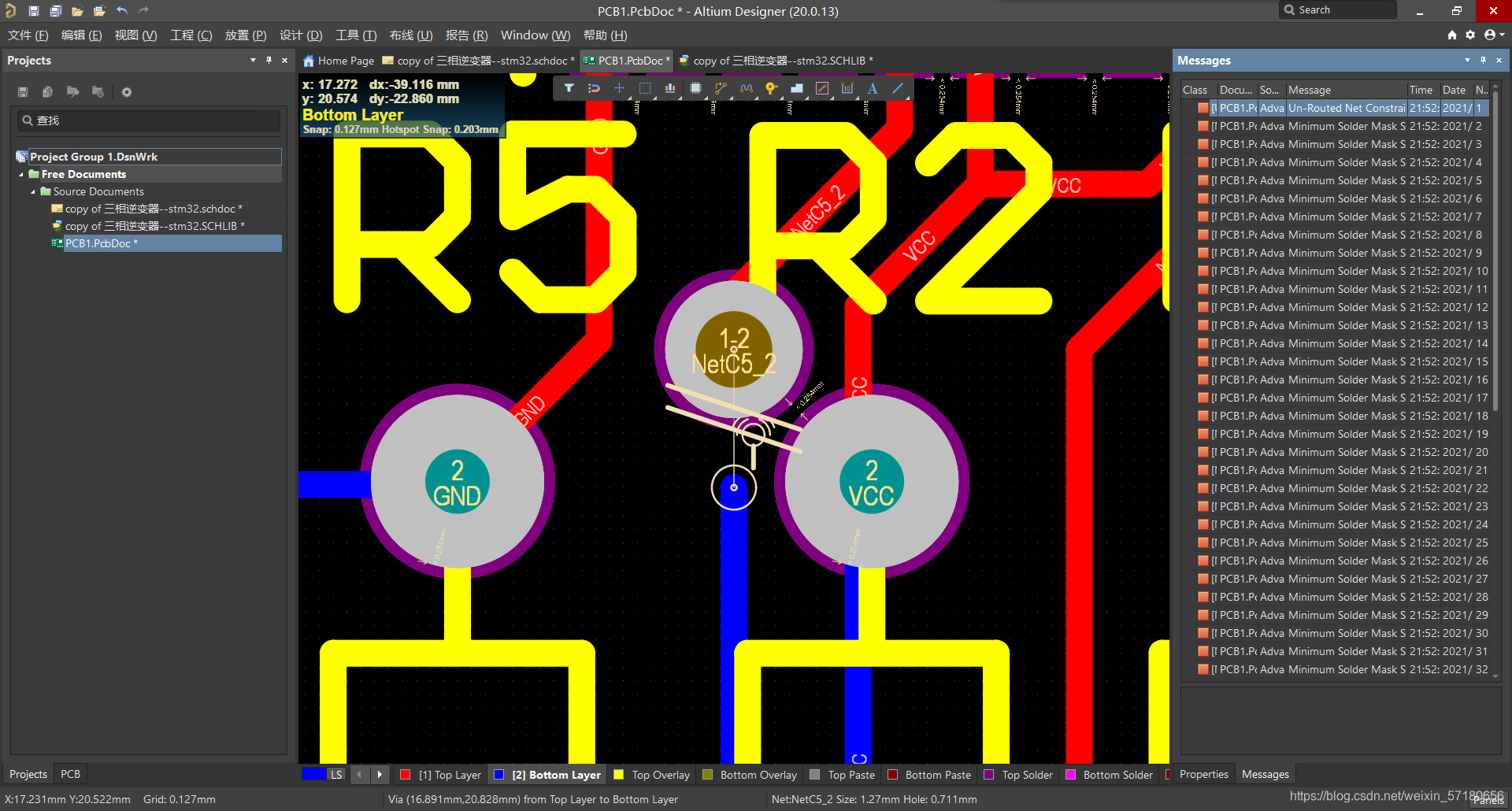

系统便会告诉我们位置，然后更改即可。
