AD画PCB的DRC报错引脚未连接解决办法

最新推荐文章于 2024-06-24 11:17:35 发布
最新推荐文章于 2024-06-24 11:17:35 发布
阅读量1.5k 收藏 1
点赞数
文章标签： pcb工艺 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/uuup_/article/details/134180601
版权

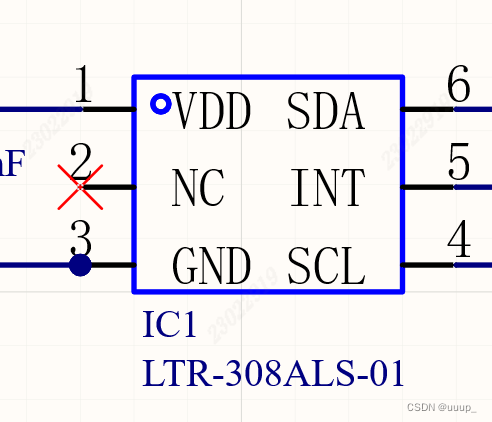

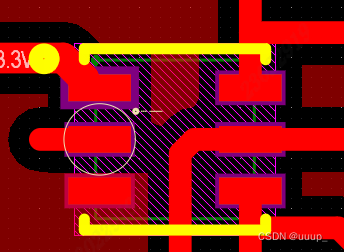

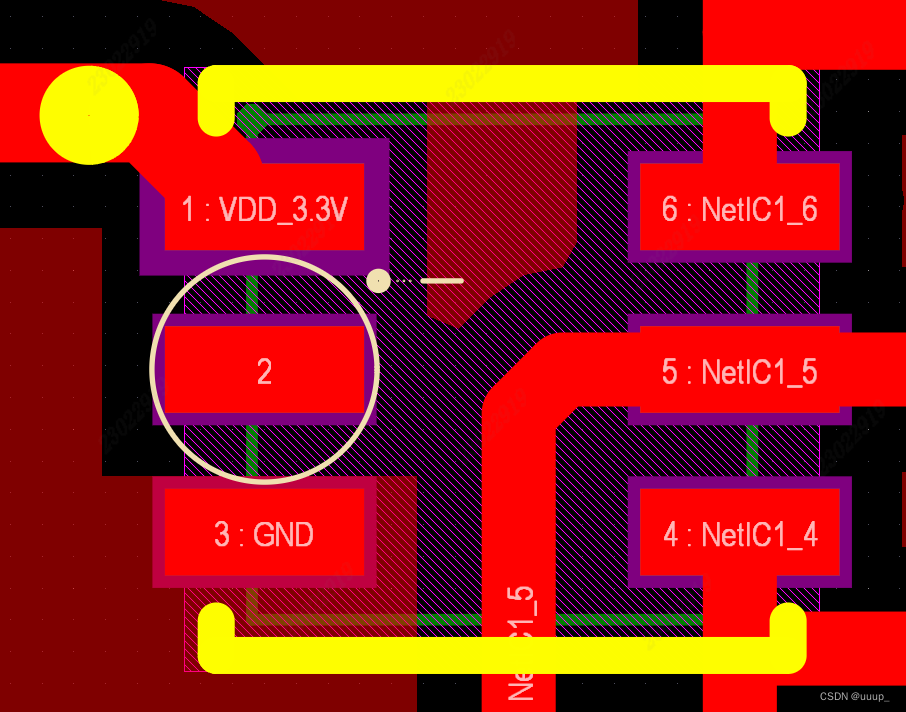

一个基于I2C通信的芯片有个引脚没有用到，原理图绘制时在该引脚上放置了NO ERC（忽略电气规则检查），但是PCB画好后的DRC检查依旧显示引脚未连接，解决办法是在PCB图中该引脚上加一段走线，再次运行DRC没有报错，问题解决啦
