ADI Trinamic tmc2209专为3D打印和激光雕刻打造的高性能解决方案

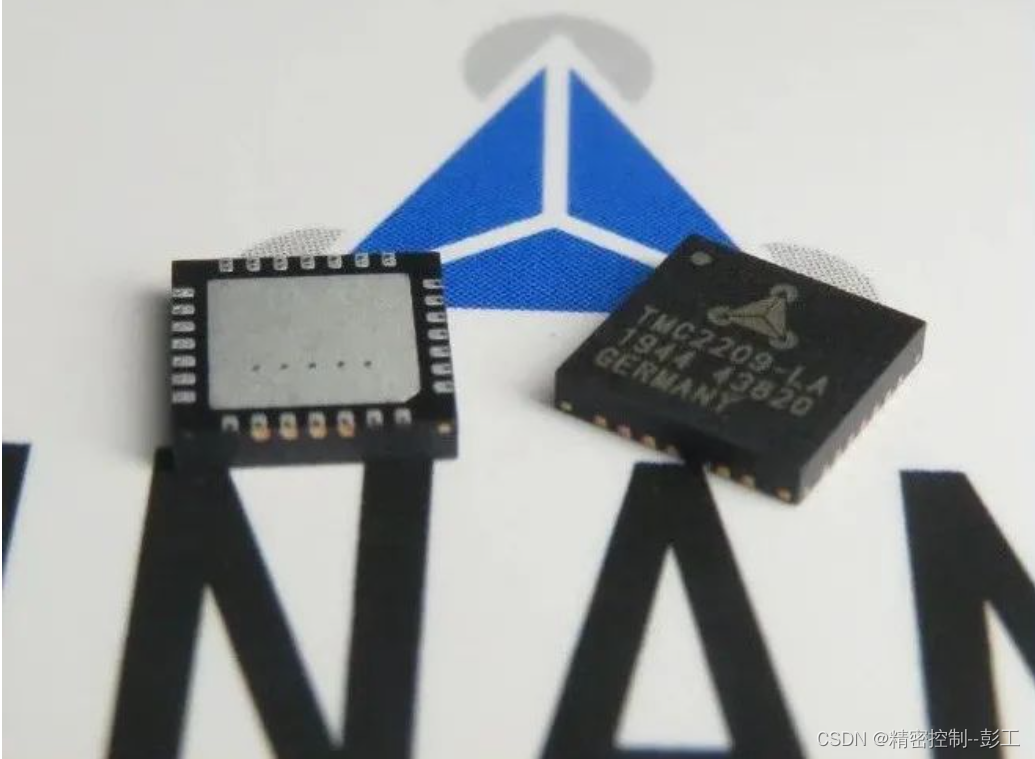

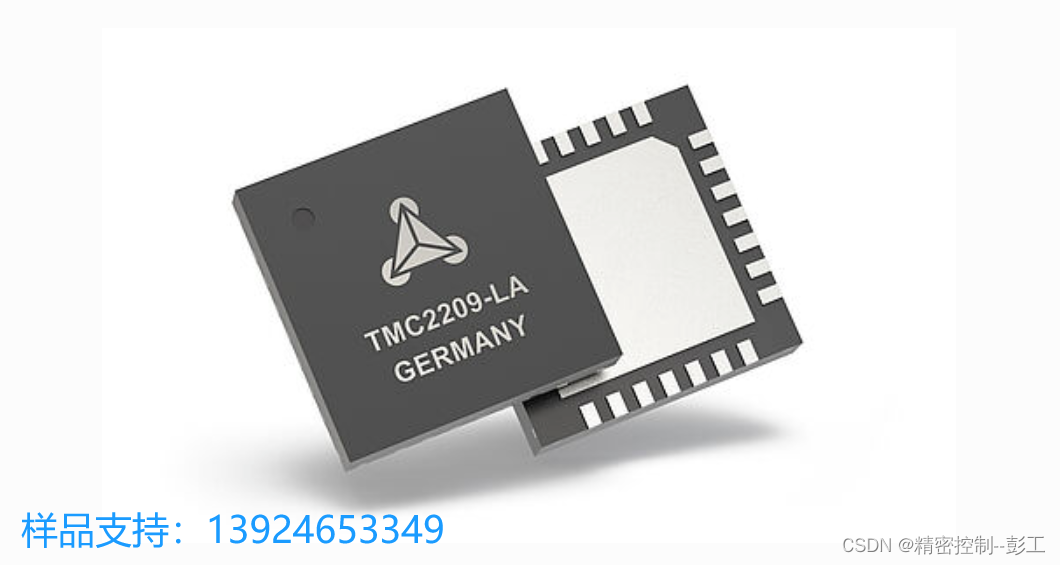

TMC2209-LA是专为3D打印机和激光雕刻机设计的一款高性能、超静音的两相步进电机驱动器IC。该芯片结合了Trinamic公司的先进技术，为设备提供了稳定、可靠且低噪音的动力驱动解决方案

TMC2209-LA与许多传统驱动器以及TMC2208-LA引脚兼容。TRINAMICS先进的StealthChop2斩波器可确保电机无噪音运行，实现最高效率和最佳电机扭矩。 其快速的电流调节和抑制共振功能组合可实现高动态运动。StallGuard用于无传感器回原点，防止堵转。 内置功率MOSFET可处理高达2A RMS的电机电流，具有保护和诊断功能，可实现稳定可靠的运行。一个简单易用的UART接口打开了调优和控制选项。将应用程序调优存储到OTP内存。 通过单独的脉冲方向可将驱动器设置为无噪音运行和最精确的操作，从而实现经济高效且极具竞争力的解决方案。

产品特性

2相步进电机线圈电流高达2.8A(峰值)，有效值2A

STEP/DIR接口与8,16,32或64微步引脚设置

平稳运行256微步microplayer™插值

StealthChop2™静音电机操作

SpreadCycle™高动态电机控制斩波器

StallGuard4™负载和失速检测，用于StealthChop

CoolStep™电流控制，节能高达75%

电压范围4.75至29V直流

低RDSon，低加热LS 170mΩ & HS 170mΩ(类型)在25°C)

低功耗待机，以满足待机能源法规

内部检测电阻选项(不需要检测电阻)

被动制动，自由驾驶，自动断电

单线UART & OTP高级配置选项

集成脉冲发生器独立运动

全面保护和诊断

紧凑的QFN封装

应用领域

1.医疗设备

2.3D打印机：

FDM(热熔堆积固化)、LCD(光固化)、工业打印机

3.光学设备

几何量测试仪、闪测仪、全自动显微镜、工业扫描仪、3D扫描仪、摄影滑台、自动调焦天王望远镜

应用原理图
