射频接收机指标-动态范围

图图小淘气☆

于 2025-01-05 19:48:12 发布

阅读量608

点赞数 10

分类专栏：射频接收机指标文章标签：射频工程笔记经验分享

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_57416690/article/details/144949643

版权

射频接收机指标专栏收录该内容

7 篇文章

订阅专栏

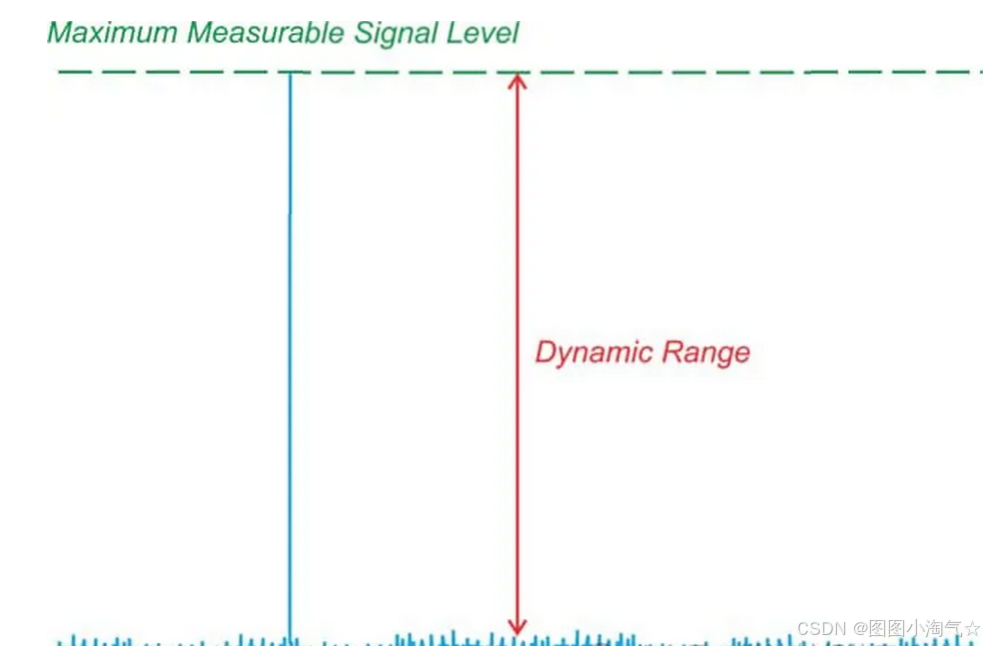

接收机(特别是移动着的接收机)所接收的信号强弱是变化的,通信系统的有效性取决于它的动态范围,即高性能地工作所能承受的信号变化范围。动态范围的下限是灵敏度,它受到基底噪声的限制。但当输人信号太大时,由于系统的非线性而产生了失真,输出信噪比反而会下降,因此,动态范围的上限由最大可接受的信号失真决定。

一.线性动态范围

最常见且频谱仪中默认的动态范围为线性动态范围，其下限由灵敏度决定，上限由产生1dB压缩点的输出信号决定。即差值为二者dB值相减。

二.无杂散动态范围

无杂散动态范围的下限依旧为灵敏度决定，上限由一输入信号在输出端引起的三阶交调失真折合到输入端恰好等于基底噪声（即 $F_{t}=\frac{P_{o3}}{G_{p}}$ ）

$DR_{f}=\frac{P_{in,max}}{P_{in,min}}$

由系统的基底噪声Ft和所要求的输出信噪比(SNR)o,min可以求出灵敏度,由系统的三阶互调失真IIP3和基底噪声 Ft，可以求出Pin,max,当输人功率为Pin时,产生的基波输出功率和三阶互调失真功率分别是，

$P_{o1}=G_{p}P_{in} ,P_{o3}=G_{p3}P_{in}^{3}$

$G_{p3}=\frac{G_{p}}{(IIP_{3})^{2}}$

代入可得： $P_{o3}=G_{p3}P_{in,max}^{3}=\frac{G_{p}}{(IIP_{3})^{2}}P_{in,max}^{3}$

$P_{in,max}=\sqrt[3]{(IIP_{3}^{2})F_{t}}$

则无杂散动态范围公式为， $DR_{f}=\frac{1}{3}[2IIP_{3}(dBm)+F_{t}(dB)]-[F_{t}(dB)+SNR_{o,min}(dB)]$
