射频接收机指标-杂谈

     在前面几篇基础上，介绍余下的常见指标。

一.3dB带宽和中频带外抑制

    1.3dB带宽：功率下降为中心频率f对应值一半（-3dB）时，上下限频率之差，即幅度下降为0.707倍时。通常与滤波器性能相关。实际测量时通常测量输出的中频信号。

     带宽的左右±误差表示两边不对称性的范围，由上下限频率分别相对中心频率差值绝对值的差值一半来评估。若对称，则此值应该为0。

    2.中频带外抑制（矩形系数）：分别测量中频对应3dB带宽和60dB带宽，由60dB带宽除以3dB带宽得到。

二.端口驻波

，越小越接近全匹配，一般要求小于1.5或2。

三.镜像抑制和杂散抑制

   1.镜像频率为与本振信号差值恰为中频的另一干扰信号，在频谱仪中通常观察两种频率信号功率差值作为指标。设计时一般通过超外差和二次变频的滤波器、直接下变频进行滤除。

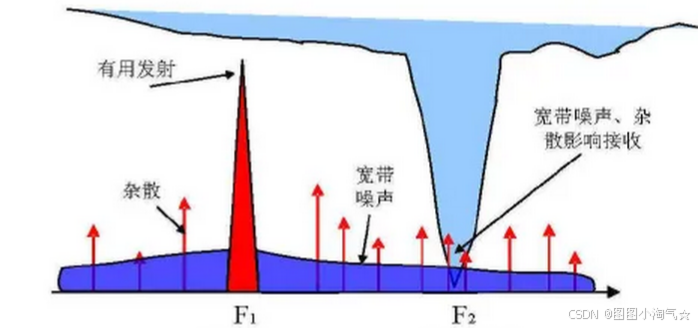

   2. 杂散为各种干扰信号，在频谱仪中通常观察峰值频率和最高的次峰值频率信号的功率差值作为指标。二者单位常用dB。

四.相位噪声

     相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

-90dBc/Hz@1kHz的含义为在偏离中心频率左右1kHz位置处的信号功率需要。比中心频率功率低60dB
