STM32—基于ZE08-CH2O模块检测甲醛含量精解

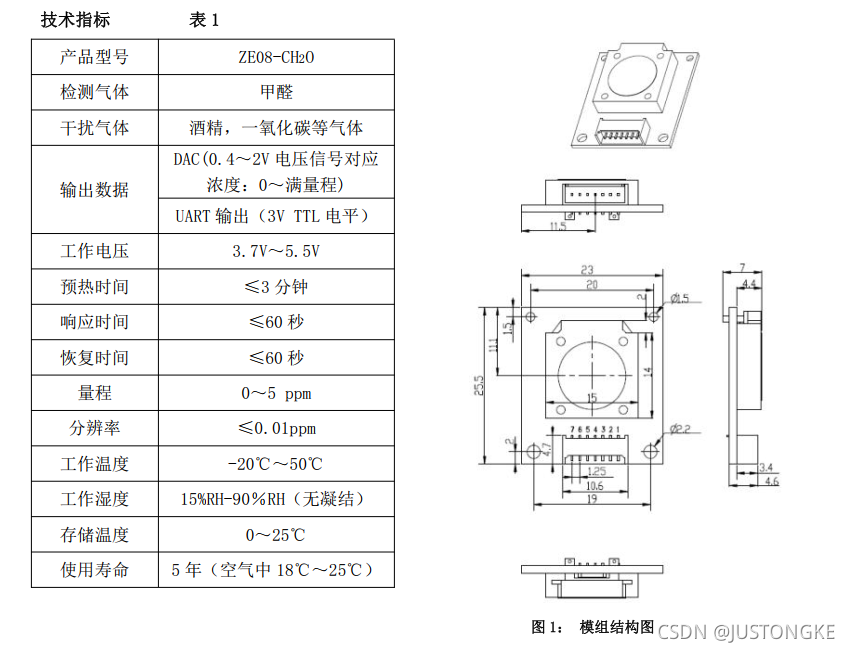

ZE08-CH2O模块概述

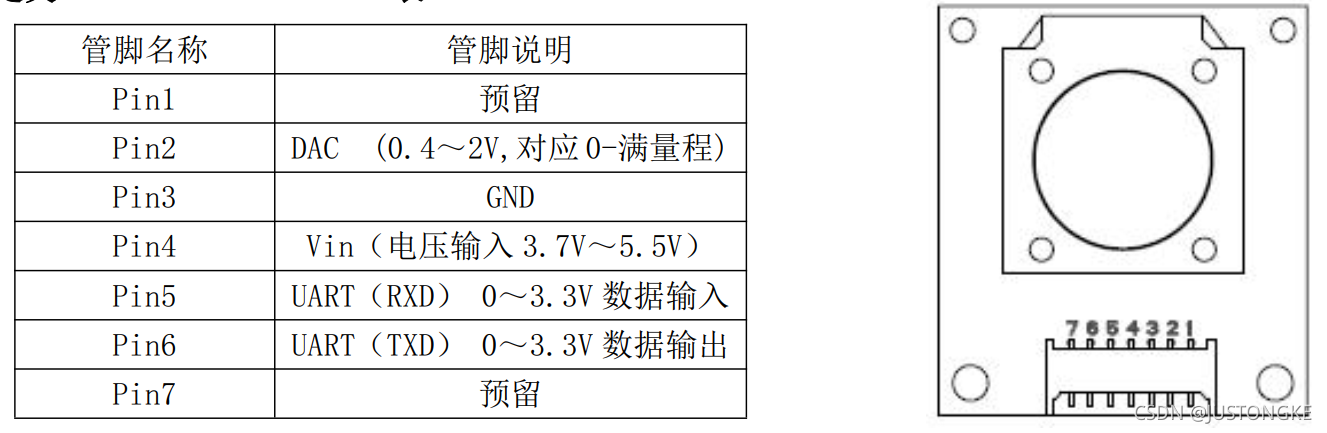

管脚定义：

 ZE08-CH2O模块的数据及其使用方法：

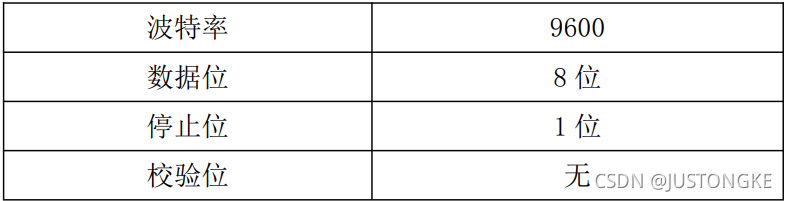

 这是我经常用的方法：使用串口来接收数据,然后这个模块分为两个模式：1，主动上传模式，2.问答模式。如果没有太大要求的话选择主动上传模式即可，这次我所用的方法是主动上传的方法。

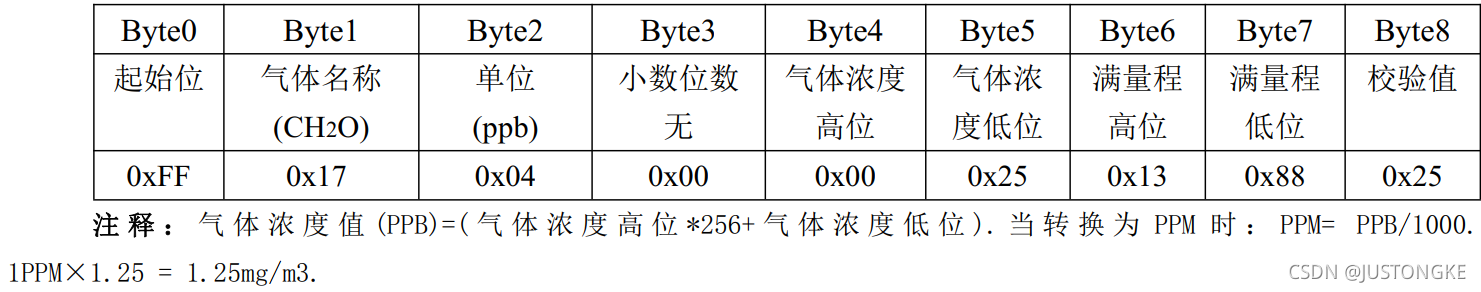

在主动上传的模式下数据接收的模式：

 然后下面切换到代码界面，直接上源码：

#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"
#include "led.h"
u8 vUSART_Data[8];    //用来存储八位数据
u8 vUSART_CL;         //函数计算位（可以在后续的代码中理解）
unsigned int vUSART_PPM;       //PPM的值
void Usart_Init(void)
{
	NVIC_InitTypeDef NVIC_InitTypeDefs;
	USART_InitTypeDef USART_InitTypeDefs;
	GPIO_InitTypeDef GPIO_InitTypeDefs;
	USART_TypeDef USART_TypeDefs;
	//PA9,10串口时钟使能
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	//GPIOA时钟使能
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
    //GPIOA PA10,9管脚配置为复用USART1，串口1
      //PA9
	GPIO_InitTypeDefs.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitTypeDefs.GPIO_Pin=GPIO_Pin_9;
	GPIO_InitTypeDefs.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitTypeDefs);
	  //PA10
	GPIO_InitTypeDefs.GPIO_Mode=GPIO_Mode_IN_FLOATING;  //½ÓÊÕÒý½ÅÉèÖÃΪ¸¡¿ÕÊäÈëģʽ
	GPIO_InitTypeDefs.GPIO_Pin=GPIO_Pin_10;
	GPIO_InitTypeDefs.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitTypeDefs);
	//串口参数初始化
	USART_InitTypeDefs.USART_BaudRate=9600;
	USART_InitTypeDefs.USART_HardwareFlowControl=USART_HardwareFlowControl_None;  //硬件流控制，设置为不使用
	USART_InitTypeDefs.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;      //发送和接收都使能
	USART_InitTypeDefs.USART_Parity=USART_Parity_No;       // 无奇偶校验
	USART_InitTypeDefs.USART_StopBits=USART_StopBits_1;    //停止位设置为1
	USART_InitTypeDefs.USART_WordLength=USART_WordLength_8b; //数据位为8
	USART_Init(USART1,&USART_InitTypeDefs);
	//使能串口
	USART_Cmd(USART1,ENABLE);
	//开启串口中断并初始化
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);  //设置为接收中断，因为我们要接收模块传来的数据
	//设置串口的中断的抢占优先级和响应优先级
	NVIC_InitTypeDefs.NVIC_IRQChannel=USART1_IRQn;
	NVIC_InitTypeDefs.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitTypeDefs.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitTypeDefs.NVIC_IRQChannelSubPriority=0;
	NVIC_Init(&NVIC_InitTypeDefs);
}
//写中断服务函数
void USART1_IRQHandler(void)
{
	u8 res;
	static int i=0;
	static u8 USART_i;
	float PPM;
	unsigned int PPB;
	if(USART_GetITStatus(USART1,USART_IT_RXNE))
	{
		USART_ClearITPendingBit(USART1,USART_IT_RXNE); //接收完一次，清除中断标志位，等待下次中断到来
		res=USART_ReceiveData(USART1);
		if(res==0xFF)  USART_i=1;
		if((USART_i==1)&&(res != 0xFF))
		{
			vUSART_Data[i]=res;
			i++;
			if(i==8)
			{
				i=0;
				USART_i=0;
				vUSART_CL=1;
			}
			if(vUSART_CL)
			{
				PPB=(vUSART_Data[3]*256)+vUSART_Data[4];
				PPM=PPB/1000.0;
				PPM *= 1.25;         //单位体积的甲醛浓度
				vUSART_PPM=PPM*1000; //换算单位为mmg/m^3
				vUSART_CL=0;
			}
		}
	}
}

上述源码是Usart.c文件，接下来看.h文件：

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"
#define USART_REC_LEN  			200
#define EN_USART1_RX 			1
void Usart_Init();
extern u8  USART_RX_BUF[USART_REC_LEN];
extern u16 USART_RX_STA;
void uart_init(u32 bound);
#endif

最后就是main.c文件：

#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "beep.h"
#include "key.h"
#include "oled.h"
#include "DHT111.h"
extern int vUSART_PPM;
int main(void)
{

	int OLED_PPM;
	uint8_t TEMP_I=0;
	//设置中断优先级为2:2的分组
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	OLED_Init();
	Usart_Init();
	OLED_Clear();
	OLED_PPM=0;
	delay_ms(2000);
	while(1)
	{
		if(OLED_PPM!=vUSART_PPM)
		{
			OLED_Clear();
			OLED_PPM=vUSART_PPM;
			OLED_ShowNum(3,8,vUSART_PPM,6,32);
		}
		else OLED_ShowNum(3,8,vUSART_PPM,6,32);
	}
}

代码就到这里结束了，最后就不再过多的解释了，上述代码中有注释，友友们自己看把，不会的评论区见。

对了，可以看下我实现的界面：
