1 5G网络架构

1.1 5G组网场景

1.1.1 4G到5G的网络演进

初期：引入5G基站(gNodeB, or gNB)，4G基站（eNB）和5G基站(gNB)并存。
中后期引入5G核心网(5GC)，4G基站和4G核心网逐步退网；

1.1.2 5G组网架构

NSA到SA

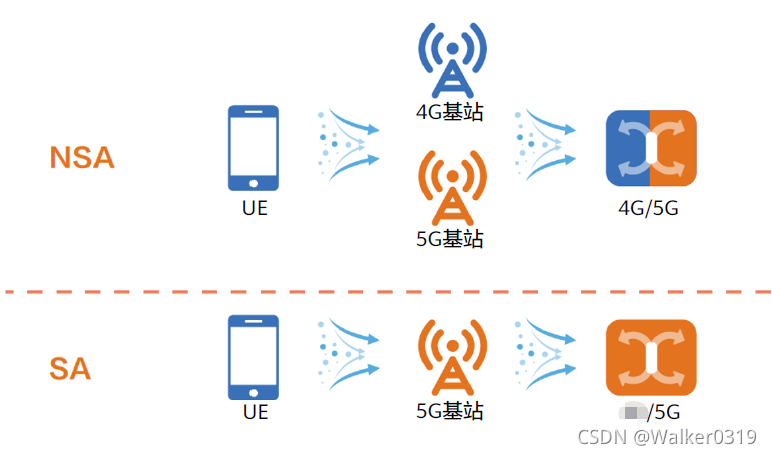

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-R2BjC1MU-1637220414224)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109093730788.png)]$
（1）非独立组网NSA（Not StandAlone）：4G和5G的基站或核心网并存
（2）独立组网SA：只有5G基站和5G核心网。

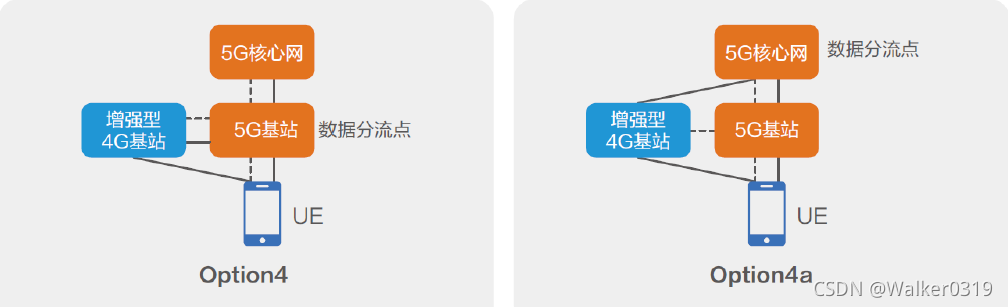

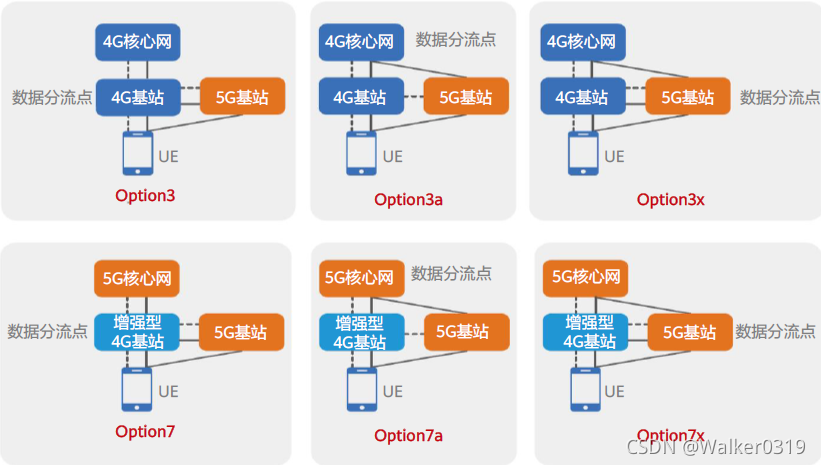

NSA架构：有三类可选架构Option3(4GC+eNB主用）、Option7(5GC+eNB主用)和Option4(5GC+gNB主用)

主要区别	Opt3	Opt3a	Opt3x	Opt7	Opt7a	Opt7x	Opt4	Opt4a
数据分流点	eNB	4GC	gNB	eNB	5GC	gNB	gNB	5GC
控制分流点	eNB	eNB	eNB	eNB	eNB	eNB	gNB	gNB
核心网	4GC	4GC	4GC	5GC	5GC	5GC	5GC	5GC

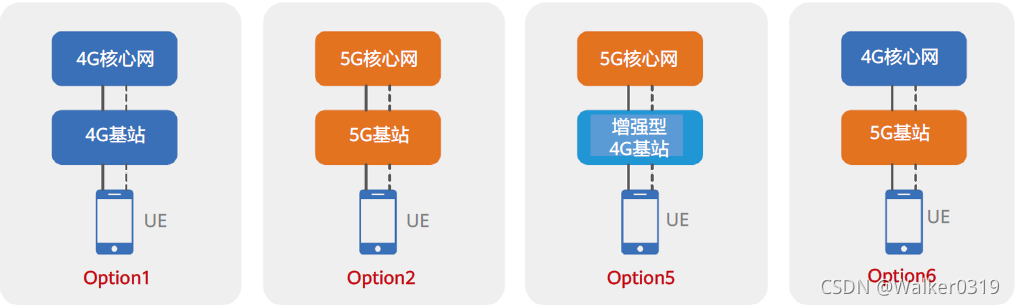

SA架构：有三类可选架构，实际只用Option2

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Eaap9qng-1637220335192)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109101956543.png)]$

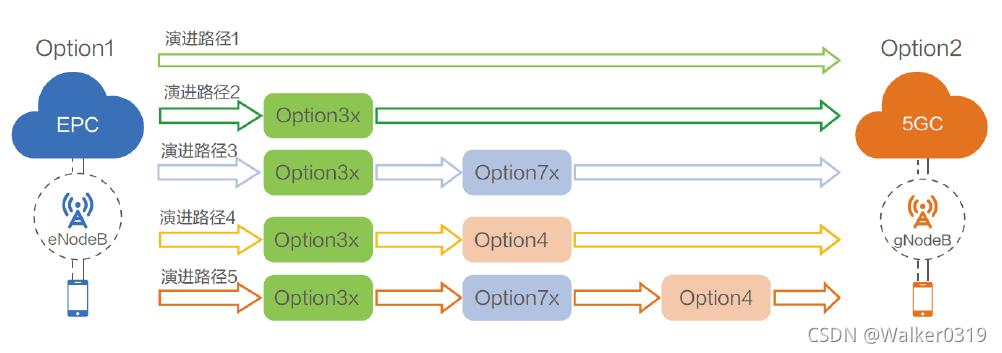

4. 5G网络架构演进路径有5种，实际选择路径2
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mZvHnw6y-1637220335195)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109102130323.png)]$
路径1投资太大。

增强型4G基站能同时接入4GC和5GC，所以运营商实际采用的是Option3x和Option7x综合的模式，完全可以逐步过渡到SA，期间不需要再切换控制点（切到Option4)。

1.2 5G核心网架构

1.2.1 概述

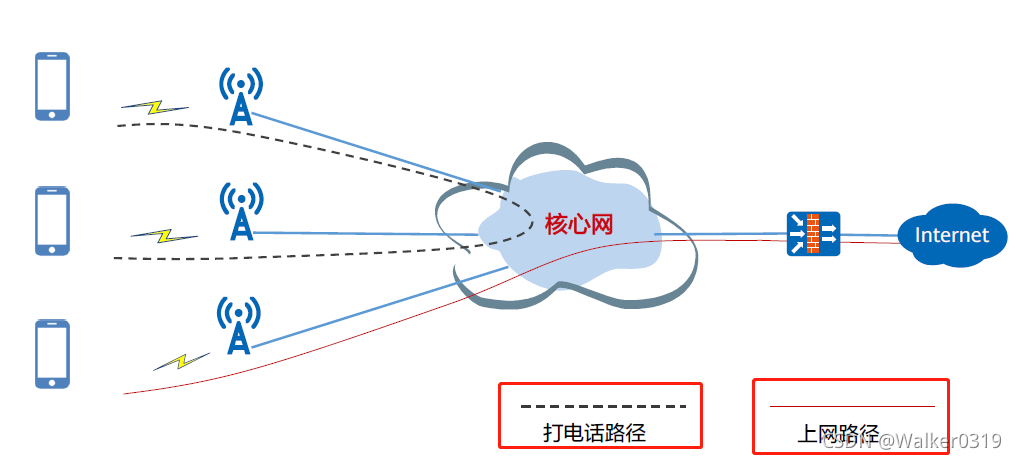

核心网位置和功能：位置处于中心，功能包括认证、鉴权、分配资源

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Jjp68Wof-1637220335197)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109103327989.png)]$

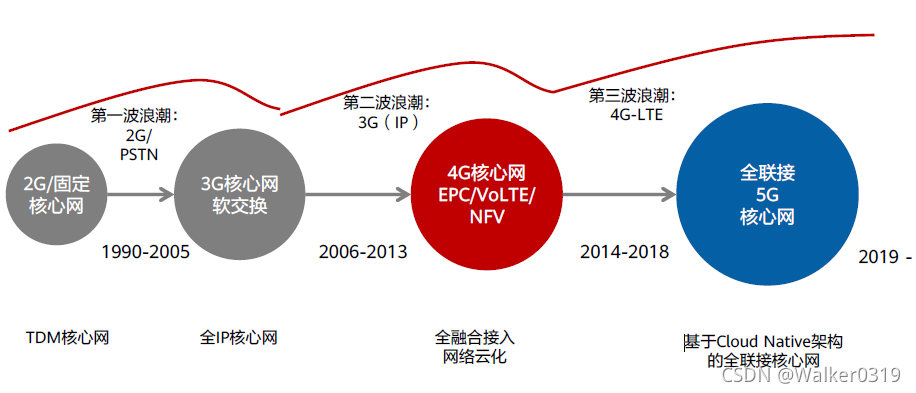

2. 核心网演进

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-VAr6Gpk2-1637220335200)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109103847097.png)]$

2G核心网分配时隙；
3G核心网软交换；
4G核心网控制面和用户面分离，EPC（增强数据包交换）管数据，VoLTE管语音，开始网络功能虚拟化NFV
5G核心网综合固网、无线网、窄带、宽带、2G/3G/4G/5G多种接入，云原生架构，基于服务的架构（SBA）

1.2.2 2G/3G/4G核心网架构

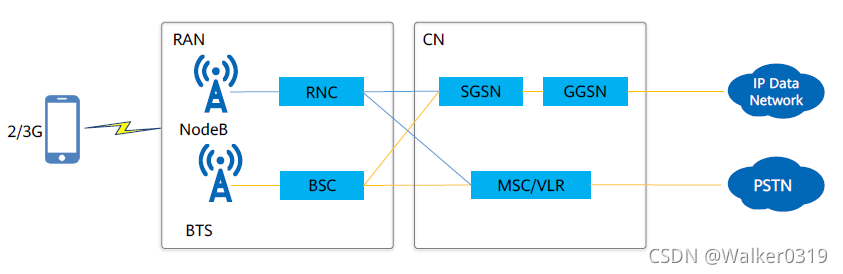

2G/3G

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iRvvnZ16-1637220335201)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109104717433.png)]$

RNC: 无线网络控制器，3G
SGSN(Serving GPRS Support Node)\GGSN(Gateway GPRS Support Node): 3G核心网元
3G基站叫NodeB， GSM基站叫BTS (Base Transceiver Station)
BSC：GSM基站控制器
MSC(Mobile Services Switching Centre)/VLR(Visitor Location Register)，GSM核心网元

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iXsGtdST-1637220335205)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109110858104.png)]$

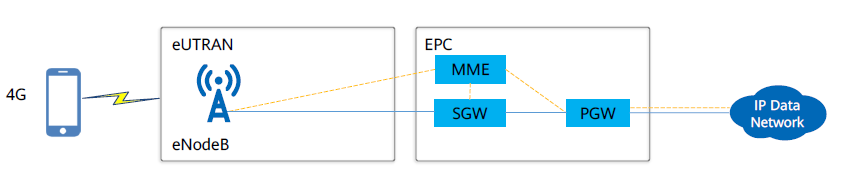

4G是全IP网络。4G基站叫“eNodeB"。接入网叫evolved Universal Terrestrial Radio Access Network（eUTRAN）.
4G核心网称为EPC(Evloved Packet Core), 主要包括MME（Mobility Management Entity）、SGW（Serving GateWay)、PGW（Packet data network GateWay)等网元。

2/3/4G各部分名称

组成	2G	3G	4G	5G
基站	BTS	NodeB	eNodeB	gNodeB
接入网	GERAN	UTRAN	eUTRAN	NR
核心网	CN	CN	EPC	NGC

1.2.3 5G核心网架构

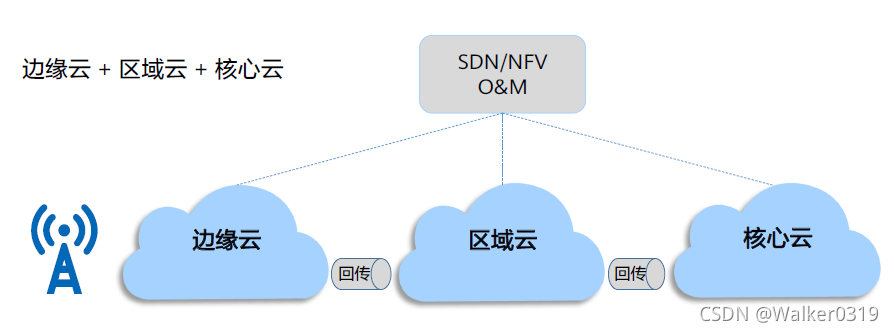

全云化网络架构

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-nPRWtzmt-1637220335206)(C:\Users\pyramid\AppData\Roaming\Typora\typora-user-images\image-20211109120838350.png)]$
面向多种接入方式，支持多种行业应用。四大特性如下

CUPS：Control and User Plane Seperation控用分离
SBA: Service Based Architecture服务化架构
Slicing: Service Seperation切片
Cloud Native：云原生、原生云

SBA服务化架构

在这里插入图片描述
（1）网元名称

HSS(Home Subscriber Server): Database to store the subscription information of users.
PCRF(Policy & Charging Rules Function)
MME(Mobility Management Entity)
SGW(Serving Gateway)
PGW(PSDN Gateway)
Core-CP: Control Plane of Core
Core-UP: User Plane of Core

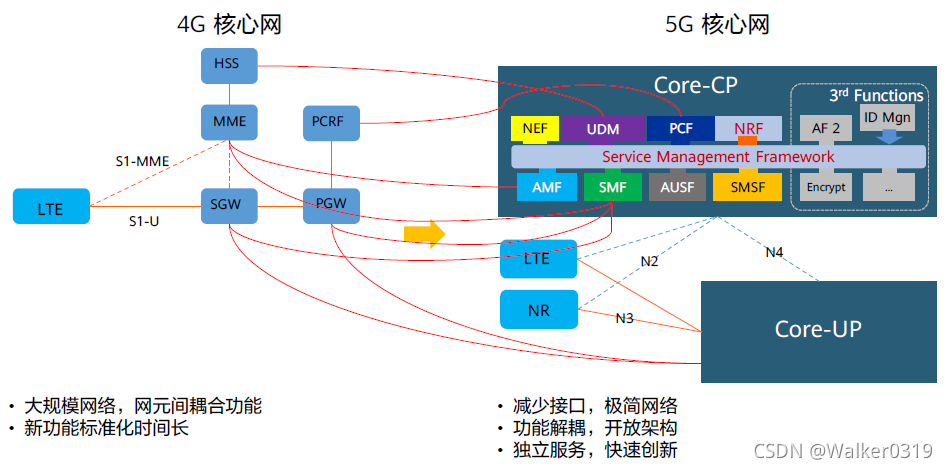

（2）4G/5G核心网功能对比
