Matlab算法转C语言代码 在keil上运行示例

记录一下学习使用MATLAB设计的算法转换为可以在stm32上运行的C语言代码，并在keil中运行的学习过程

1.必要性

MATLAB提供了大量的数学函数库，支持矩阵运算、线性代数、统计分析、优化、信号处理、图像处理等，使得开发者能够轻松实现复杂的数学算法，而无需从零开始编写基础数学代码。在MATLAB中，算法的实现可以快速验证，通过执行代码立即获得反馈，极大提高了原型开发的效率。MATLAB的交互式环境使得开发者可以实时修改代码并调试，节省了大量的开发时间。

此外，MATLAB还可以生成C/C++代码，通过MATLAB Coder Toolbox将算法转换为嵌入式C代码，以直接部署到嵌入式硬件上，或者通过Simulink和Embedded Coder生成适用于嵌入式平台的高效代码。通过与Keil、Xilinx等开发工具的集成，可以将MATLAB中设计的算法直接应用于硬件，避免手动编写大量底层C代码的工作。

本文以使用MATLAB设计一个三阶巴特沃斯带通滤波器，并将该滤波器转换为C代码应用于HLEC-6448控制器为例，介绍使用MATLAB Coder Toolbox将Matlab算法转C代码的联合开发流程。

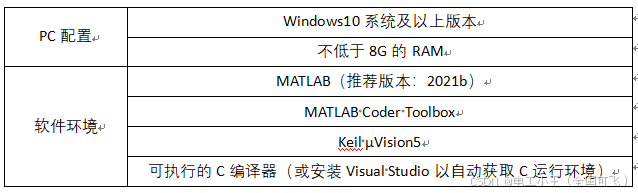

2.PC配置与必要环境

3.使用MATLAB设计巴特沃斯带通滤波器

3.1Matlab路径设置

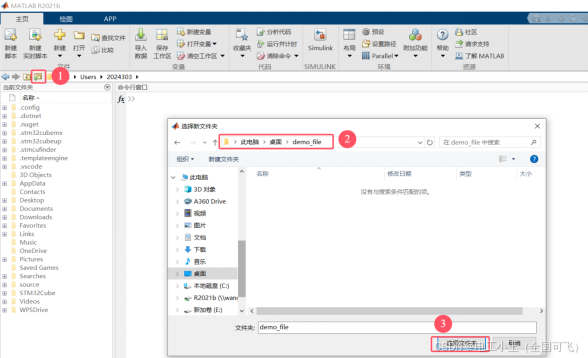

新建“demo_file”作为文件保存路径 → 打开MATLAB → ①打开新文件夹 → ②找到“demo_file”路径 → ③确定

注意：文件名中不能有中文！不能有空格！如果后续脚本运行出现问题优先从此处排查！

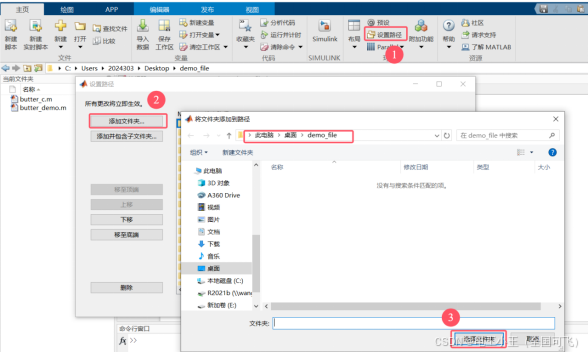

将“demo_file”添加到MATLAB文件运行路径

3.2创建Matlab脚本文件

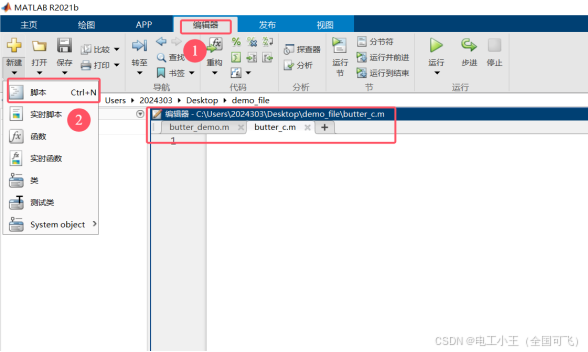

在编辑器中创建“butter_demo”和“butter_c”两个脚本文件，并保存至“demo_file”

3.3设计三阶巴特沃斯带通滤波器

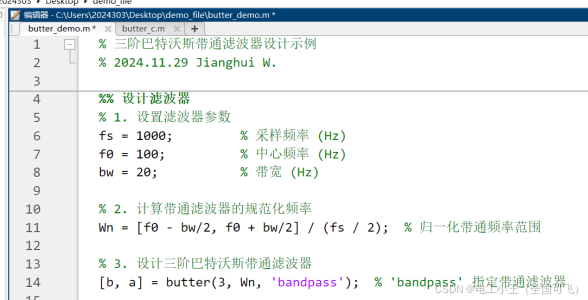

在中“butter_demo”设计一个采样频率1000Hz，中心频率100Hz，带宽20Hz（即通带范围90~110Hz）的三阶巴特沃斯带通滤波器

3.4创建滤波器应用示例

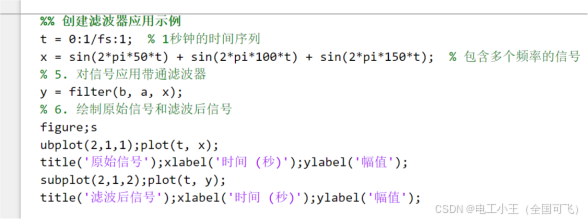

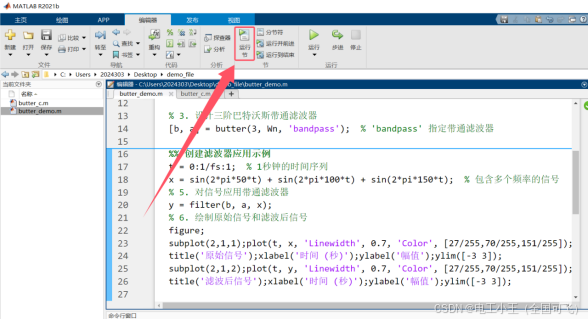

创建包含50Hz，100Hz和150Hz三种不同频率成分的信号，使用所设计的三阶巴特沃斯带通滤波器进行滤波，观察滤波前和滤波后的波形

运行

绘制出的原始信号（上）和滤波后的信号（下）

3.5频谱分析

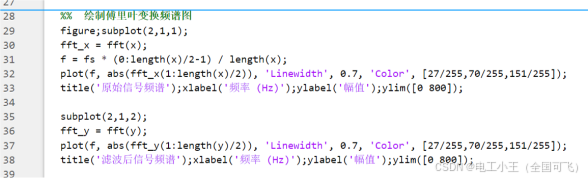

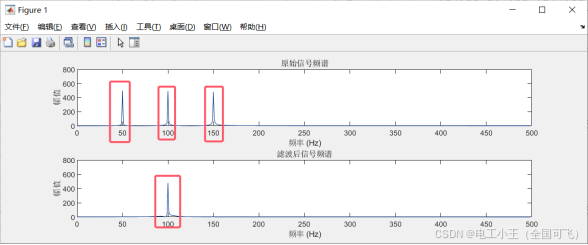

绘制傅里叶变换频谱图以分析滤波前和滤波后的信号中的频率成分，以此检验滤波器的滤波效果

运行后得到如下结果，原始信号中50Hz和150Hz两种频率成分的信号被基本滤除

4.使用MATLAB coder toolbox生成C代码

MATLAB coder toolbox是MATLAB官方提供的工具箱，它提供了自动化的代码生成流程，支持将MATLAB脚本、函数、Simulink模型等转换为C/C++代码，同时保留算法的精度和性能。

注意！在进行转换前，需要将所设计的脚本/函数/Simulink模型封装为输入/输出参数类型确定的函数。

4.1MATLAB算法封装至函数

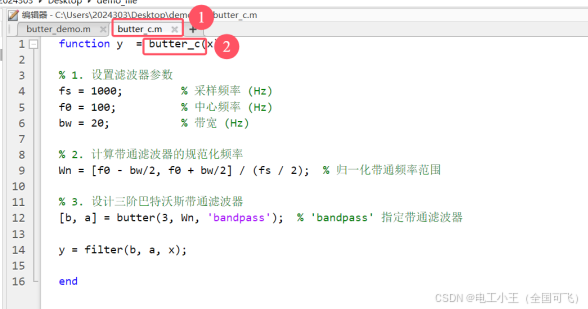

以将上文设计的“butter_demo”封装到“butter_c”为例，函数的输入为待滤波的信号x，输出为滤波后的信号y，函数内部只需要保留和滤波操作相关的代码即可。

注意脚本中函数的命名②要和文件名①“butter_c”一致！

4.2打开MATLAB coder toolbox

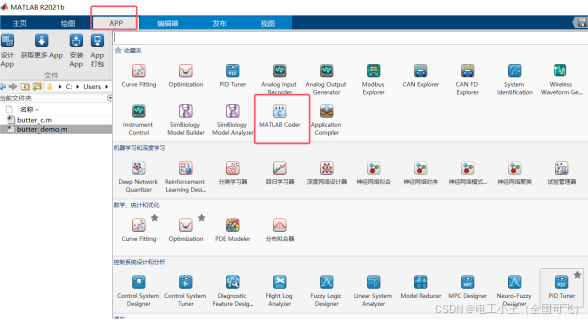

请确保已正确安装MATLAB coder toolbox并打开

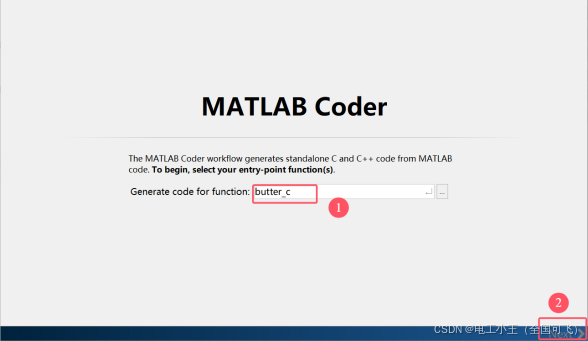

打开界面如下，①输入封装好的函数名称“butter_c”，并进行②下一步

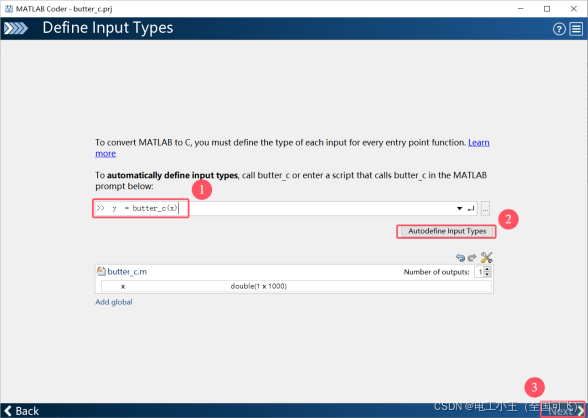

4.3定义输入类型

在①输入执行语句，点击②将自动判断输入数据类型，可以看到已经识别了x的类型为double，尺寸为1×1000，③继续

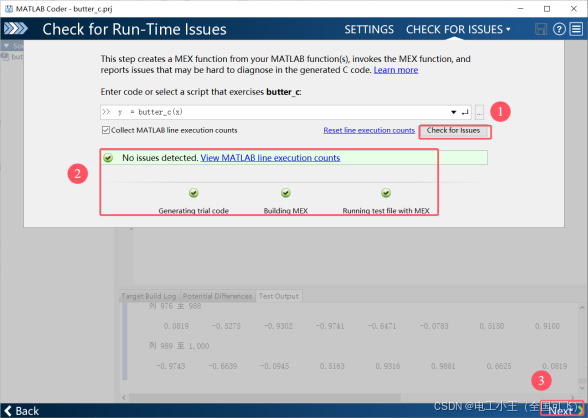

4.4问题检查

MATLAB中绝大部分功能都是支持生成C代码的，但也有小部分是不支持的，这一步将检查所要转换的函数是否调用了不支持转换的部分

①开始检查，如果出现②显示的No issues detected则代表没有问题，继续后续步骤③

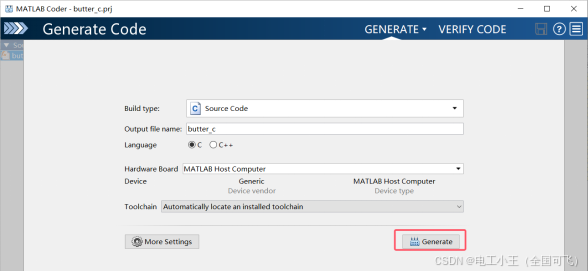

4.5代码生成

直接生成即可

5.C代码的使用

5.1所需文件

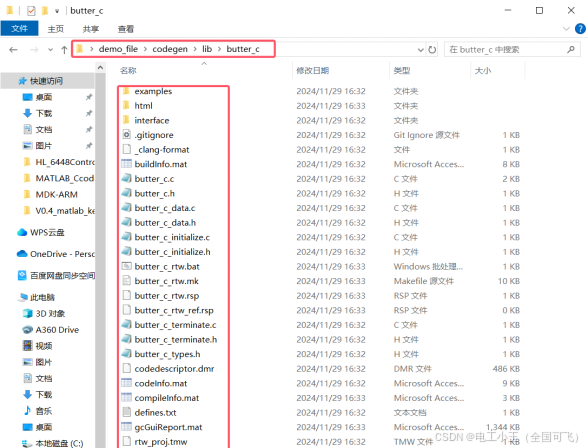

将MATLAB coder toolbox生成的C代码投入实际使用需要用到两部分的文件，第一部分来自我们创建的文件夹“demo_file”，在“4. step5”中生成的代码保存在路径“\demo_file\codegen\lib”下，将该路径下的所有文件复制到“matlab_butter”

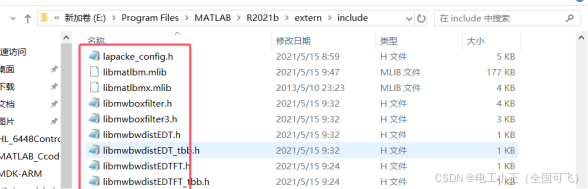

第二部分来自MATLAB安装目录“MATLAB\R2021b\extern\include”，将该路径下的所有文件复制到文件夹“matlab_lib”

5.2将C代码加入MDK工程

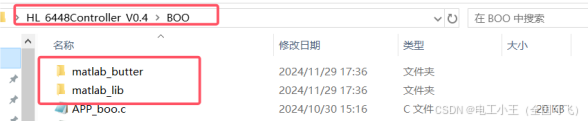

然后将打包好的文件夹拖入MDK工程中，这里以HL_6448Controller_V0.4工程文件为例

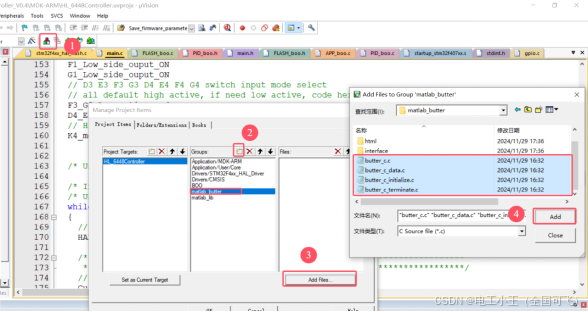

并在keil中添加组“matlab_butter”和组“matlab_lib”。将“matlab_lib”中的所有“.h”添加到组“matlab_butter”中（这个文件夹中的头文件不用每次使用MATLAB转C代码都重新添加），将“matlab_butter”中的所有“.C”文件添加到组“matlab_butter”中（这个文件夹中的C文件在每次使用MATLAB coder toolbox后都需要从“\demo_file\codegen\lib”重新复制过来）

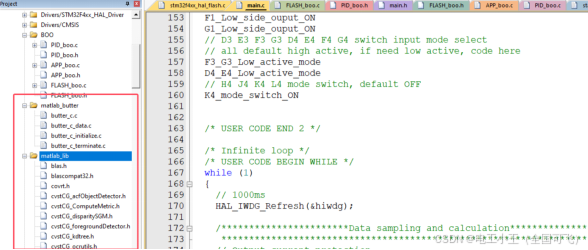

添加完成的状态

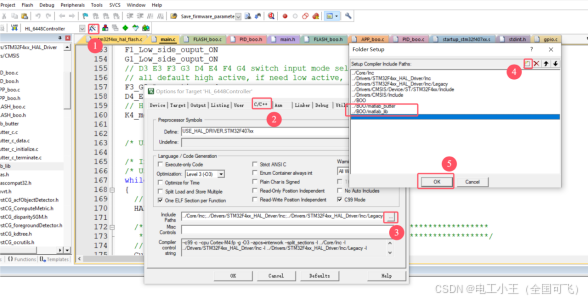

注意还要在keil的C/C++路径配置中添加“matlab_lib”和“matlab_butter”文件夹的路径

5.3添加头文件并编译

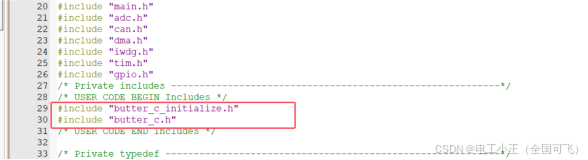

在主函数中包含"butter_c_initialize.h"和"butter_c.h"两个头文件

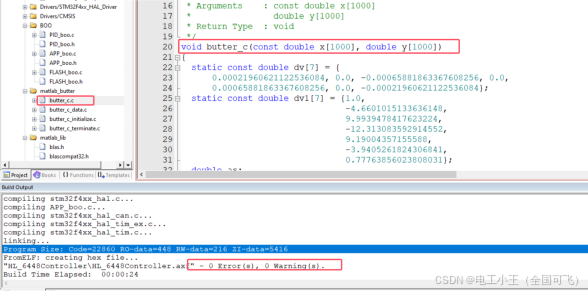

然后进行编译，不报错即可使用"butter_c.c"中的函数

5.4特别注意!

HLEC6448的RAM资源特别有限，在使用一些MATLAB生成的复杂算法时，虽然编译不报错，但一运行就触发Error_Handler。这是由于生成的C代码所定义的局部/零时变量太多，导致堆栈溢出！（如小波包变换等，要尤其尤其注意！）

因此，使用MATLAB算法生成的C代码时，要分配足够的堆栈空间！并特别关注debug界面sp指针的数值！避免堆栈溢出导致的错误！
