模集-第三章 单极放大器 part2 （经典电路形式）

一.增益总结（几种典型共源放大电路）

1.电阻负载

2.二极管连接的晶体管为负载

3.电流源为负载

4.源极负反馈的电阻为负载共源极

二.改进电路一

1.带源极负反馈的共源极

计算Av的等效方法：从漏极结点看到的电阻除以源极通路上（Vin=0）的总电阻

2.辅助定理

 利用辅助定理求源极负反馈的电阻负载的共源极放大器

 3.小结

三.改进电路二

 1.源极跟随器（共漏）

2.小结

3.源跟随器和共源放大器的级联

---

三.共栅电路

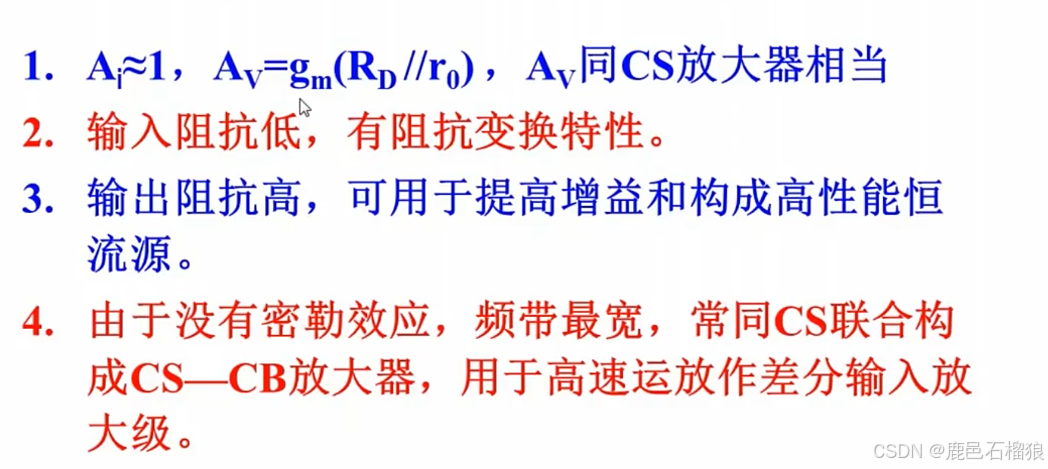

1.特性

共栅放大器比共源放大器的增益要大，大的这部分是体效应引起的

 2.共栅散的增益

上面第一小节的是简化的共栅电路，没有考虑沟长调制ro和信号源内阻Rs

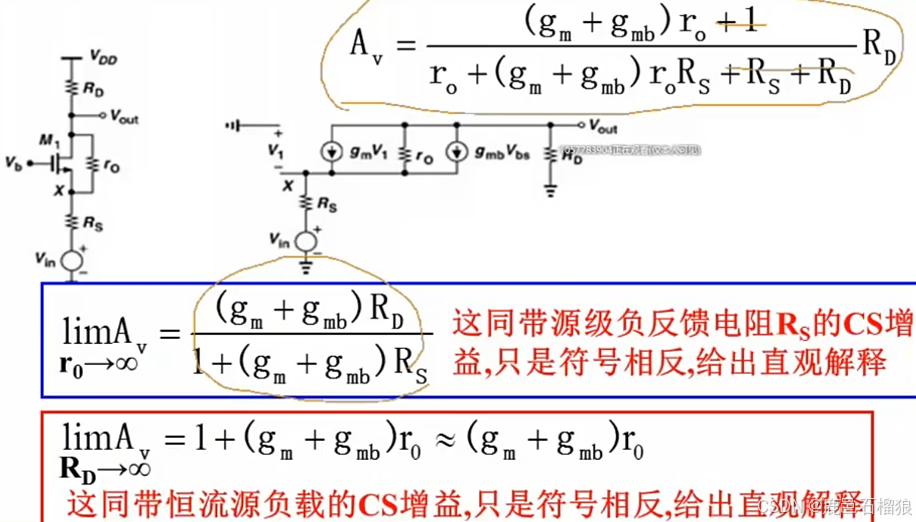

通过对ro和RD分别取极限，可以得到共栅放大器的增益有两种不同的情况，均类似于共源放大器的某种情况的增益

 3.共栅的应用

.

 4.小结

不放大电流
