Candance小白画反相器

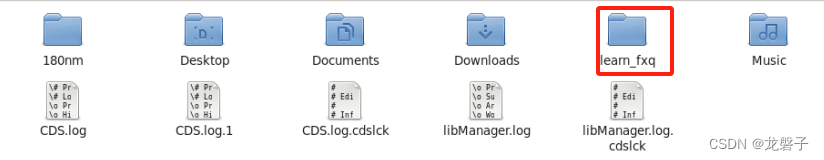

1.先建文件夹learn_fxq

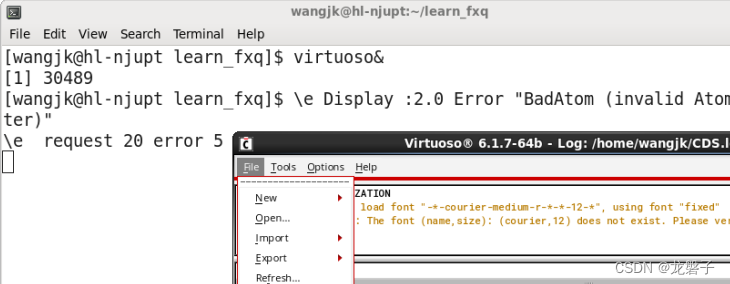

2. learn_fxq右键open in Terminal

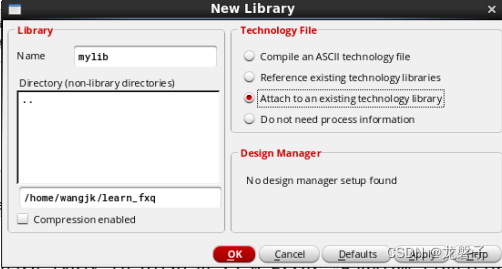

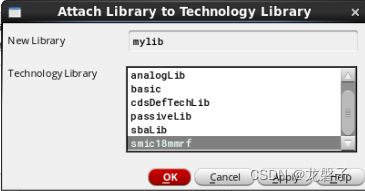

3. 创建一个新的library

4.

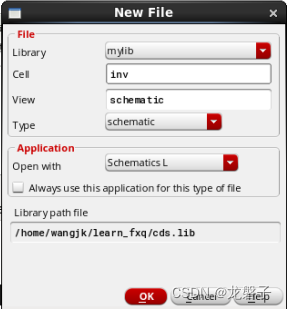

5. file new cellview，要想新建一个反相器电路，这里的type一定要选择schematic，这个代表是电路原理图，需要的就是电路原理图，点击OK进入电路中。

6. 快捷键i（小写），可以调入元器件，点击Browse可以进行选择是哪个库下面的元器件，由于我们刚刚已经把我们自己新建的库链接到了SMIC工艺库，因此我们就选择smic工艺库下面的MOS管子就OK了。选择n33e2r代表是nmos管子。注意：cadence软件操作结束后并不会自动退出，需要手动按Esc键才可以退出，因此再进行下个操作之前一定要记得按ESC！

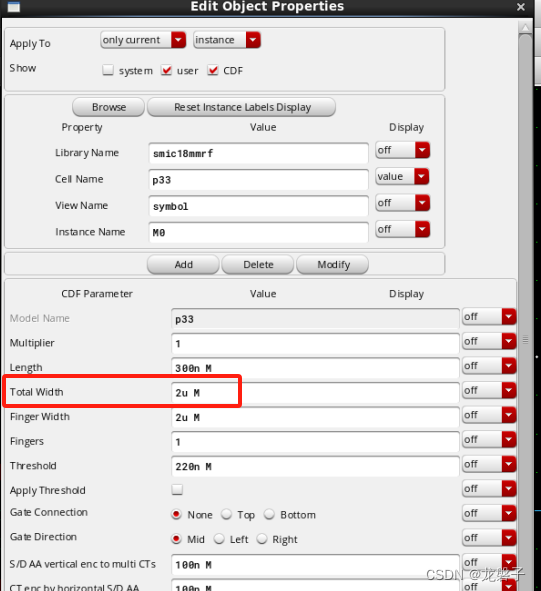

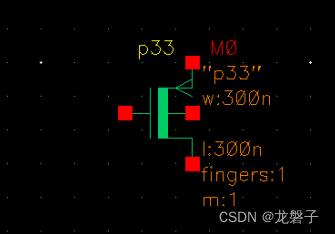

7.放置PMOS管，配置管子

Pmos主要修改矩形那一项即可，nMOs调整为1u

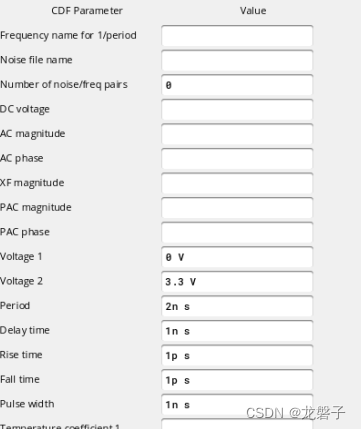

8.调整vpulse参数

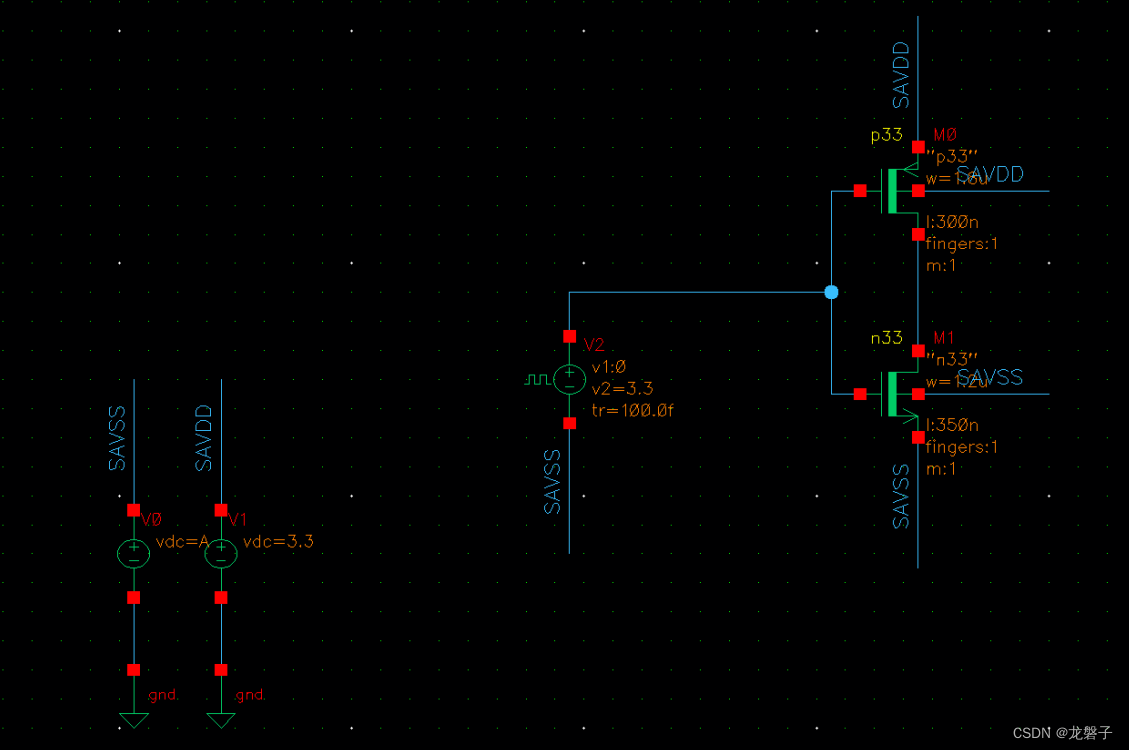

9.反相器全部画好的线路

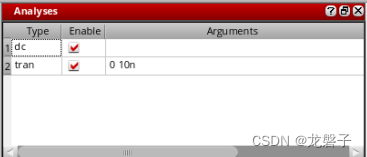

9.launch-》ADE L

10.运行

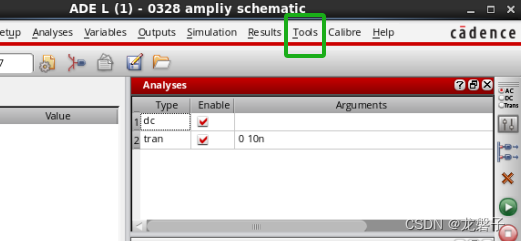

11.tools-》result browser

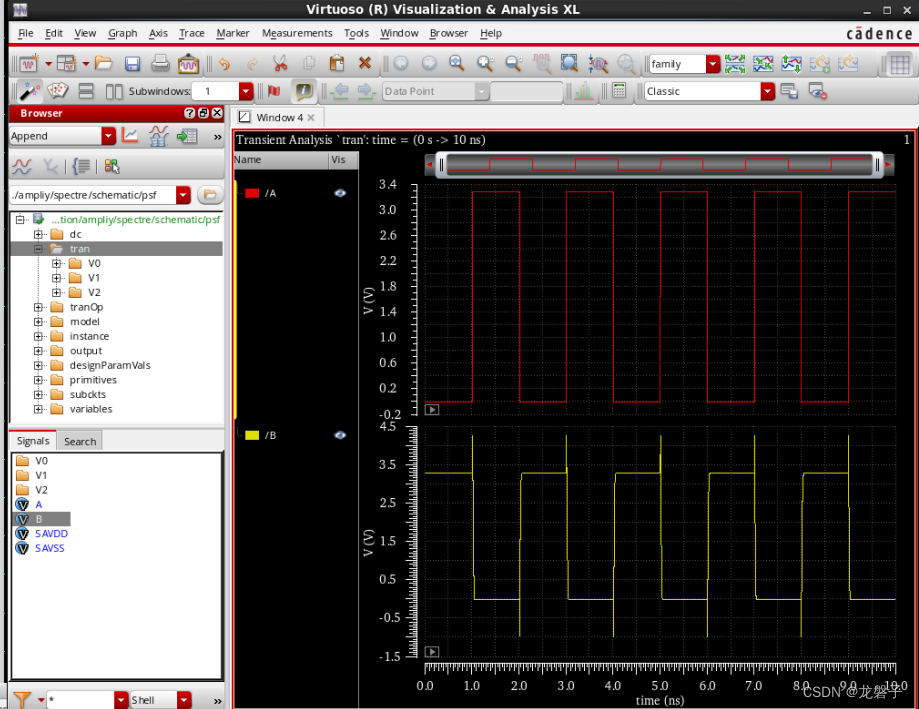

最终波形
