AD23使用过程中常见问题汇总

一、系统设置

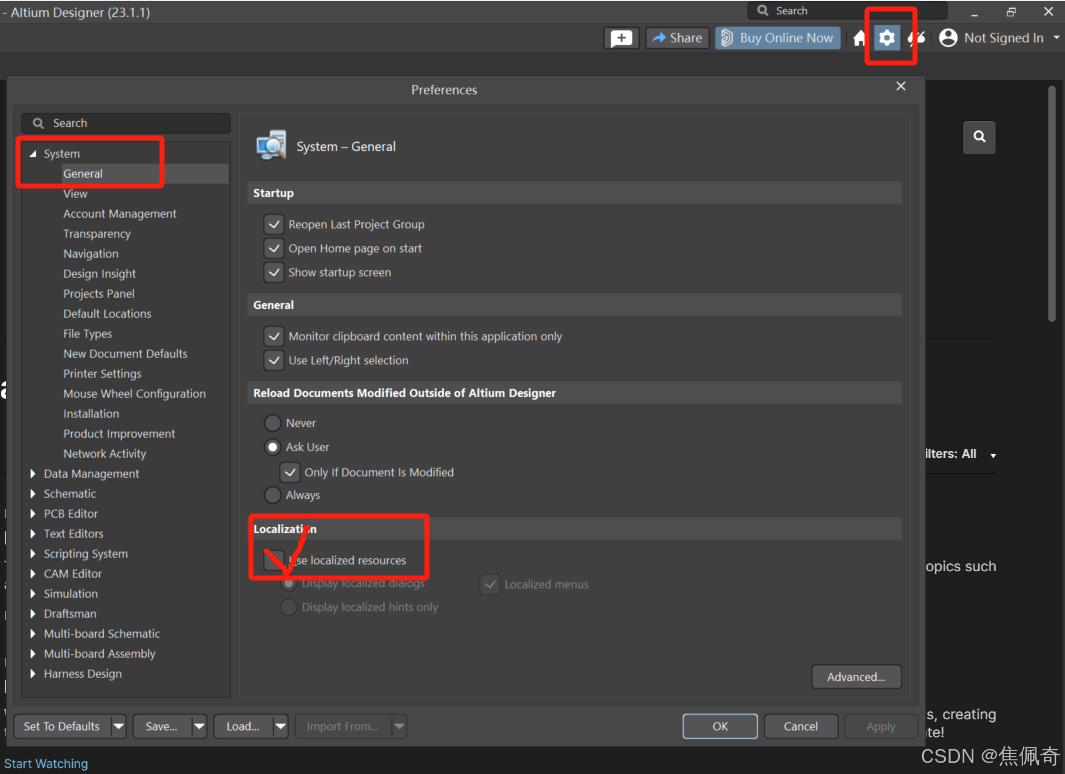

1. 中英文切换（汉化）：

右上角设置图标---

2. 主题色变化：

设置图标---system---view---UI theme---current---选择更改深色浅色背景

3.显示panel：

View---status bar

4.栅格大小设置：

快捷键：V-G-S

view---grid---set snap grid

二、原理图库绘制

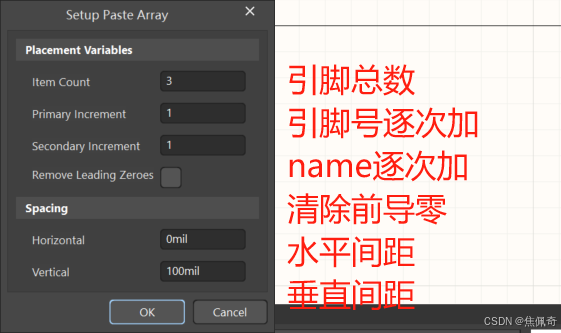

1. 阵列式粘贴（可用于1->多个引脚）：

选中要复制的引脚CTRL+C，edit---paste array   主增量引脚号designator，次增量名字name

2. 元件引脚名称有上划线

3.微调文本框的位置

按住CTRL键移动鼠标即可

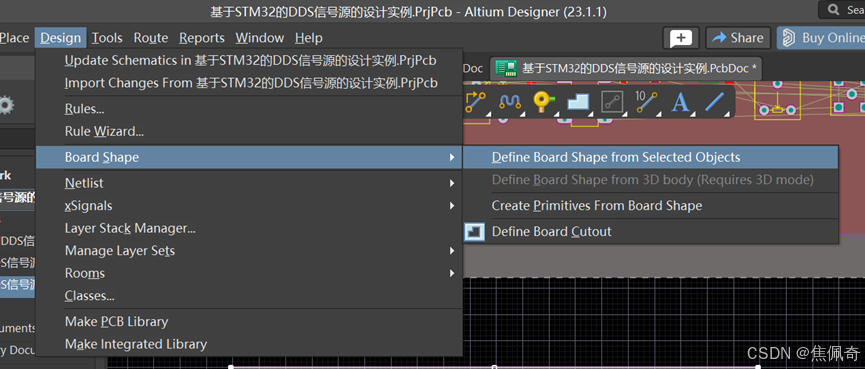

4.设置板子形状

选中机械层的板框形状

三、原理图绘制

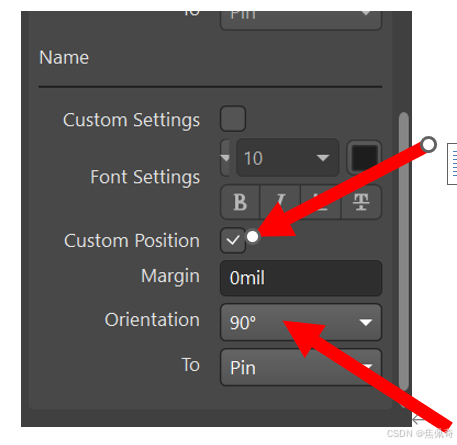

1.原理图文字调转方向

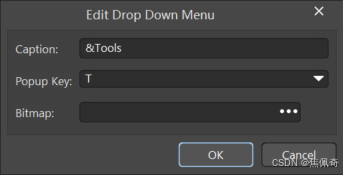

2.对命令设置快捷键：

CTRL+鼠标左击该命令，弹出下弹窗，设置key

3. Not validated之后要点验证

4. 自动编号

整体编号：tools---annotation---annotate schematics---选择走线方式---update changes list---OK---accept changes(create ECO)---validate changes---execute changes---close---close
删除编号：tools---annotation---reset schematic designators---yes

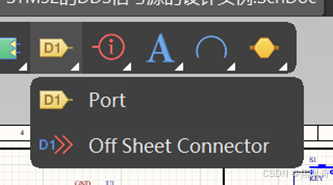

5. 多个原理图之间端口连接

用port///离图连接器off sheet connector

四、PCB库绘制

1. FOOTPRINT NOT FOUND

解决：tools---footprint manager---view and edit footprints---menu路径改为任意

2. 元器件的3D封装下载：

画PCB必备的3D元器件模型下载地址整理_3d元器件模型网站-CSDN博客

最推荐：

3D ContentCentral - 免费 3D CAD 模型、2D 工程图和供应商目录

3.

五、PCB绘制

1. 改变走线的线宽：

Design---rules---routing---width---  ---apply

2. 安全间距太大，无法走线：

Design---rules---electrical---clearance---  ---apply

3. 改变每次空格旋转的角度：

右键preference---PCB editor---general---other---potation step

4. 泪滴操作（保护焊盘）：

tools---teardrops---working mode点击add或者remove

5. 覆铜操作（保护板子）：

place---polygon pour///快捷键place polygon plane

6. 扣掉部分覆铜：

place---polygon pour cutout---右键覆铜重新生成
网络选择GND网络 勾选“删除死铜”

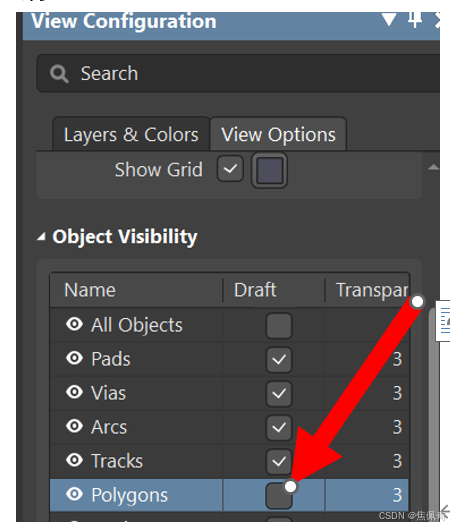

7. 覆铜轮廓

覆铜之后，draft点对号只显示铺铜的轮廓，不显示实际的实心铜；不点对号显示完整铜

8. 布线只显示线的轮廓：

CTRL+D---将track的draft去掉

9. DRC+纠错操作：

AD20/Altium designer——如何进行DRC检查、冲突的错误如何改正_ad20drc检查-CSDN博客

10.  T+M删除告警的显示

11. 走线加倒角操作：

AD23走线倒圆角操作 - veis - 博客园

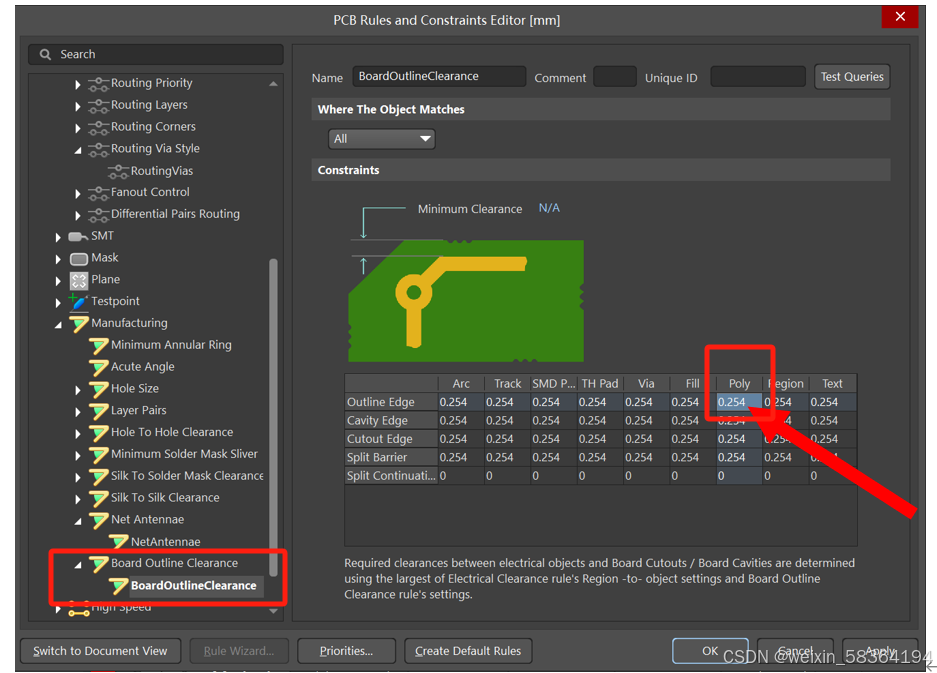

12. 外边框打板的时候要设置内缩

先将机械1层的板框形状转换为keep out层：工具--转换--转换选择元素到keep out（快捷键TVG）
Altium Designer 20设置铜皮到板框的距离(设置内缩)_ad铺铜内缩-CSDN博客

13. Top/bottom solder层可以开窗（不盖油，露出铜皮，方便上焊锡）

AD的PCB开窗+挖槽（Altium Designer）_ad开窗-CSDN博客

14. 挖槽操作：

mechanical层画出边框，选中---tools---convert---create board cutout from selected primitives

AD的PCB开窗+挖槽（Altium Designer）_ad开窗-CSDN博客

15. 换层显示

快捷键：shift+s

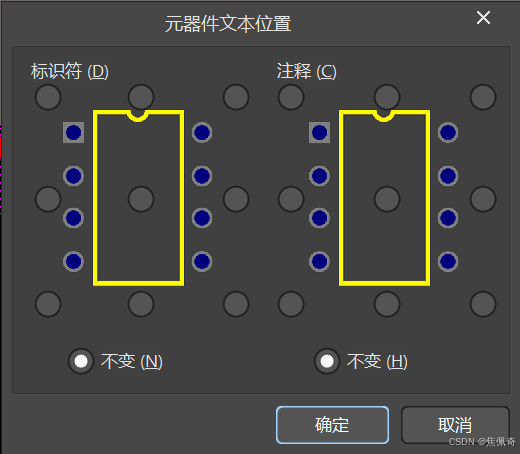

16. 定位器件文本：

快捷键：E---G---P 或者 A---P

编辑---对齐---定位器件文本，编辑提示信息的位置

17. 翻转3D板子：

快捷键：V--- B 或者 CTRL+F

视图---翻转板子

六、导出工程文件

1. AD23导出制版Gerber文件步骤：

ad23新版Geber导出-官方教程（22.11版本后）_ad23导出gerber-CSDN博客

2. AD23导出三维step文件

从Altium Designer导出PCB的3D模型至Solidworks_pcb导出3d模型图-CSDN博客

3. AD23导出DXF/DWG文件

AltiumDesigner 导出PCB 外框到 DWG文件_ad怎么导出板框-CSDN博客
